Премахване на външната дръжка на вратата
Преместете уплътнението на вратата настрани и отстранете защитното фолио върху отвора "стрелка A". Развийте напълно затягащия болт "4" с отвертка. Издърпайте външната дръжка на вратата и я задръжте в отворено положение. Натиснете крепежните скоби "3" на корпуса навътре, външната дръжка на вратата се фиксира в "отворено" положение. Отстранете корпуса "2" от опорната скоба "стрелка B".

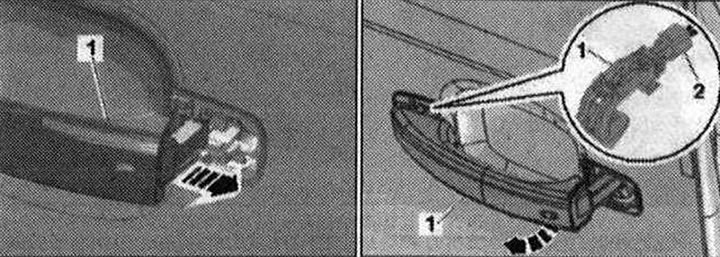

Издърпайте външната дръжка на вратата -1 "по посоката на стрелката", поради което външната дръжка на вратата се отстранява от задвижващия лост в опорната скоба.
Наклонете външната дръжка на вратата "1" навън "стрелка" и я извадете от стойката на опорната скоба. При автомобили със "система за безключов достъп", изключете щепсела "2" от външната дръжка на вратата.
Монтиране

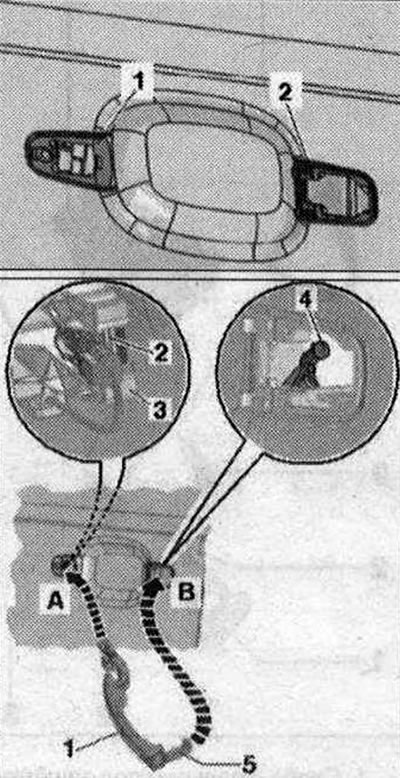

Сменете повредени или чупливи шайби на външната дръжка на вратата "1" и "2".
Поставете външната дръжка на вратата "1" "стрелка A", докато външната дръжка на вратата трябва да влезе в закрепването -2 на носещата скоба "3". Наклонете външната дръжка на вратата -1 "по посока на стрелка B" и поставете "каишката" "5" пред задвижващия лост "4" в опорната скоба. Натиснете задържащата скоба на корпуса на външната дръжка на вратата.
Премахване на външната дръжка на вратата

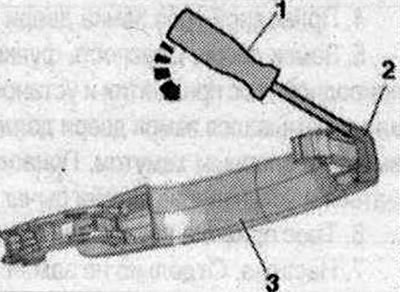

Отстранете външната дръжка на вратата. С помощта на шило "1" повдигнете капака "2" на външната дръжка на вратата на мястото, посочено със "стрелката" на фигурата. Отстранете капака от външната дръжка на вратата "3".
Монтиране
Поставете капака на външната дръжка на вратата, докато щракне на място. Монтирайте външна дръжка на вратата.
Премахване на сензора на външната дръжка на задната врата "G417" / "G418"

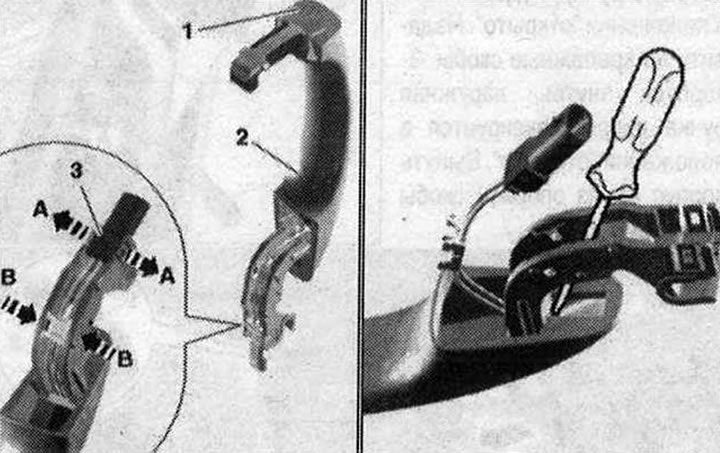

За да избегнете повреда на сензора, продължете както е описано по-долу. Отстранете външната дръжка на вратата "2" със сензор "1".
Внимателно разхлабете скобите при стрелките "A" и "B" с малка отвертка и натиснете конектора "3" с окабеляването настрани. Поставете отвертка пред сензора, както е показано на фиг.
Натиснете сензора напред с леко завъртане на отвертка от външната дръжка на вратата. Отстранете сензора от външната дръжка на вратата.
