Мотор за повдигане на прозорец, повдигане на стъкло на задна врата (Audi Q5 Typ 8R)

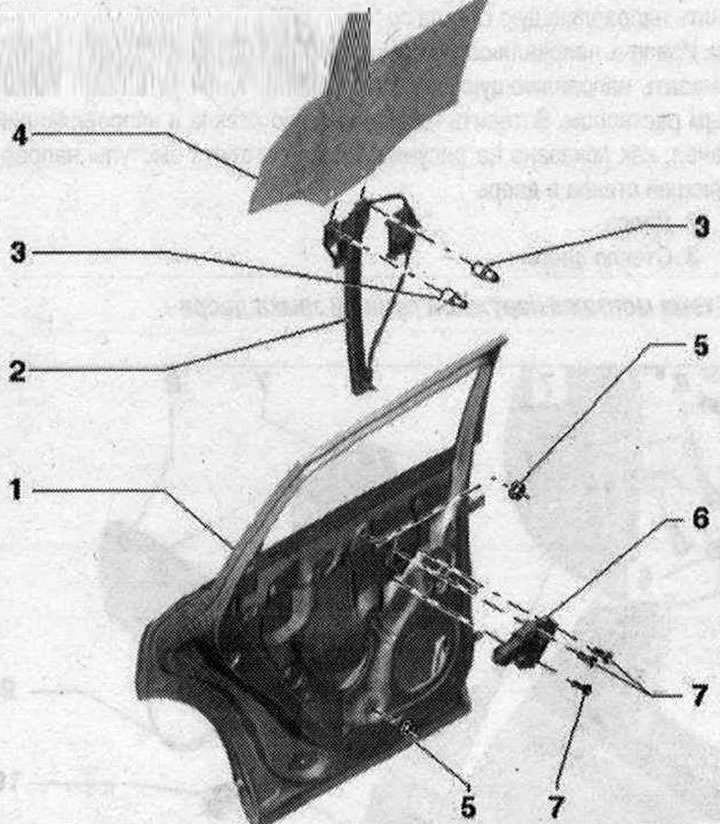

Моторче за повдигане на прозорец, стъклоповдигач 1. Врата; 2. Стъклоповдигач; 3. Скоба; 4. Стъкло на вратата; 5. Ядка. 6 Нм; 6. Мотор за повдигане на прозорец; 7. Болт. 3 бр. 3,5 Нм

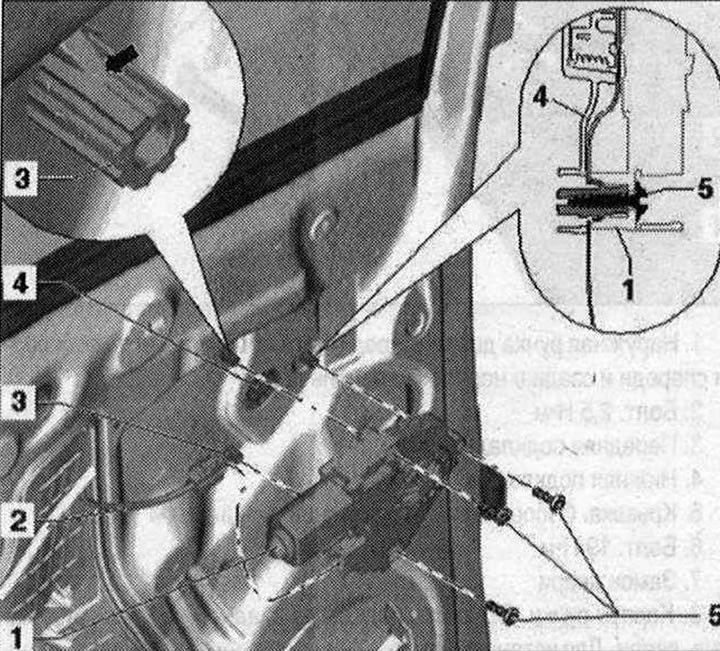

Премахване на двигателя за повдигане на прозореца 1. Мотор за повдигане на прозорец. Моторът за повдигане на прозорци може да се демонтира и монтира във всяко положение на мотора или стъклото на вратата. Демонтаж: свалете тапицерията на вратата. Развийте болтовете "6" и извадете електрическия мотор от регулатора на прозореца. Монтаж: Скобите "стрелка" на резбовите щифтове на стъклоповдигача трябва да се фиксират във вътрешния панел на вратата. Поставете двигателя за повдигане на прозореца върху резбовите щифтове и затегнете болтовете "6". При свързани превключватели на прозорците включете запалването и повдигнете прозорците на вратите до упор. Продължете да държите превключвателя на прозореца за прибл. 2 секунди за активиране на основна настройка и функция за повдигане и спускане; 2. Имейл. конектор. Изключете щепсела от блока за управление на вратата; 3. Щифтове с резба; 4. Стъклоповдигач; 5. Болт

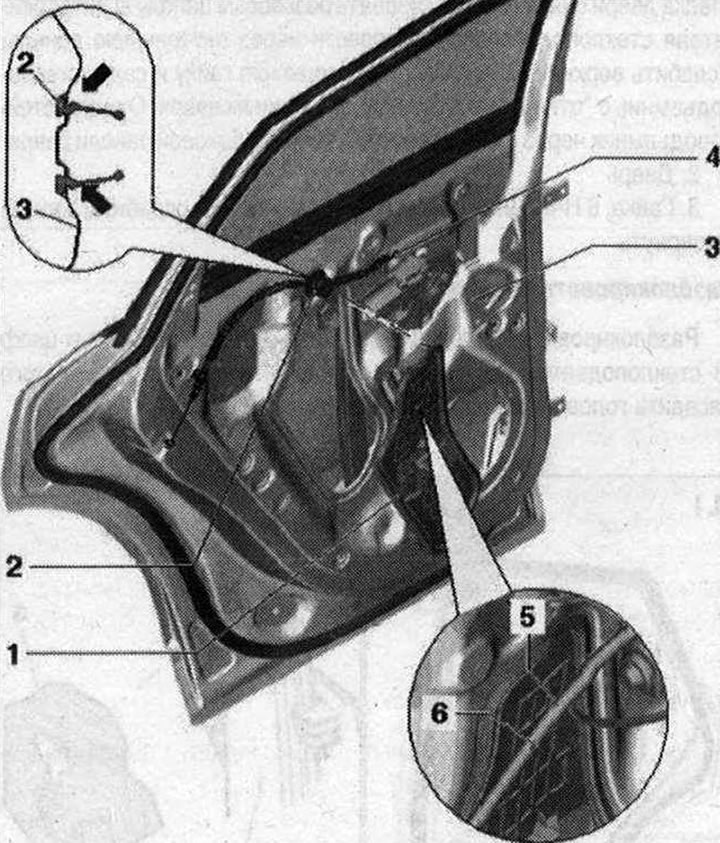

Премахване на облицовката на вътрешния панел на вратата 1. Наслагване. Отстранете тапицерията на вратата. Отстранете електрическия сноп. проводници "4" от скоба "5". Отстранете облицовката, не забравяйте да започнете отгоре; 2. Накрайник. Когато инсталирате, уверете се, че "стрелката" е поставена правилно; 3. Вътрешен панел на вратата; 4. Кабелно задвижване; 5. Имейл. кабел. Освобождаване от скоба "6"; 6. Скоба

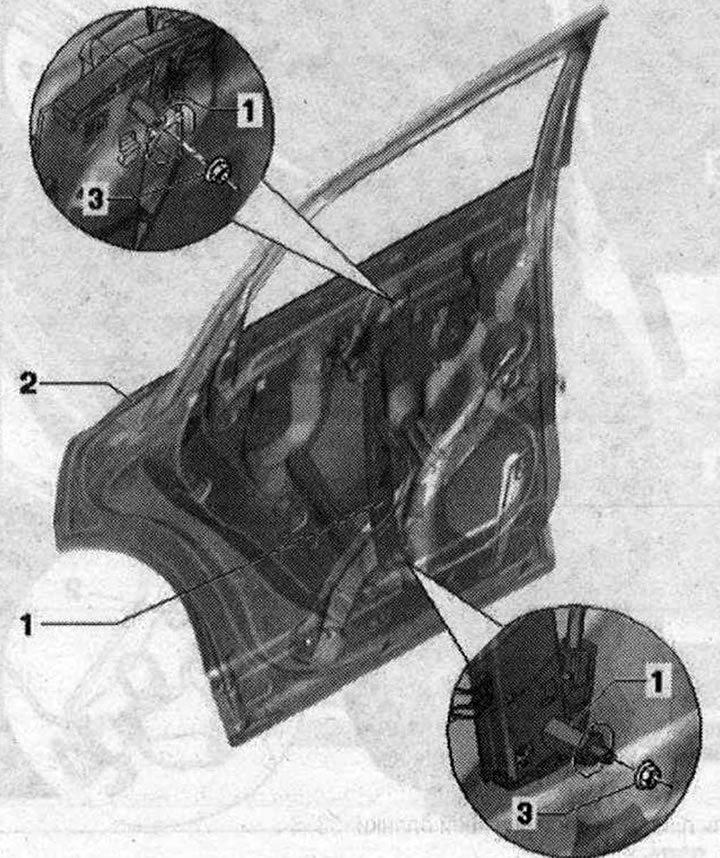

Сваляне на стъклоповдигача 1. Стъклоповдигач. Демонтаж: Демонтирана е тапицерията на вратата. Моторчето за повдигане на прозореца е свалено. Стъклото на вратата е свалено. Облицовката на прореза на вратата е премахната. Отключете щифтовете с резба на двигателя за повдигане на прозореца и го прекарайте през вътрешния панел. Разхлабете горните гайки. Развийте долната гайка и извадете регулатора на прозореца от "прорезния отвор", като го преместите нагоре. Натиснете регулатора на прозореца през отвора във вътрешния страничен панел на вратата; 2. Врата; 3. Ядка. 6 Нм. За да премахнете прозореца, просто го разхлабете отгоре и го развийте отдолу

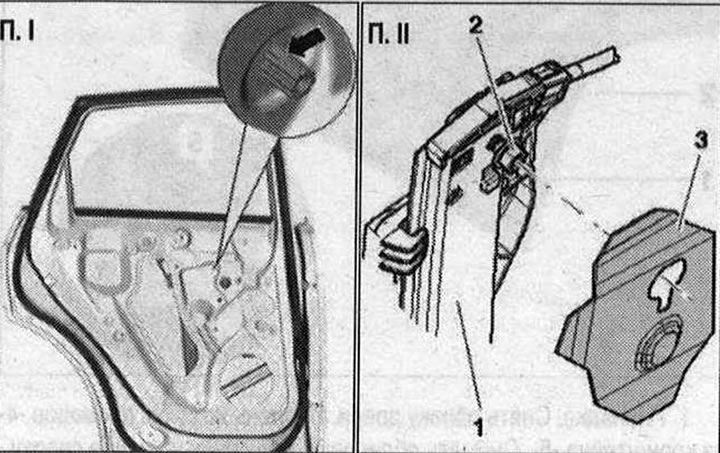

Премахване на водача на стъклото 1. Водач за стъкло. Стъклото на вратата е свалено. Започвайки отгоре, отстранете водача на стъклото от "B-колона" и "C-колона" отстрани на вратата. Отстранете водача на стъклото от вратата в посока нагоре. Смажете стъкления водач със сапунена вода, за да улесните монтажа. Поставете стъкления водач във водещия канал, както е показано на фигурата. Поставете водещите издатини на стъклото във вратата отстрани; 2. Врата; 3. Стъкло на вратата
