Премахване
1.. Отстранете тапицерията на вратата, като я натиснете с пластмасов клин в точка 1, а след това в точки 2, 3 и 4 (вижте илюстрацията).

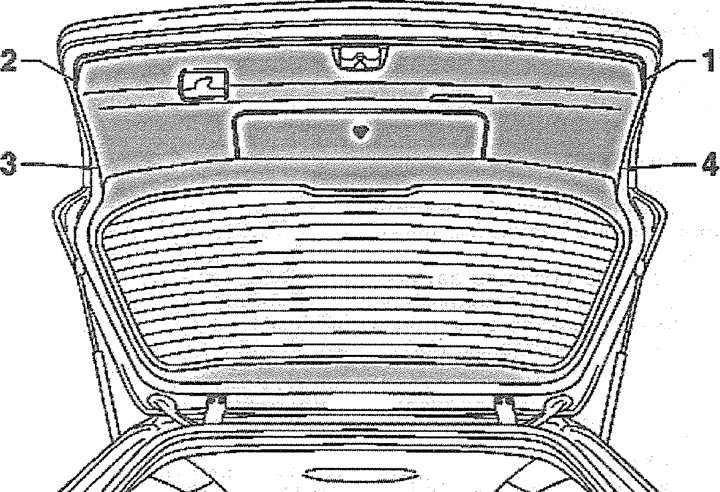

14.1. Отстранете тапицерията на вратата, като я натиснете с пластмасов клин в точка 1, след това в точки 2, 3 и 4
2. Разкачете размразителя на задното стъкло и конекторите на дюзата.
3. Откачете маркуча за ниско налягане на централното заключване и маркуча за подаване на течност за измиване. внимание! За да се улесни последващото окабеляване в кухината на вратата, се препоръчва да се завърже връв към краищата на проводниците, която остава в кухината на вратата, когато снопът се издърпа.
4.. Отворете задната врата и я подпрете здраво.
5. Разкачете горната опора на пълния с газ ограничител на вратата 1, като издърпате фиксатора 3 с отвертка и след това премахнете опората от щифта 2 със сферична глава (вижте илюстрацията).

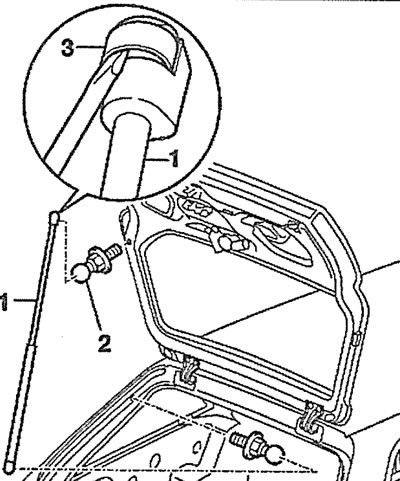

14.5. Разкачете горната опора на пълния с газ ограничител 1 на вратата, като издърпате фиксатора 3 с отвертка и след това премахнете опората от щифта 2 със сферична глава
Внимание! Ако е необходимо, ограничителните пръсти могат да се развият. Момент на затягане 15 Nm.
6. Маркирайте позицията на задната падаща врата в пантите 2, като очертаете контактните точки на главите на болтовете 1 на пантите с флумастер или маркер (вижте илюстрацията).

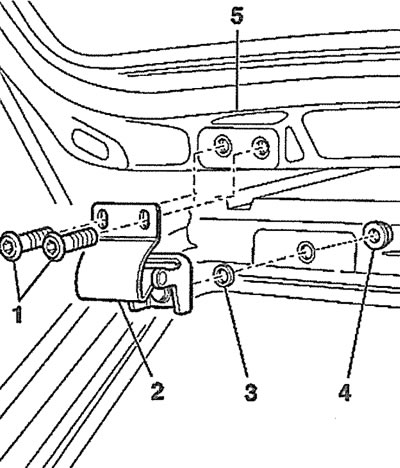

14.6. Маркирайте позицията на задната падаща врата в пантите 2, като оградите областите, където главите на болтовете 1 на пантите се срещат с флумастер или маркер:
3 - уплътнение
4 - гайка за закрепване на пантата
5 - врата
7. Развийте болтовете 1 с маса с вътрешен шестостен ключ под торцевия ключ (виж илюстрация 14.6).
8. Отстранете задния капак 5, работейки с асистент (виж илюстрация 14.6). Монтаж
9. С помощта на асистент поставете задната врата обратно на мястото й.
10. Завийте болтове 1, но не ги затягайте (виж илюстрация 31.6).
11. Поставете обратно газовите амортисьори на задната врата.
Внимание! Ако ограничителите са премахнати напълно, тогава, когато го инсталирате, не забравяйте, че ограничителят трябва да е обърнат нагоре.
12. Подравнете задната врата, като използвате маркировките, направени преди да я свалите. Моментът на затягане на болтовете на пантата на вратата е 21 Nm. Когато инсталирате нова врата, тя ще трябва да се коригира.
13. Издърпайте кабелния сноп и маркучите на шайбата и централната ключалка в кухината на вратата и ги свържете.
14. Проверете работата на шайбата и централната ключалка.
15. Поставете отново тапицерията на задната врата.
Fit
Внимание! Задната врата трябва да бъде оборудвана с монтиран ограничител.
16. Отстранете облицовката на прага на багажника.
17. Развийте гайките 1 и свалете капака на скобата 2 на ключалката (вижте илюстрацията).

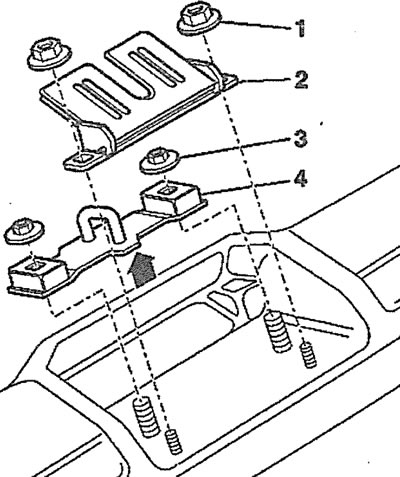

14.17. Развийте гайките 1 и свалете капака на скобата 2 на ключалката
18. Разхлабете леко гайките 3, така че скобата 4 да може да се премести чрез прилагане на определено количество сила (виж илюстрация 14.17).
Внимание! Ако скобата е била премахната, тогава, когато я инсталирате, тя трябва да бъде закрепена така, че издатината (вижте стрелката на илюстрация 14.17) беше обърнат с гръб.
19. Развийте болта 5 и отстранете горната част 4 на ограничителя 3 (вижте илюстрацията).

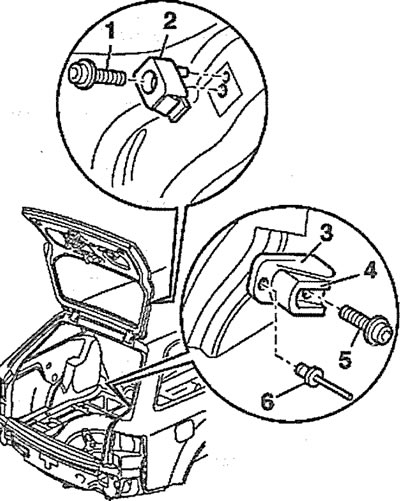

14.19. Развийте болт 5 и преместете горната част 4 на ограничителя 3:
1 - монтажен болт
2 - ограничител на вратата
6 - ограничителен нит 3
20. Завийте болт 5 и го затегнете леко (виж илюстрация 14.19). Затворете задната врата и я натиснете, така че ръбът й да излезе извън линията на тялото с приблизително 2 mm.
21. Отворете вратата и преместете горната част на 4-те ограничителя върху трите ограничителни канала (виж илюстрация 14.19).
22. Затегнете болт 5 в това положение със сила от 8 Nm. Ограничител 2 е закрепен с болт 1 с момент на затягане от 8 Nm (виж илюстрация 14.19).
23. Преместете заключващата скоба леко нагоре.
24. Затворете вратата и я регулирайте така, че височината й да е на едно ниво със съседните части на тялото.
25. Внимателно отворете вратата и затегнете гайките на пантата на вратата до 21 Nm.
26. Проверете пролуките на вратата и, ако е необходимо, подравнете позицията й, като разхлабите пантите.
27. Монтирайте капака върху заключващата скоба и затегнете закрепващите гайки със сила от 5 Nm.
