Премахване на стъкло
1. Спуснете стъклото 6 докрай (вижте илюстрацията).

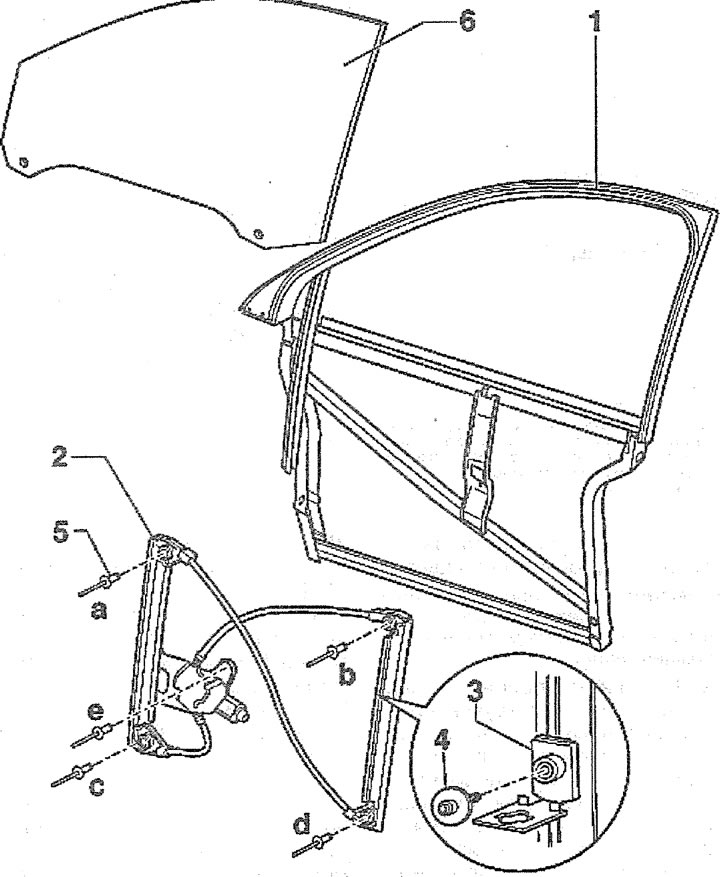

12.1. Повдигане на стъкла и врати:
1 - горна част на вратата
2 - стъклоповдигач
3 - държач за стъкло
4 - болт за закрепване на стъкло. Момент на затягане 4,5 Nm
5 - нит
Внимание! Необходимо е да се вземат предвид различните диаметри на нитовете. Нитове a, b, c, d имат диаметър 4,8 mm, а нит e е с диаметър 6,0 mm.
2. Свалете тапицерията на вратата, вижте съответната глава.
3. Разкачете горната част на вратата.
4. Използвайте флумастер, за да маркирате надлъжната позиция на стъклото в двата държача 3 (вижте илюстрация 12.1).
5. Развийте болтовете 4 и извадете стъклото от водачите 3, като го натиснете нагоре (вижте илюстрация 12.1).
Монтиране
7. Поставете стъклото във водачите 3 (вижте илюстрация 12.1).
8. Поставяне на старото стъкло. Поставете старото стъкло според маркировките, направени преди отстраняването.
9. Поставяне на ново стъкло. Поставете новото стъкло във водачите и го преместете обратно до средната колона. След това повдигнете стъклото със стъклоповдигача, без да завивате болтовете 4, докато спре нагоре, след което го закрепете във водачите 3 с болтове 4 (вижте илюстрация 12.1).
10. Завийте болтове 4 и ги затегнете със сила от 4,5 Nm (вижте илюстрация 12.1).
11. Монтирайте опорната част на вратата на място.
12. Сменете тапицерията на вратата.
Премахване на стъклоповдигачи
13. Отстранете поддържащата част на врата 1 (вижте илюстрация 10.0).
14. Изпилете главите на нитовете 5 (вижте илюстрация 12.1) и избийте нитовете.
15. Свалете регулатора на прозореца 2 (вижте илюстрация 12.1).
16. Отстранете всички избити нитове, които са паднали в кухината на вратата.
Монтиране
17. Монтирайте прозорец повдигач 2 в поддържаща част 1 на вратата (вижте илюстрация 12.1).
18. Закрепете повдигача на прозореца с нови нитове 5 в последователността a, b, c, d, e, като използвате специални клещи, например HAZET 1963 (вижте илюстрация 12.1).
