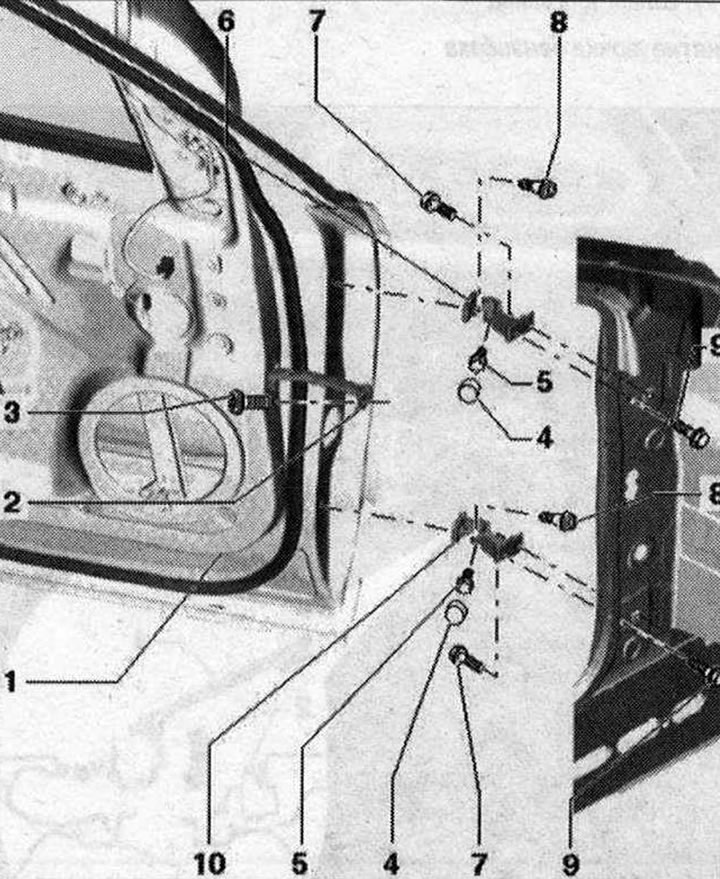

Входна врата 1. Врата; 2. Ограничител за отваряне на врата; 3. Болт. 25 Нм; 4. Капак. Поставете върху монтажния щифт; 5. Монтажен щифт. 30 Нм; 6. Горна панта на вратата; 7/9. Болт. 32 Нм; 8. Болт. 45 Нм. Болтът е така нареченият центриращ болт, така че регулирането на вратата с този болт обикновено не се изисква. Ако е необходима настройка с тези болтове, те могат да бъдат заменени с 1 със същата дължина и здравина; 10. Долна панта на вратата

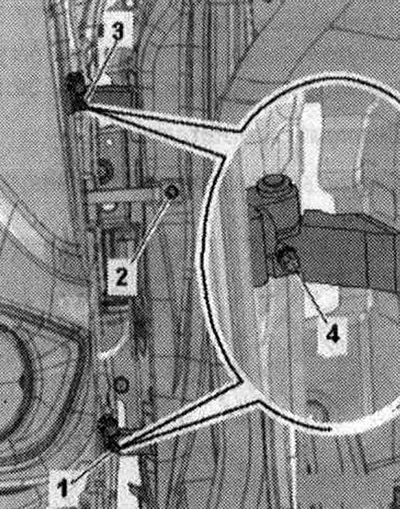

Премахване на вратата
Разкачете щекера към А-колоната. Развийте болта "2" на ограничителя на отваряне на вратата. Отстранете капачките "1" и "3" от монтажните щифтове. Отстранете монтажните щифтове "4" от горните и долните панти.
Защитете боядисаните повърхности близо до вратата или отстрани от повреда. щети. Внимателно повдигнете вратата и я извадете. от пантите на вратите.
След като вратата е монтирана, не е необходимо регулиране.

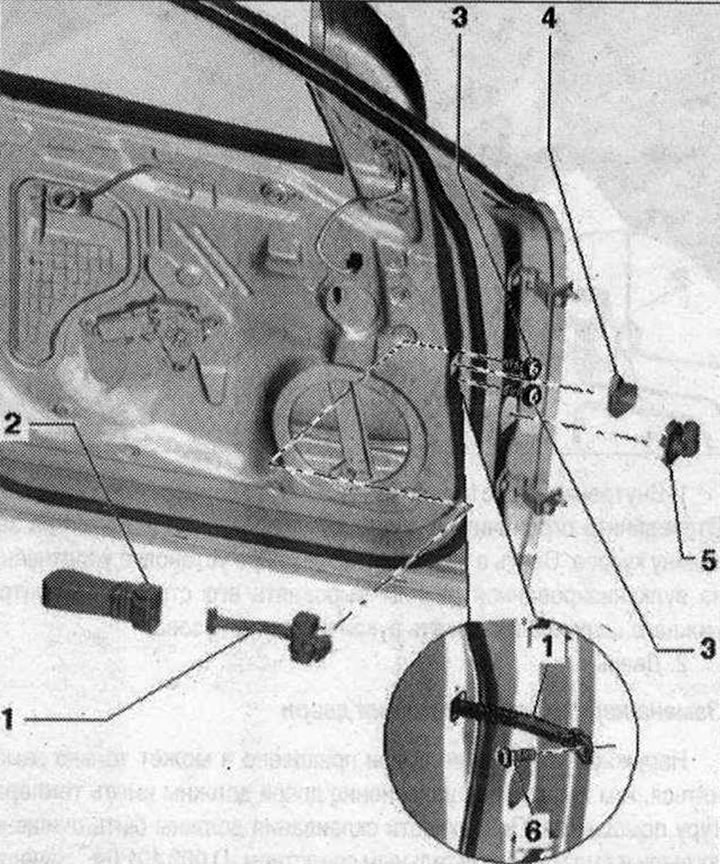

Премахване на ограничителя на отваряне на вратата 1. Ограничител на отваряне на вратата; 2. Гумен накрайник; 3. Болт. 8 Нм; 4. Наслагване; 5. Накрайник; 6. Болт. 25 Нм

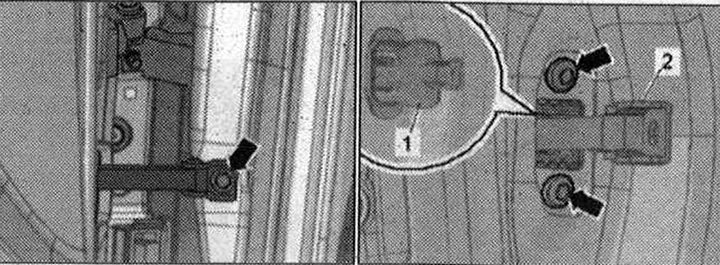

Преместете стъклото на вратата в положение "затворено". Отстранете тапицерията на вратата. Отстранете долния високоговорител. Отстранете болта "стрелка" на ограничителя на отваряне на вратата.
Затегнете уплътнението "1" на ограничителя на отваряне на вратата в отвора на вратата. Развийте болтовете "стрелка" и отстранете ограничителя на отваряне на вратата "2" навътре.

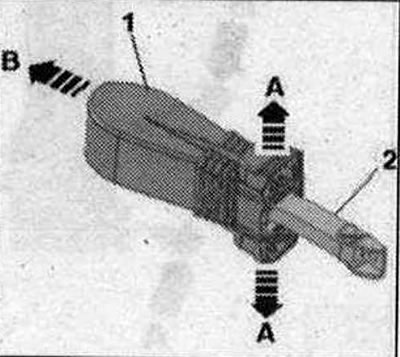

Преместете леко гумената втулка "1" от ограничителя на отваряне на вратата към стрелка A-.
Отстранете гумената втулка от ограничителя на отваряне на вратата "2" "стрелка B".
Инсталирайте долния високоговорител. Поставете тапицерията на вратата.
Регулиране на позицията на вратата

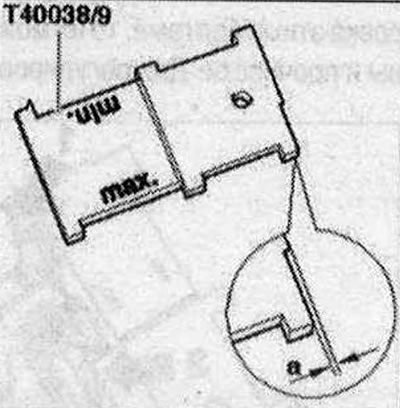

Знаците "min" и "max" се използват за проверка на страничната настройка. Жлебът в центъра на шаблона се използва за регулиране на височината. Разстоянието от 0,4 mm се използва за проверка на разстоянието на предната врата до калника или на задната врата до предната врата. Разстоянието от 0,6 mm се използва за проверка на разстоянието на панелите на B-колоната от задната до предната врата.
Размери на празнините

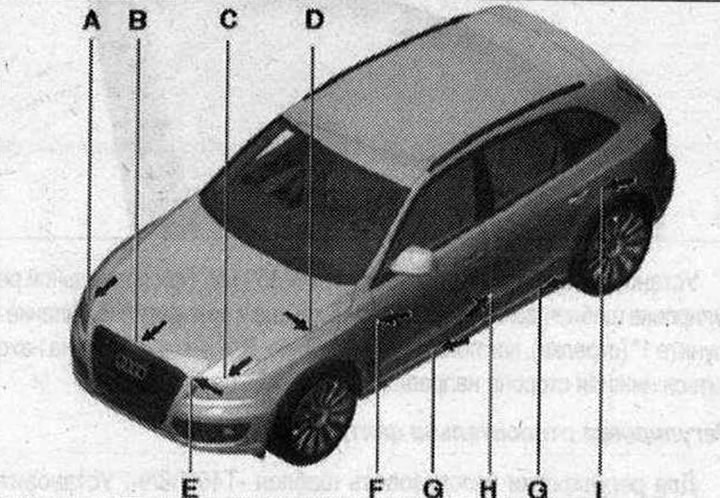

Всички размери са дадени в "mm". Всички допустими отклонения на размерите са + 0,5 mm. Успоредността на фугата не трябва да надвишава 0,5 mm.
Размер F = 3,5 мм. Размер H = 4,5 мм. Размер I = 3,5 мм
От страната на водача: Отстранете облицовката на таблото на таблото от страната на водача. Отстранете долната облицовка на А-колоните. Отстранете стойката на релейната платка от страната на водача.
Страната на предния пътник: Свалете жабката.
Всички
Отстранете конектора на А-колоната.
Надлъжно регулиране

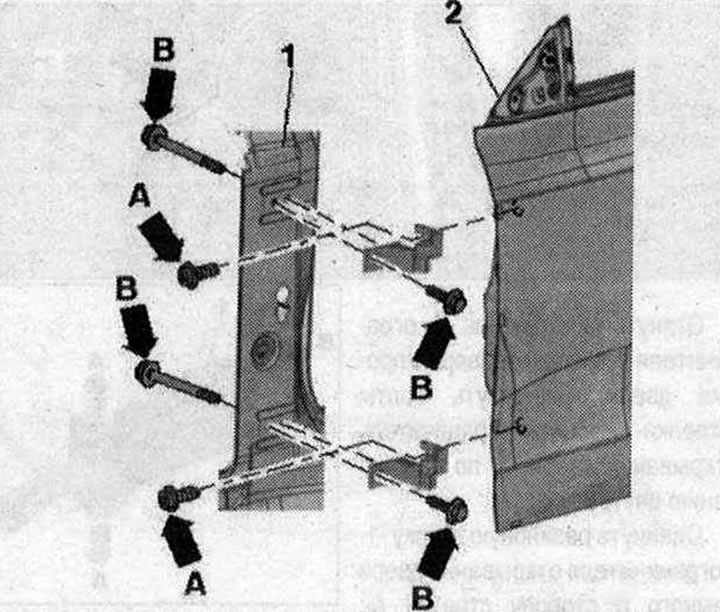

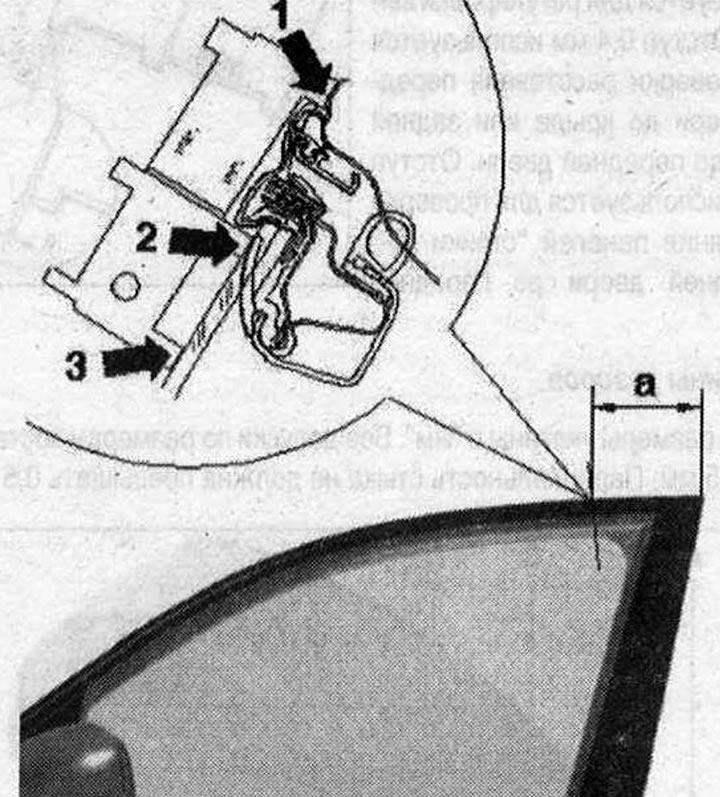

Развийте болтовете "стрелка B" отгоре и отдолу на пантата и на колоната A "поз. 1". Подравнете врата "2" в надлъжна посока. Затегнете винтовете "стрелки B". Болтовете на пантите от страната на вратата са центриращи болтове, така че регулирането на вратата с тези болтове обикновено не е необходимо. Ако е необходима настройка с тези болтове, те могат да бъдат заменени с болтове със същата дължина и здравина. За настройка използвайте шаблон "T40038/9".
Монтирайте шаблона на разстояние "a" = 150 mm. Когато се регулира правилно, шаблонът трябва да пасне на покрива и декоративната лента в "точка 1" (стрелки), както е показано на фигурата. В "точка 2" долната страна на стъкления водач трябва да е вътре в жлеба.
Регулиране спрямо центъра на автомобила
За настройка използвайте шаблон "T40038/9". Монтирайте шаблона на разстояние "a" = 150. Развийте болтовете "стрелки A" в горната и долната част на пантата. Подравнете врата "2" в надлъжна посока. Затегнете винтовете "стрелки A". За позиция "мин" "точки "1" и "3" трябва да са съседни. Не трябва да има пропуск в "точка "2". За позиция "максимум" "точки "2" и "3" трябва да са съседни. Не трябва да има пропуск в "точка "1".

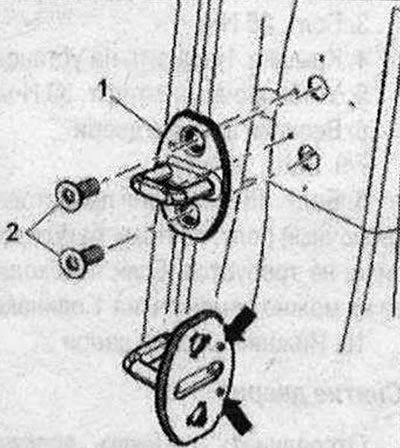

Регулиране със скобата за заключване
Разхлабете болтовете "2". Преместете заключващата скоба "1", така че вратата да е наравно с контура на тялото. Регулирането с помощта на заключващата скоба се извършва само спрямо центъра на автомобила. Не регулирайте височината на вратата с помощта на заключващата скоба, тъй като това ще повреди ключалката на вратата. Разхлабете болтовете "2". Преместете заключващата скоба "1", така че вратата да е наравно с контура на тялото. Когато се регулира правилно, заключващата скоба трябва да пасва в ключалката на вратата в центъра. Затегнете болтовете "2".
