Проверка компрессии (Audi Q5 Typ 8R)

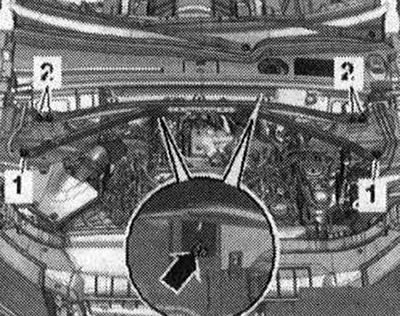

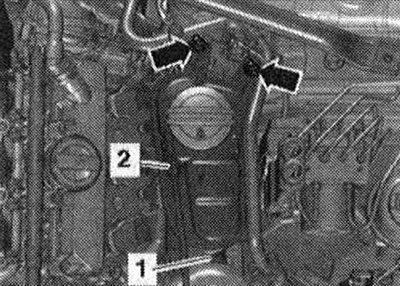

Температура масла не менее 30. Напряжение АКБ минимум 12,5 В. Снять задний кожух двигателя -верхние стрелки-. Снять растяжку. Выкрутить болты «стрелки». Отсоединить электроразъем датчика сигнализатора низкого уровня ОЖ «F66» и отложить в сторону расшир. бачок ОЖ с подсоединенными шлангами «1,2».



Проследить за тем, чтобы шланг системы охлаждения «2» не был изогнут.

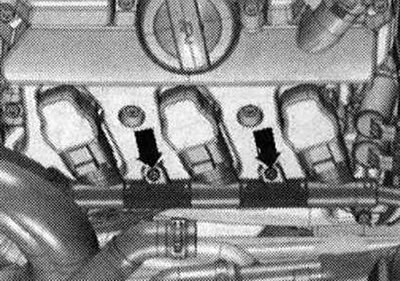

Выкрутить болты «стрелки» и отсоединить электроразъемы от катушек зажигания на левой ГБЦ.



Слегка отжать жгут эл. проводов вниз. Отсоединить сзади на левой ГБЦ электроразъем «3» к форсункам. «Поз. 1, 2, 4» и «стрелки» не учитывать.

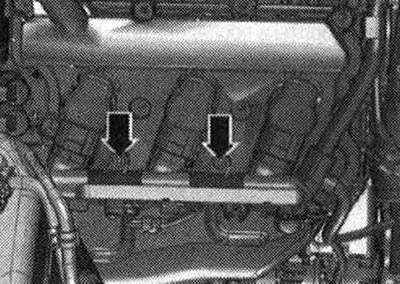

Снять корпус возд. фильтра. Выкрутить болты «стрелки» и отсоединить электроразъемы от катушек зажигания на правой ГБЦ.

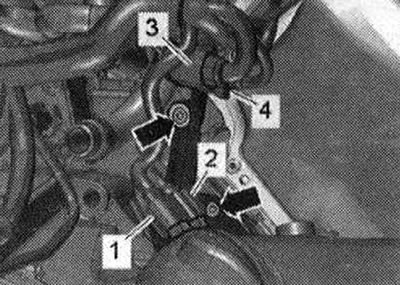

Отжать в сторону связку эл. проводов. Отсоединить сзади на правой ГБЦ электроразъем «3» к форсункам. «Поз. 1, 2, 4» и «стрелки» не учитывать.



Снять катушки зажигания съемником «Т40039». Вывернуть свечи зажигания с помощью свечного ключа «3122 B» проверить компрессию при помощи компрессометра «V.A.G 1763». Второй механик должен выжать педаль газа и оставить работать стартер до тех пор, пока не прекратится рост давления на компрессиометре.

Значения компрессии	Бар избыточного давления
Новый	10,0 —14,0
Предельный износ	9,0
Максимальная разница между цилиндрами	3,0

Установить

Установка в обратном порядке, при этом необходимо установить свечи зажигания. Установить корпус возд. фильтра. Установить растяжку. Поскольку штекерные разъемы отсоединялись, а двигатель был включен, в блоке управления двигателя сохранилось сообщение о неисправности: "создать код готовности" в "ведомых функциях".
