Внимание. Опасность получения ожога от горячего пара и горячей ОЖ. При теплом двигателе система охлаждения находится под избыточным давлением. Для сброса избыточного давления обложить крышку расшир. бачка ОЖ ветошью и осторожно открыть ее. Все шланговые соединения закрепить шланговыми хомутами соответствующей серии. Стрелки, нанесенные на концах трубок и шлангов системы охлаждения, должны находиться друг против друга.
Схема подключения шлангов ОЖ

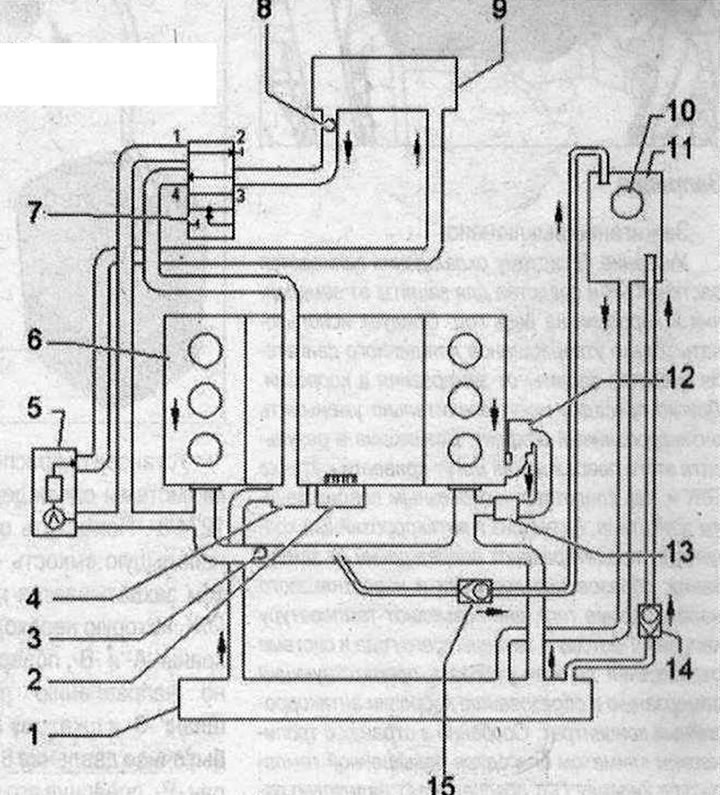

А/м без автономного отопителя Стрелки показывают направление потока ОЖ. 1. Радиатор. После замены сменить ОЖ; 2. Насос ОЖ; 3. Датчик температуры ОЖ -G62-; 4. Термостат; 5. Насос циркуляции ОЖ -V50-. Управляется от реле циркуляционного насоса -J160-; 6. ГБЦ и блок цилиндров. После замены сменить ОЖ; 7. Запорный клапан ОЖ. Управляется через запорный клапан ОЖ Climatronic -N422-. Запорный клапан ОЖ Climatronic -N422- управляется б/у Climatronic -J255-; 8. Вентиляционное отверстие; 9. Теплообменник отопителя. После замены сменить ОЖ; 10. Крышка расшир. бачка; 11. Расширительный бачок; 12. Радиатор масла. После замены сменить ОЖ; 13. Насос системы прокачки ОЖ после выключения двигателя -V51- (только на а/м для эксплуатации в жарких странах); 14/15. Обратный клапан

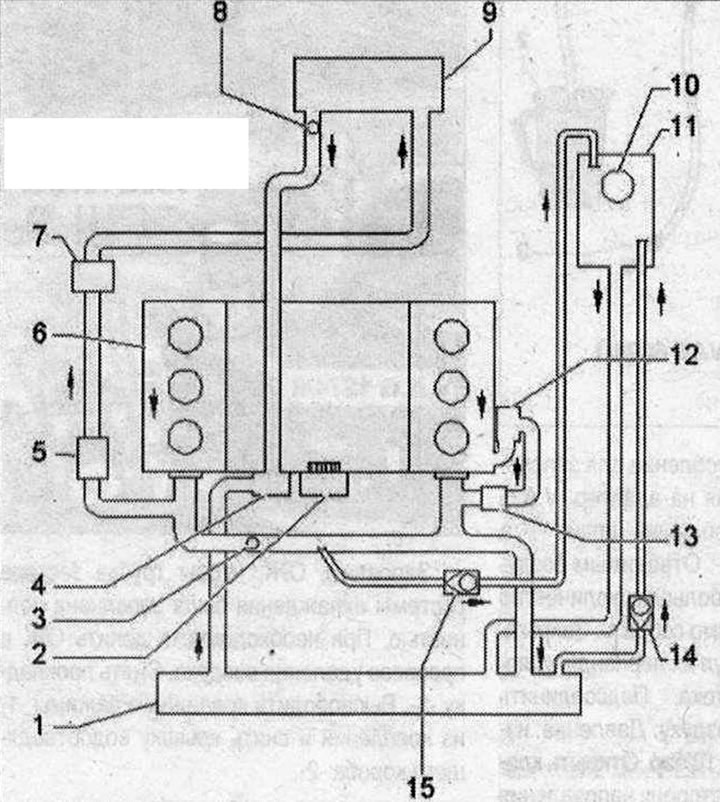

А/м с автономным отопителем 1. Радиатор. После замены сменить ОЖ; 2. Насос ОЖ; 3. Датчик температуры ОЖ -G62-; 4. Термостат; 5. Автономный отопитель с циркуляционным насосом -V55-; 6. ГБЦ и блок цилиндров. После замены сменить ОЖ; 7. Запорный клапан ОЖ Climatronic -N422-; 8. Вентиляционное отверстие; 9. Теплообменник отопителя. После замены сменить ОЖ; 10. Крышка расшир. бачка. Проверка редукционного клапана; 11. Расширительный бачок; 12. Радиатор масла. После замены сменить ОЖ; 13. Насос системы прокачки ОЖ. После выключения двигателя -V51- (только на а/м для эксплуатации в жарких странах); 14/15. Обратный клапан
