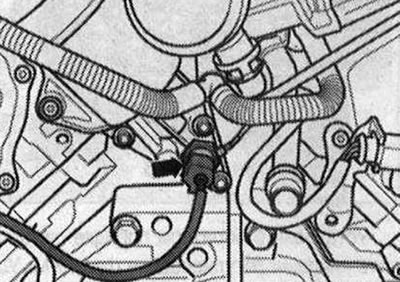

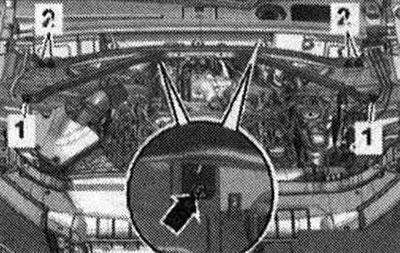

Для сбора вытекающего масла уложить ветошь под корпус масляного фильтра. Разъединить эл. штекерное соединение «стрелка» датчика давления масла «F22».

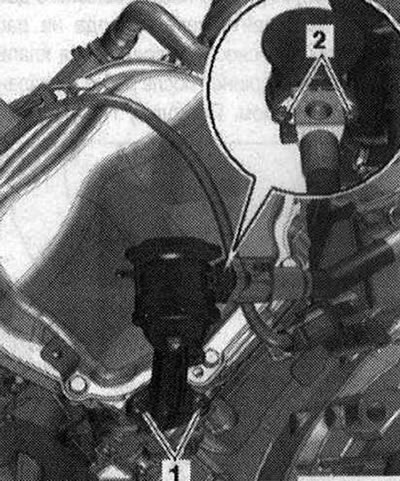

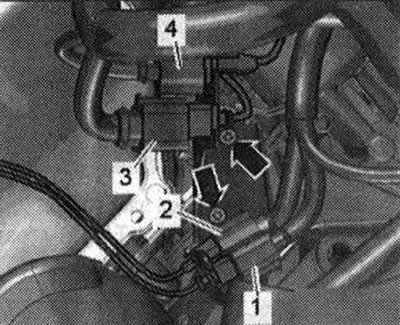

Отвернуть болты «2» и отжать назад трубку подачи втор, воздуха.
«Поз. 1» не учитывать.

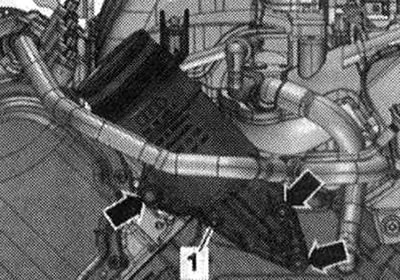

Выкрутить болты «стрелки». Открутить гайку «1» и двойной болт, снять корпус масляного фильтра.
Установка
Установка в обратном порядке, при этом следует заменить прокладки, манжеты и уплотн. кольцо. Установить шланг подачи втор, воздуха. Установить растяжку. Установить фильтрующий элемент масляного фильтра, залить масло и проверить его уровень.

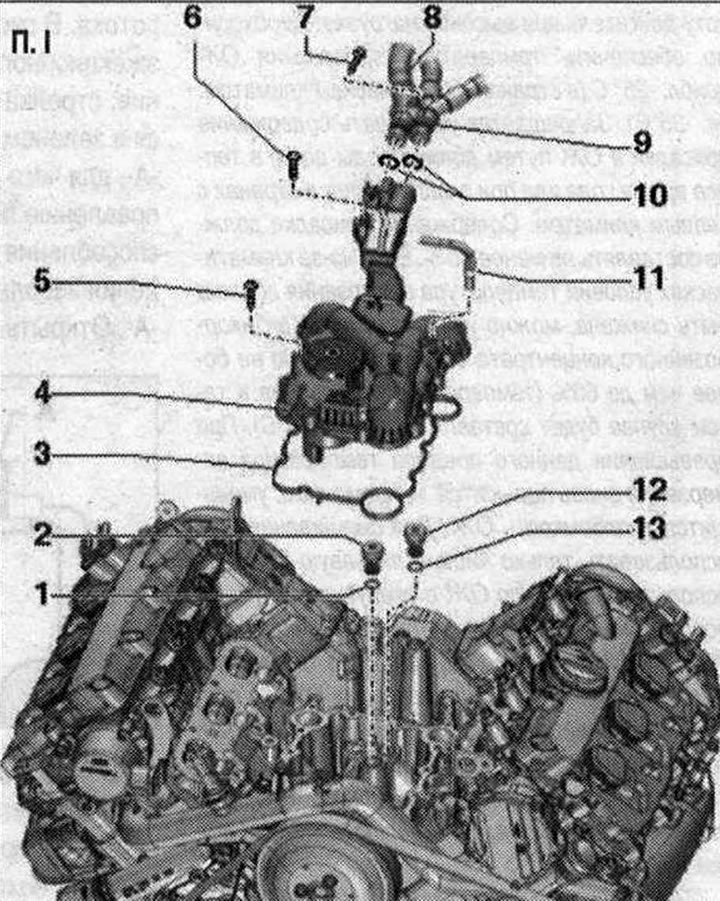

Обратные масляные клапаны, маслоотделители. I 1. Уплотн. кольцо. Заменить; 2. Масляный редукционный клапан для подачи масла в правую ГБЦ. 20 Н·м; 3. Прокладка. Заменить; 4. Крышка с маслоотделителем со штуцером системы вентиляции картера; 5/6. Болт. 9 Н·м; 7. Болт. 3 Н·м; 8. Шланг вентиляции картера двигателя к впускному коллектору; 9. Шланги системы вентиляции картера двигателя к крышкам ГБЦ; 10. Уплотн. кольца круглого сечения. Заменить; 11. Шланг вентиляции картера двигателя к воздушной трубке; 12. Масляный редукционный клапан для подачи масла в левую ГБЦ. 20 Н·м; 13. Уплотн. кольцо. Заменить
