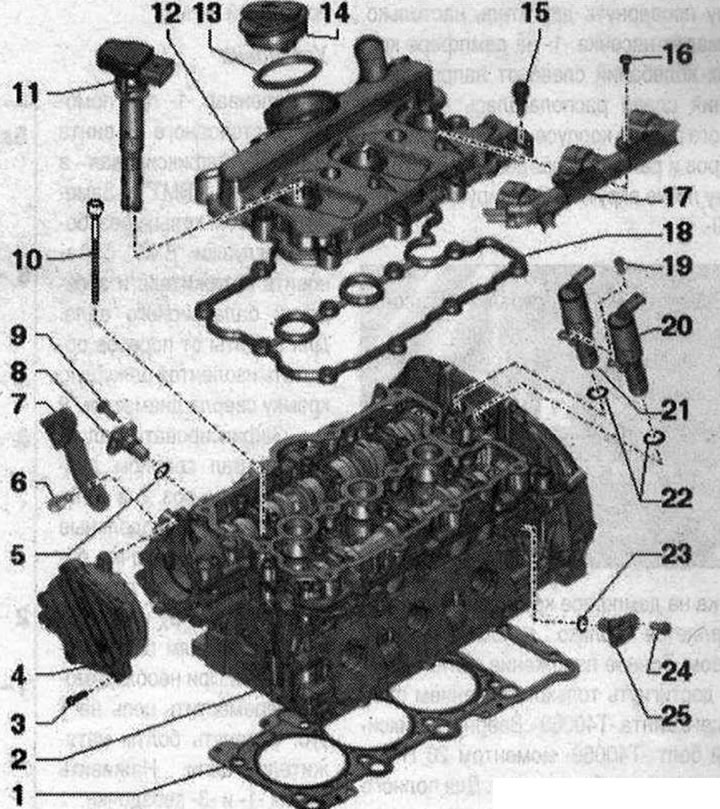

Головка блока цилиндров 1. Уплотнение ГБЦ. Монтажное положение: номер детали обращен к ГБЦ. После замены заменить ОЖ и масло; 2. ГБЦ. Проверка на отсутствие перекоса. После замены заменить ОЖ и масло; 3. Болт; 4. Вакуумный насос; 5. Уплотн. кольцо. Заменить; 6. Болт. 20 Н·м; 7. Проушина для подвески двигателя; 8. Датчик Холла впускного распредвала. Ряд цилиндров 1 (правый) Датчик Холла «G40»; Ряд цилиндров 2 (левый) Датчик Холла 2 «G163»; 9/24. Болт. 9 Н·м; 10. Болт. Заменить. Затягивать в 3 этапа: 1) Затянуть моментом 40 Н·м; 2) довернуть на 90°; 3) довернуть на 90°; 11. Катушка зажигания. Снять при помощи съемника «Т40039»; 12. Крышка ГБЦ; 13. Прокладка; 14. Крышка; 15. Болт. Заменить при поврежденном уплотнении; 16. Болт; 17. Планка штекера для катушек зажигания; 18. Прокладка крышки ГБЦ. Замена при повреждении или негерметичности; 19. Болт. 2,5 Н·м; 20. Эл. магн. клапан системы регулирования фаз ГРМ со стороны выпуска. Ряд цилиндров 1 (правый) Клапан 1 системы регулирования фаз ГРМ, выпуск «N318». Ряд цилиндров 2(левый) Клапан 2 системы регулирования фаз ГРМ, выпуск «N319»; 21. Эл. магн. клапан системы регулирования фаз ГРМ со стороны впуска. Ряд цилиндров 1 (правый) Клапан 1 системы регулирования фаз ГРМ «N₂05». Ряд цилиндров 2(левый) Клапан 2 системы регулирования фаз ГРМ «N₂08»; 22. Уплотн. кольца круглого сечения. Заменить; 23. Уплотн. кольцо. Заменить; 25. Датчик Холла выпускного распредвала.
Ряд цилиндров 1 (правый) Датчик Холла 3 «G300». Ряд цилиндров 2(левый) Датчик Холла 4 «G301»

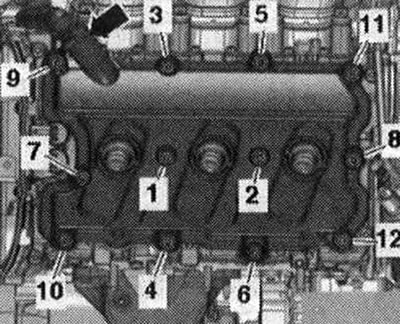

Левая крышка ГБЦ. Последовательность и момент затяжки

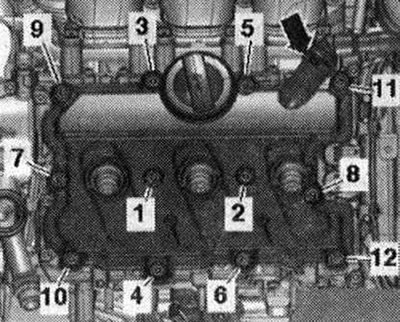

Затянуть болты в последовательности «1...12» моментом 9 Н·м.

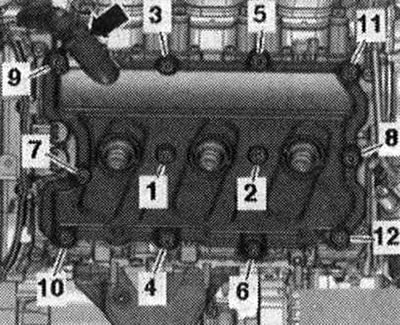

Затянуть болты в последовательности «1...12» моментом 9 Н·м.
Направляющая трубка маслоизмерительного щупа

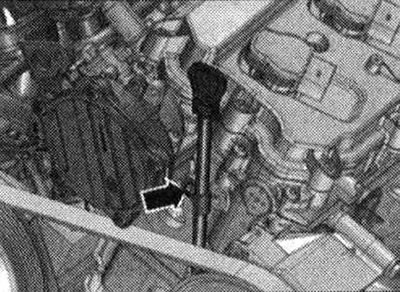

Затянуть болт «стрелка» моментом 9 Н·м.
Снятие левой крышки ГБЦ
Снять крышки мот. отсека.

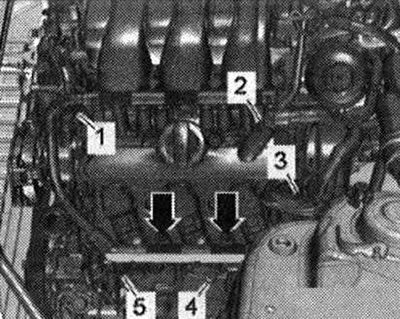

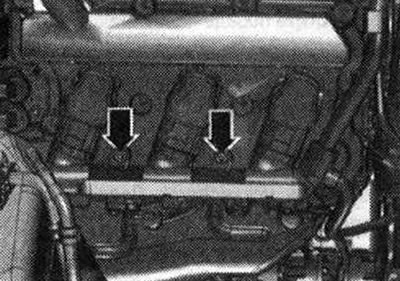

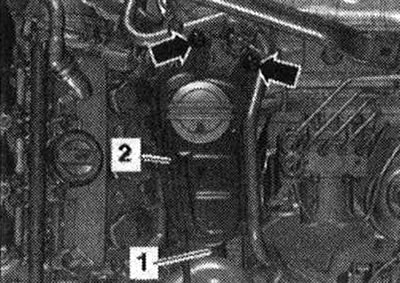

Выкрутить болты «стрелки». Отсоединить электроразъем датчика сигнализатора низкого уровня ОЖ «F66» и отложить в сторону расшир. бачок ОЖ с подсоединенный шлангами «1, 2». Проследить за тем, чтобы шланг системы охлаждения «2» не был изогнут. Выкрутить болты «стрелки» и отсоединить электроразъемы от катушек зажигания на левой ГБЦ. Отсоединить электроразъем «1» датчика Холла 2 «G163» и «4» датчика Холла 4 «G301». Отсоединить электроразъемы «3» клапана 2 системы регулирования фаз ГРМ «N₂08» и клапана 2 системы регулирования фаз ГРМ выпускных клапанов «N319», для этого сжать защелки разъемов и снять оба разъема вместе. Отвернуть болт «5» кабеля массы.

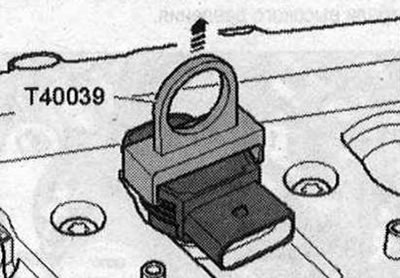

Отложить в сторону жгут эл. проводов. «Поз. 2» не учитывать. Извлечь катушки зажигания съемником «Т40039».

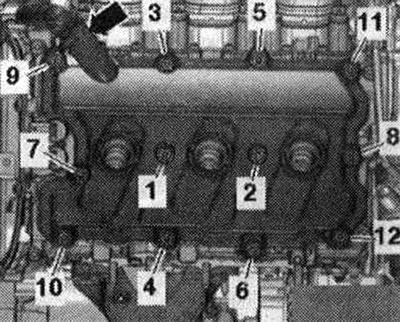

Снять шланг системы вентиляции картера «стрелка», для чего нажать на кнопки разблокировки. Выкрутить болты в последовательности «12...1» и снять левую крышку ГБЦ.
А/м в компл. для США: Не открывать шлангового соединения «стрелка».
Выкрутить болты в последовательности «12...1» и отложить в сторону левую крышку ГБЦ с подсоединенным шлангом «стрелка» вентиляции коленвала.
Установка
Установка в обратном порядке, при этом заменить уплотн. кольцо круглого сечения. Заменить поврежденную прокладку крышки ГБЦ. При повреждении прокладки заменить болты крышки ГБЦ. Очистить посадочные поверхности; на них не должно быть масла и смазки. Затянуть болты левой крышки ГБЦ.
Снятие правой крышки ГБЦ
Снять крышки мот. отсека. Снять корпус возд. фильтра. Выкрутить болты «стрелки» и отсоединить электроразъемы от катушек зажигания на правой ГБЦ.

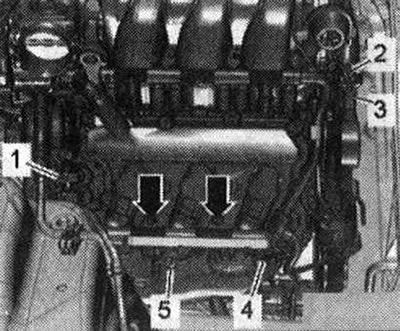

Отсоединить электроразъем «5» датчика Холла 3 «G300». Отсоединить электроразъемы «1» клапана 1 системы регулирования фаз ГРМ «N₂05» и клапана 1 системы регулирования фаз ГРМ выпускных клапанов «N318», для этого сжать защелки разъемов и снять оба разъема вместе. Отжать в сторону связку эл. проводов. «Поз. 2, 3, 4» не учитывать.
Извлечь катушки зажигания съемником «Т40039». Снять шланг системы вентиляции картера «стрелка», для чего нажать на кнопки разблокировки. Выкрутить болты в последовательности «12...1» и снять правую крышку ГБЦ.
А/м в компл. для США: Не открывать шлангового соединения «стрелка» !
Выкрутить болты в последовательности «12...1» и отложить в сторону правую крышку ГБЦ с подсоединенным шлангом «стрелка» системы вентиляции картера.
Установка
Установка в обратном порядке, при это учитывать следующее: заменить уплотн. кольцо круглого сечения. Заменить поврежденную прокладку крышки ГБЦ. При повреждении прокладки заменить болты крышки ГБЦ. Очистить посадочные поверхности; на них не должно быть масла и смазки. Затянуть болты правой крышки ГБЦ. Установить корпус возд. фильтра.
