Детонационное зажигание, возникающее в том случае, если момент зажигания установлен со слишком большим опережением, вредит двигателю. Его следствием являются перегрев, повреждения подшипников и поршней.
С другой стороны, самый большой выход мощности двигателя бывает тогда, когда момент зажигания установлен с максимальным опережением, т.е. двигатель жестко работает на границе детонации. На эту границу детонации оказывают влияние слишком многочисленные факторы (качество топлива, отложения в камерах сгорания и пр.), чтобы ее можно было бы определить точно заранее.
Поэтому при традиционной установке зажигания необходимо иметь большое «расстояние безопасности» или «пост наблюдения», который устанавливает – если происходит детонационное сгорание – регулирование детонации.
Функция регулировки детонации
Сгорание в цилиндрах контролируется так называемым сенсором детонации, который привинчен слева на блоке двигателя. Два сенсора установлены в двигателях с рабочим объемом 1,8 л (слева на блоке) и в шестицилиндровых двигателях (справа и слева вверху на блоке).
Сенсор детонации «чувствует», когда сгорание в цилиндрах вместо обычных равномерных колебаний дает картину неравномерных колебаний. Эту информацию сенсор передает в электронный блок управления.
Там происходит следующее: при поступлении сигнала «детонационное сгорание при последнем зажигании» следующие на очереди цилиндры продолжают получать рассчитанный для них момент зажигания. Но в том цилиндре, где была установлена детонация, момент зажигания сдвигается примерно на 3° назад. Как замечено выше, это происходит только в одном цилиндре. В других сохраняется момент зажигания, вычисленный первоначально.
Если детонационное сгорание в данном цилиндре сохранилось, то при следующем рабочем такте момент зажигания снова сдвигается назад на 3°. Это может осуществляться максимум до 15° (точкой отсчета является номинальный момент зажигания).
Если в соответствующем цилиндре зажигание происходит снова нормально, то через короткое время момент зажигания снова сдвигается в сторону опережения. Это делается примерно на 0,5°, затем следует пауза в несколько рабочих тактов, пока снова не происходит смещение на 0,5° в сторону опережения.
Это продолжается до тех пор, пока не достигнут первоначально запланированный момент зажигания или пока сенсор детонации снова не подаст сигнал о детонационном сгорании.
Сенсор детонации

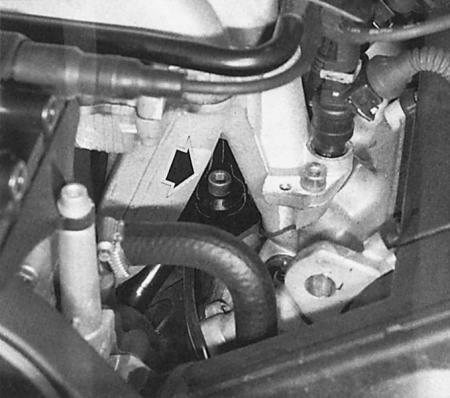

Он прислушивается, есть ли детонация: сенсор детонации в четырехцилиндровых двигателях находится на левой стороне двигателя. В шестицилиндровом двигателе есть по одному сенсору детонации (стрелка) справа и слева вверху под впускным коллектором. Важно: крепежные болты сенсора детонации должны затягиваться точно на 20 Нм, иначе сенсор работать не будет.
В этот чувствительный элемент вставлен кусочек «пьезокерамики», материал, который мы хорошо знаем по газовым пьезозажигалкам. Механические силы (растяжение, давление), действующие на пьезокерамику, преобразуются ею в электрическое напряжение.
Чтобы активизировать сенсор, достаточно неравномерных колебаний, которые производит детонационное сгорание.
