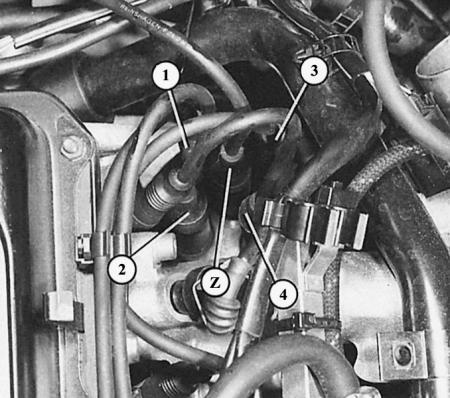

Провода высокого напряжения распределителя соединяются со свечами зажигания в соответствии с последовательностью зажигания в двигателе 1,6 л. Цифрами показано, к какому цилиндру должен идти данный провод (система нумерации спереди назад). Буквой «Z» обозначен главный провод высокого напряжения к свечам.
Двигатель мощностью 74 кВт
Распределитель в некоторой степени двухэтажный. Каждый этаж выполняет разную работу:
- В верхней части вращающийся палец распределителя подает ток высокого напряжения на отдельные свечи зажигания.
- В нижней части распределителя располагается датчик Холла, посылающий импульсы зажигания.
Как открыть распределитель
1. Отожмите отверткой металлические крепежные скобы крышки.
2. Отсоедините провод экрана, подключенный к массе.
3. Снимите крышку распределителя, провод высокого напряжения остается подключенными.
4. Отсоедините палец распределителя, снимите расположенную под ним пылезащитную крышку.
5. При монтаже пылезащитную крышку положите так, чтобы ее крепежный выступ вошел в паз на краю корпуса распределителя.
6. На пальце распределителя находится наваренный выступ, который входит в выемку вала распределителя.
7. На крышке распределителя также имеется наваренный выступ, предохраняющий от прокручивания, который должен войти в вырез в корпусе распределителя.
Проверка распределителя зажигания
1. Снимите крышку распределителя. Она должна быть чистой с внутренней и внешней стороны для того, чтобы не получилась перемычка, проводящая ток зажигания за счет грязи, продуктов истирания или влаги.
Важно: зачистите контакты проводов зажигания на внутренней стороне распределителя. Слой окиси вызывает нарушения зажигания.
2. Графитовая контактная щетка в середине должна быть гладкой и блестящей, легко сжиматься и без заклинивания снова разжиматься.
3. Палец распределителя не должен быть расплавлен в области язычка контакта и над заливочным компаундом противопомехового сопротивления между средним контактом и язычком. На пальце распределителя должно быть обозначение «R1».
4. Полосы, напоминающие карандашные, на крышке распределителя являются следами ожогов от ползучих токов, которые проложили себе путь за счет грязи или сырости и оставили эти ожоги.
5. В этом случае в качестве временной помощи можно соскрести их отверткой или ножом и покрыть универсальным клеем, лаком для ногтей или в экстренном случае губной помадой.
