1. Piasty kół tylnych wraz z łożyskami kół tworzą zespoły piast przymocowane do swoich uchwytów (zobacz ilustrację).

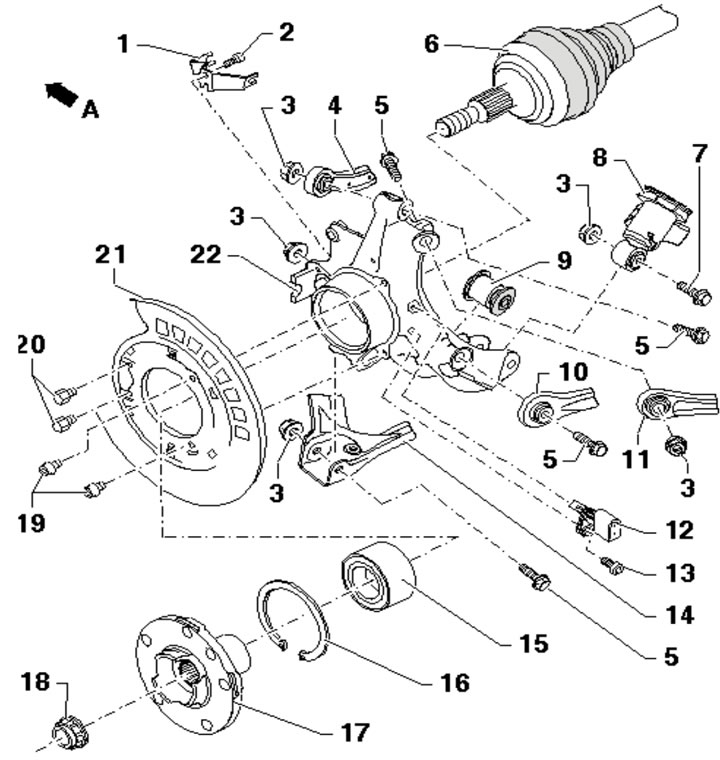

10.1. Szczegóły montażu zespołu piasty zawieszenia tylnego i jego uchwytu:
Strzałka A – Kierunek do przodu;
1 - Uchwyt;
2, 13, 20 - Śruba, 8 Nm;
3 - Nakrętka samozabezpieczająca, podlegająca wymianie;
4 - Przedni górny wahacz;
5 - Śruba do wymiany, 150 Nm, następnie dokręcić pod kątem 90°;
6 - Wał napędowy;
7 - Śruba do wymiany, 90 Nm, następnie dokręcić pod kątem 90°;
8 - Kolumna zawieszenia;
9 - Tuleja gumowa klejona;
10 - Dźwignia prowadząca;
11 - Tylny górny wahacz;
12 - Czujnik ABS tylnego koła;
14 - Dolne ramię zawieszenia;
15 - Łożysko koła;
16 - Pierścień ustalający, szczelina skierowana w dół;
17 - Piasta;
18 - Nakrętka piasty, samohamowna, podlegająca wymianie, 500 Nm;
19 - Śruba, 20 Nm;
21 - Osłona mechanizmu hamulcowego;
22 - Uchwyt zespołu piasty.
Łożysko można wyjąć dopiero po zdjęciu piasty.
Zespół piasty
2. Wyjmij wał napędowy (zobacz sekcję 9).
3. Zdejmij zacisk (1 na ilustracji) mechanizm hamulcowy (zobacz rozdział 8) i przymocuj zacisk do uchwytu przewodu hamulcowego (3) za pomocą drutu (2).

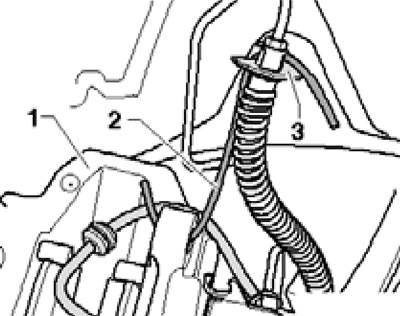

10.3. Zawieszone wsparcie.
Zdejmij tarczę hamulcową (zobacz rozdział 8).
4. Odkręć śrubę (3 na ilustracji) i wyciągnij czujnik ABS tylnego koła (4).

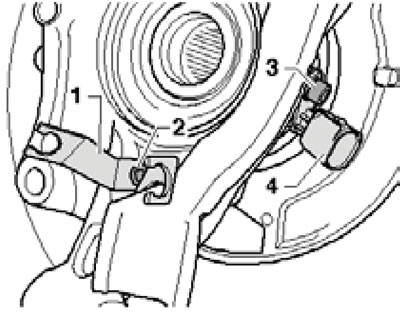

10.4. Uchwyt (1) i czujnik ABS (2) na uchwycie zespołu piasty.
Odłącz wiązkę przewodów od wspornika (2). Wyjmij linki hamulca postojowego z uchwytu piasty i zdejmij szczęki hamulca postojowego (zobacz rozdział 8).
5. Dalsze czynności wykonuje się w taki sam sposób jak czynności opisane w punktach 4-9 dla zespołu piasty przedniej.
Uchwyt zespołu piasty
6. Wyjmij wał napędowy (zobacz sekcję 9).
7. Włóż drewniany klocek pomiędzy dolną część (A na ilustracji) i tylnego górnego wahacza (B), aby móc docisnąć wspornik zespołu piasty.

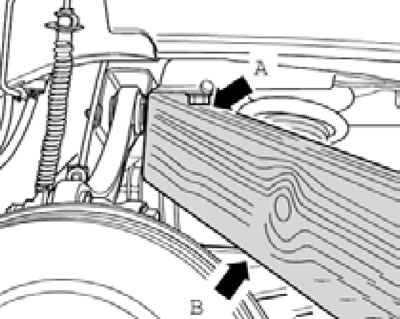

10.7. Montaż klocka drewnianego.
8. Zdejmij nakrętkę śruby (zobacz ilustrację).

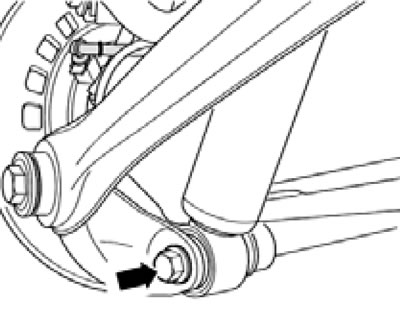

10.8. Śruba.
Za pomocą klocka drewnianego naciśnij element mocujący piastę na tyle, aby można było wyjąć śrubę. Wyjmij śrubę.
9. Zwolnij hamulec postojowy (zobacz rozdział 8), zdejmij zespół piasty (zobacz podsekcję powyżej), i zdejmij osłonę hamulca (zobacz rozdział 8).
10. Wyjmij śruby (1-4 na ilustracji) i zdejmij uchwyt zespołu piasty (5).

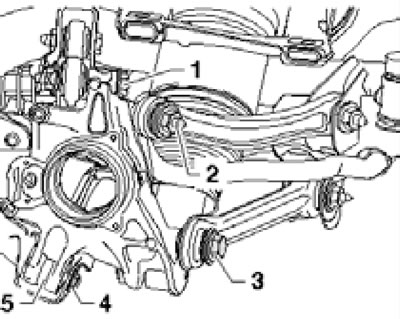

10.10. Elementy mocujące łożyska kół.
11. Odłączyć złącze tylnego czujnika ABS (4 na ilustracji 10.4) i odłącz wiązkę przewodów od uchwytu (1). Jeśli uchwyt piasty ma zostać wymieniony, przenieś uchwyt i czujnik do nowego uchwytu.
12. Montaż wykonujemy w odwrotnej kolejności. Na koniec sprawdź i wyreguluj kąty ustawienia tylnych kół (zobacz rozdział 9).
