Regulacja mechanizmu zmiany biegów (Audi Q5-8R)

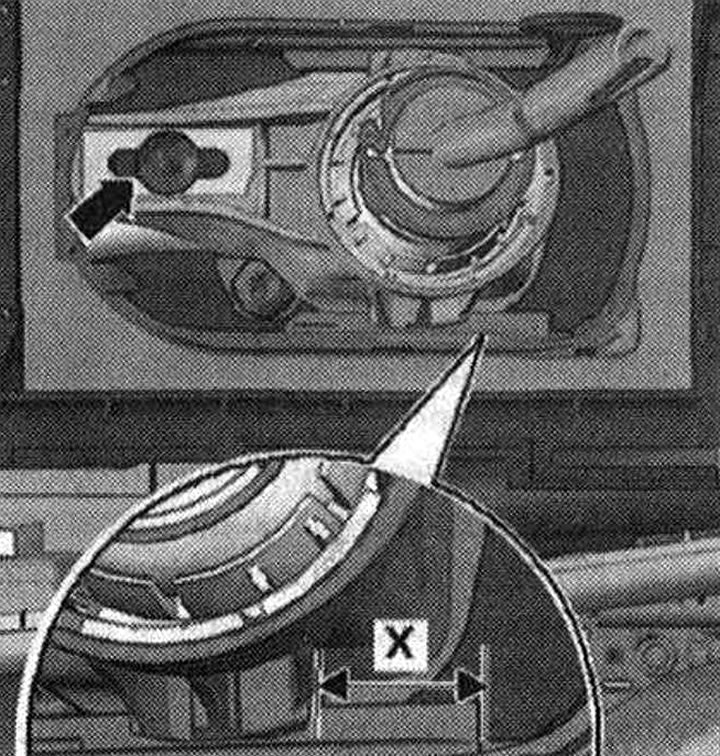

Warunki początkowe prawidłowej regulacji napędu zmiany biegów są następujące: części napędowe i przekładniowe mechanizmu zmiany biegów są w idealnym stanie, mechanizm zmiany biegów porusza się łatwo, skrzynia biegów, sprzęgło i napęd sprzęgła są w idealnym stanie, skrzynia biegów znajduje się w położeniu biegu jałowego. Zdejmij uchwyt dźwigni zmiany biegów wraz z pokrywą. Zdejmij izolację akustyczną znajdującą się nad dźwignią zmiany biegów. Sprawdź regulację pręta popychającego, wymiar "X". Wartość określona: Rozmiar "x" = 25 mm. Jeżeli tak nie jest, to należy ustawić szczelinę "x" w następujący sposób: odkręcić śrubę "strzałka" drążka dźwigni zmiany biegów. Tuleja dźwigni zmiany biegów powinna łatwo przesuwać się do przodu i do tyłu na elemencie przesuwnym. Ustawić wymiar "x" poprzez przesunięcie tulei dźwigni skrzyni biegów. W tej pozycji dokręć śrubę popychacza "strzałka".

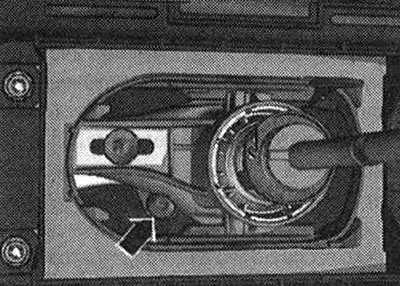

Odkręć śrubę drążka zmiany biegów "strzałka". Połączenie drążka widełek zmiany biegów z siłownikiem zmiany biegów powinno się łatwo poruszać.

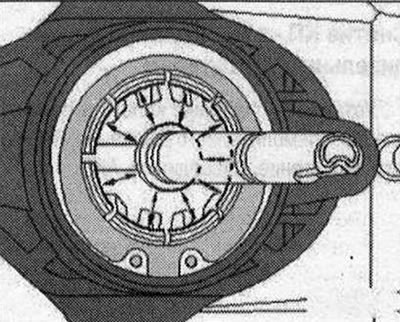

Wyreguluj dźwignię sterowania skrzynią biegów w następujący sposób: ustaw dźwignię skrzyni biegów od dołu na środku tulei dźwigni. Odległość od tulei dźwigni zmiany biegów do dolnej "strzałki" dźwigni zmiany biegów powinna być wszędzie taka sama.

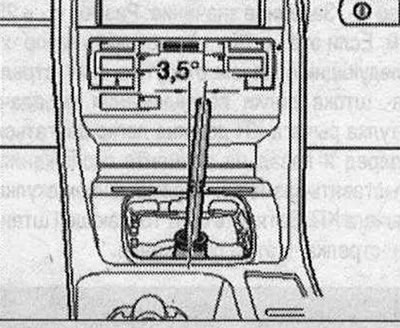

Dźwignię zmiany biegów należy ustawić tak, aby patrząc w kierunku jazdy była lekko pochylona w prawo (3,5?). Przytrzymaj dźwignię w tej pozycji.



Dokręć śrubę drążka zmiany biegów "strzałka". Położenie dźwigni zmiany biegów nie powinno ulegać zmianie podczas dokręcania śruby.
