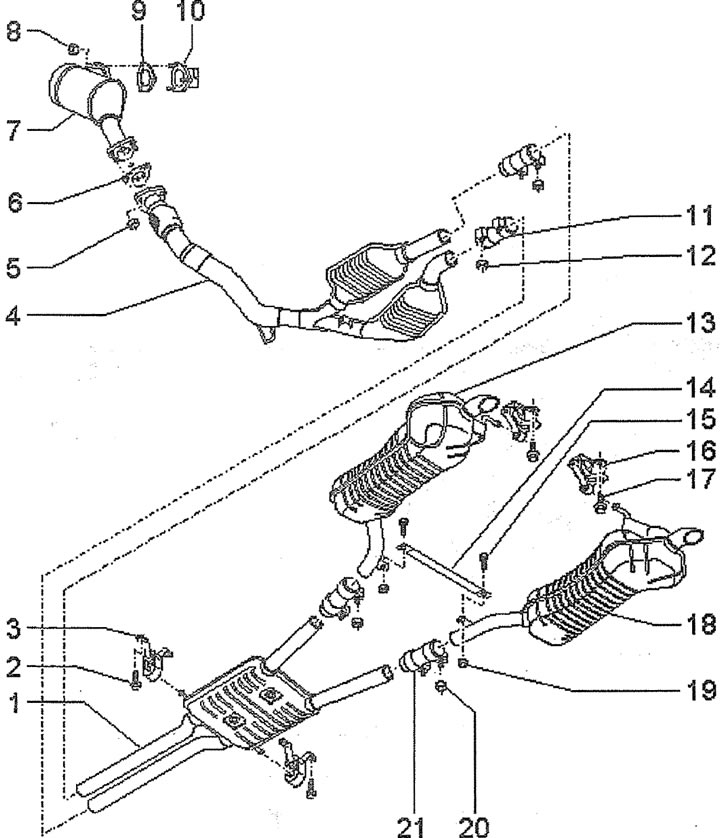

1.0a. system wydechowy. Pojazdy z silnikiem Diesla:
1 - dodatkowy tłumik
2 - śruba mocująca wspornik. Moment dokręcania - 25 Nm
3 - wspornik zawieszenia dodatkowego tłumika z gumowymi poduszkami
4 - downpipe z głównym katalizatorem
5 - nakrętka do mocowania rury odbiorczej. Moment dokręcania - 25 Nm. Z zastrzeżeniem
6 - uszczelka. Do wymiany po każdym demontażu
7 - dodatkowy katalizator (pojazdy z silnikami AKE, AYM, BAU, BCZ, BDG, BDH, WAGA)
8 - nakrętka. Moment dokręcania - 25 Nm. Do wymiany po każdym demontażu
9 - uszczelka. Do wymiany po każdym demontażu
10 - kołnierz turbosprężarki
11 - podwójny zacisk
12 - nakrętka. Moment dokręcania - 40 Nm
13 - tłumik główny
14 - element dystansowy łączący
15 - śruba
16 - wspornik z gumowymi podkładkami
17 - śruba mocująca wspornika. Moment dokręcania - 25 Nm
18 - tłumik główny
19 - nakrętka. Moment dokręcania - 25 Nm
20 - nakrętka. Moment dokręcania - 40 Nm
21 - podwójny kołnierzyk
