Wszystkie urządzenia sterujące i kontrolki pojazdu są połączone w jedną całość – zestaw wskaźników (tablica przyrządów). Aby wymienić np. przepaloną żarówkę oświetlenia tablicy rozdzielczej, konieczne jest zdemontowanie deski rozdzielczej. W przypadku uszkodzenia urządzenia kontrolno-pomiarowego należy wymienić cały panel przyrządów, ponieważ jest on nierozłączny.
Tablica rozdzielcza jest sterowana mikroprocesorem i posiada funkcję autodiagnostyki. W przypadku wystąpienia usterek lub awarii, zostają one zarejestrowane w postaci odpowiednich kodów, które można "odczytać" przy pomocy narzędzia diagnostycznego AUDI. Za pomocą tego narzędzia diagnostycznego można ustawić lub dostosować wskazania niektórych wskaźników, takich jak wskaźnik paliwa, zużycie paliwa, komunikaty o odstępach między przeglądami i licznik kilometrów.
W przypadku przepalenia się żarówek LED lub innych uszkodzeń należy wymienić cały panel wskaźników.
Przed wymianą deski rozdzielczej zaleca się odpytanie pamięci modułu samodiagnostycznego przy pomocy urządzenia diagnostycznego w celu uzyskania danych na temat zaistniałych usterek. Ponadto, za pomocą tego samego urządzenia diagnostycznego, należy odczytać informacje dotyczące dat nadchodzących przeglądów i przebiegu pojazdu, a także je zanotować. Prace te wykonywane są w warsztacie.
Wyjmowanie
Uwaga! Nie ma potrzeby zdejmowania kierownicy.
1. Opuść kolumnę kierowniczą maksymalnie w dół.
2. Przy wyłączonym zapłonie odłącz zacisk przewodu uziemiającego (-) od ujemnego zacisku akumulatora.
Uwaga! Jeżeli radio posiada kod dostępu, to odłączenie akumulatora spowoduje usunięcie tego kodu. Po podłączeniu akumulatora, uruchomienie radia będzie możliwe jedynie po wpisaniu odpowiedniego kodu lub skorzystaniu z usług warsztatu AUDI albo producenta radia. Dlatego przed odłączeniem akumulatora należy sprawdzić i zapisać wprowadzony kod.
3. Podważ pokrywę 1 znajdującą się z boku deski rozdzielczej, a następnie ją zdejmij (zobacz ilustrację).

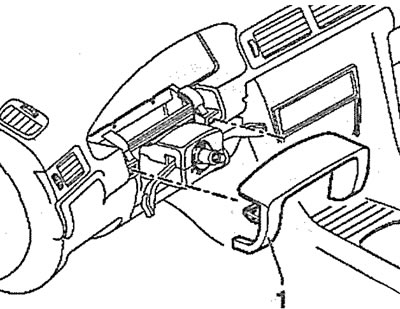

16.3. Podważ pokrywę 1 znajdującą się na desce rozdzielczej z boku, a następnie ją zdejmij
4. Odkręć dwie śruby krzyżakowe 1 (zobacz ilustrację).

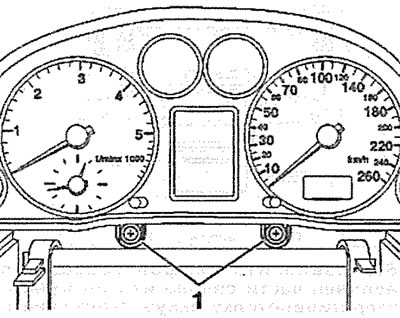

16.4. Odkręć dwie śruby 1 z łbem krzyżakowym
5. Zdejmij osłonę z lewej strony deski rozdzielczej, podważając ją śrubokrętem (zobacz strzałkę na ilustracji).

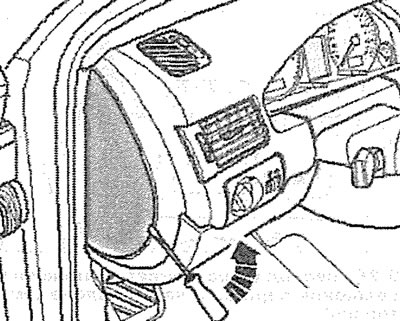

16.5. Zdejmij osłonę z lewej strony deski rozdzielczej, podważając ją śrubokrętem (patrz strzałka
6. Przesuń deskę rozdzielczą w swoją stronę, do wnętrza kabiny pasażerskiej (zobacz strzałki na ilustracji) i zdejmij deskę rozdzielczą.

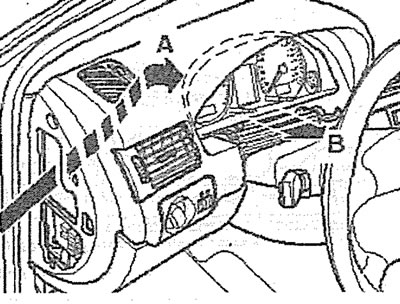

16.6. Przesuń deskę rozdzielczą w swoją stronę, do przedziału pasażerskiego (zobacz strzałki)
7. Odłącz wtyczki z tyłu panelu, naciskając blokadę 1 i obracając uchwyt w kierunku wskazanym strzałką na ilustracji.

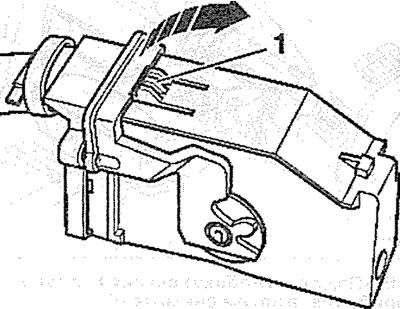

16.7. Odłącz wtyczki z tyłu panelu, naciskając blokadę 1 i obracając uchwyt w pokazanym kierunku (zobacz strzałkę)
8. Jeśli to możliwe, wymień żarówki.
Instalacja
Montaż osłony odbywa się w odwrotnej kolejności niż jej demontaż.
9. Podłącz zacisk przewodu ujemnego (-) do zacisku akumulatora.
Jeśli wymieniasz zestaw wskaźników na nowy, skontaktuj się z warsztatem w celu wprowadzenia danych dotyczących daty przeglądu i przebiegu.
