Spis treści: Wyjmowanie ↓ Instalacja ↓
Wyjmowanie
1. Zdejmij gumową uszczelkę osłony chłodnicy (zobacz strzałki na ilustracji).

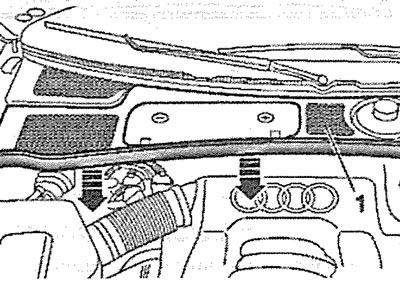

18.1. Zdejmij gumową uszczelkę z osłony chłodnicy (zobacz strzałki)
2. Zdejmij kratkę 1 owiewki (zobacz ilustrację 18.1).
3. Przywróć silnik wycieraczek do pierwotnego położenia. Aby to zrobić, należy włączyć oczyszczacz, a następnie go wyłączyć. Silnik wycieraczek powinien być ustawiony w pozycji parkowania.
4. Zdejmij nasadki ochronne z nakrętek mocujących ramiona wycieraczek, ostrożnie podważając je śrubokrętem.
5. Odkręć nakrętki (zobacz strzałki na ilustracji) mocowania ramion wycieraczek.

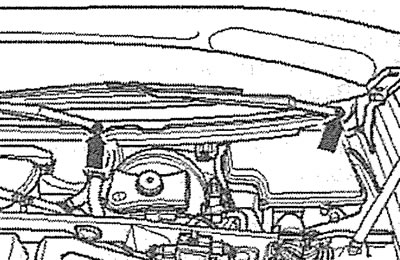

18.5. Odkręć nakrętki (zobacz strzałki) uchwyty ramion wycieraczek
6. Odkręć ramiona wycieraczek na osiach, odkręć nakrętki mocujące je i zdejmij ramiona.
7. Zdejmij zaciski montażowe (zobacz strzałki na ilustracji) i zdejmij osłonę 1 owiewki.

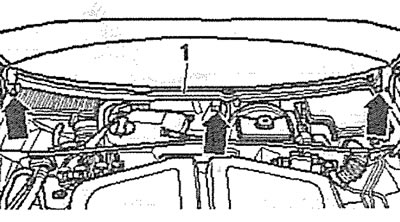

18.7. Zdejmij zaciski montażowe (zobacz strzałki na ilustracji) i zdejmij kratkę 1 owiewki
8. Odkręć śruby (zobacz strzałki na ilustracji) i zdejmij pokrywę skrzynki bezpieczników i przekaźników w komorze silnika.

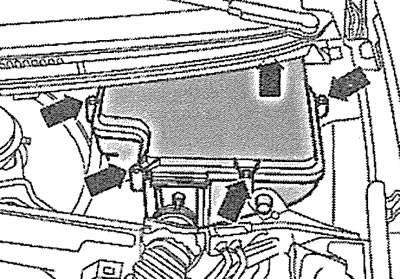

18.8. Odkręcić śruby (zobacz strzałki) i zdejmij pokrywę skrzynki bezpieczników i przekaźników w komorze silnika
9. Odkręć trzy śruby 1, następnie przesuń dźwignie napędowe szczotkotrzymacza 2 w kierunku wskazanym strzałkami na ilustracji i wyjmij je z obudowy owiewki, przesuwając je w prawo.

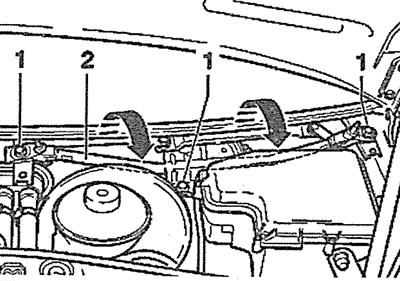

18.9. Odkręć trzy śruby 1, a następnie przesuń dźwignie napędowe uchwytu szczotki 2 w pokazanym kierunku (zobacz strzałki) i wyjmij je z obudowy owiewki, przesuwając je w prawo
10. Odłącz wtyczkę zasilającą silnik wycieraczek szyby przedniej.
11. Wyjąć pręt 1 z korby odkręcając nakrętkę 2 (zobacz ilustrację).

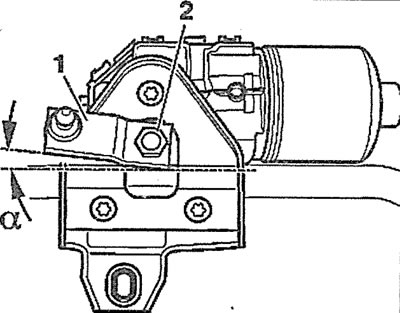

18.11. Wyjąć pręt 1 z korby odkręcając nakrętkę 2
12. Odkręć śruby 3 i wyjmij silnik wycieraczek (zobacz ilustrację 18.11).
Instalacja
Montaż silnika wycieraczek wykonuje się w odwrotnej kolejności niż jego demontaż.
