Spis treści: Wyjmowanie ↓ Instalacja ↓
Dolna strona zewnętrzna okładzin hamulcowych, której jest przymocowany do frezarskim klocki, zamknięta samoprzylepnej folii (folia). Po zainstalowaniu nakładki folię ochronną należy usunąć. Przed założeniem nowych klocków powierzchnia hamulca należy starannie oczyścić z zanieczyszczeń (odtłuścić). Wewnętrzna część buta jest przymocowana do cylindra koła.
Wyjmowanie
1. Zdejmij przednie koła i zabezpiecz tarczę hamulcową śrubą koła (zobacz strzałkę na ilustracji).

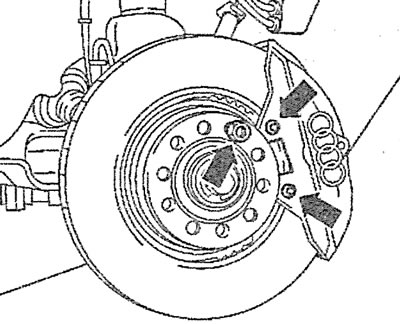

4.1. Zabezpiecz tarczę hamulcową wkręcając jedną śrubę koła (zobacz strzałkę)
2. Odkręć obie śruby mocujące zacisk za pomocą klucza nasadowego (zobacz strzałki na ilustracji 4.1).
3. Odłącz wtyczkę czujnika zużycia klocków hamulcowych.
4. Wyjmij wtyczkę z uchwytu podważając ją śrubokrętem i jednocześnie obracając o 90° (zobacz ilustrację).

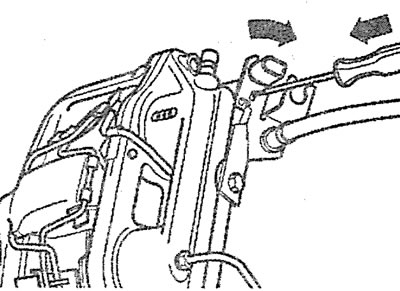

4.4. Wyjmij wtyczkę z uchwytu podważając ją śrubokrętem i jednocześnie obracając o 90°
5. Za pomocą klucza nastawnego naprzemiennie ściskaj górną i dolną część sprężyny dociskowej, przesuń je na bok i zwolnij z uchwytu (zobacz strzałki na ilustracji).

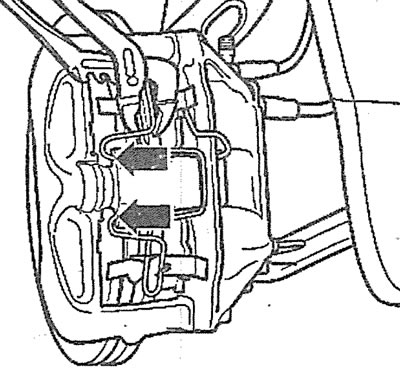

4.5. Za pomocą klucza nastawnego zwolnij sprężynę dociskową z uchwytu
6. Za pomocą płaskiego śrubokręta wciśnij tłok do cylindra koła i przesuń zacisk na zewnątrz (zobacz strzałki na ilustracji).

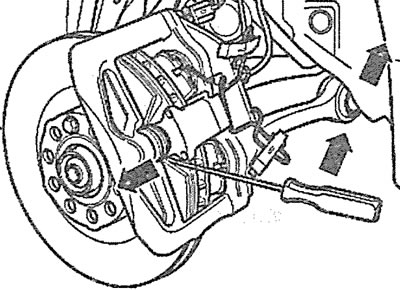

4.6. Za pomocą płaskiego śrubokręta wciśnij tłok do cylindra koła i przesuń zacisk na zewnątrz (zobacz strzałki)
Uwaga! Jeżeli poziom płynu hamulcowego w zbiorniczku jest wysoki, może on wytrysnąć po naciśnięciu tłoka, dlatego w takim przypadku zaleca się usunięcie części płynu ze zbiorniczka.
7. Zdejmij zewnętrzne klocki hamulcowe z zacisku, naciskając je śrubokrętem, aby odłączyć wypustki na klockach (zobacz strzałkę na ilustracji).

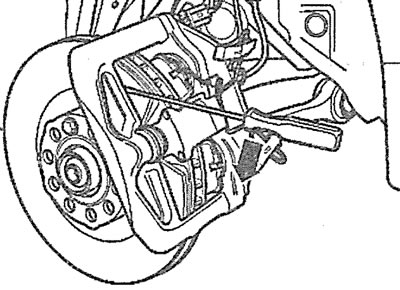

4.7. Zdejmij zewnętrzne klocki hamulcowe z zacisku, naciskając je śrubokrętem (zobacz strzałkę)
8. Przesuń zacisk w kierunku wskazanym strzałkami, aż do oporu, ostrożnie wypchnij wewnętrzne klocki hamulcowe z gniazd cylindrów i wyjmij je z zacisku (zobacz ilustrację).

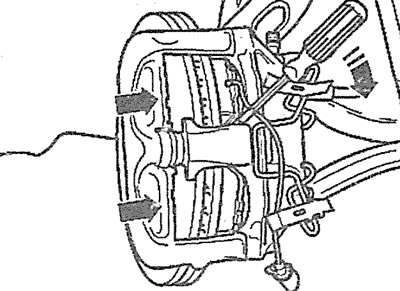

4.8. Przesuń zacisk w kierunku wskazanym strzałkami
Instalacja
9. Oczyść zacisk z kurzu i brudu oraz krawędzie tarczy hamulcowej z rdzy. Jeżeli podkładki nadają się do dalszego użytku, należy je oczyścić szczotką drucianą i szmatką.
10. Sprawdź tarczę hamulcową pod kątem pęknięć, zużycia lub uszkodzeń mechanicznych i w razie potrzeby wymień ją.
11. Zmierz grubość tarczy hamulcowej.
12. Zamontuj górne i dolne wewnętrzne klocki hamulcowe z czujnikiem zużycia w zacisku i zamocuj je w komorze cylindra, wsuwając wypustki na klockach do środka, unikając w ten sposób uszkodzenia mankietu cylindra. Zabezpiecz przewód czujnika zużycia w uchwycie (zobacz strzałki na ilustracji).

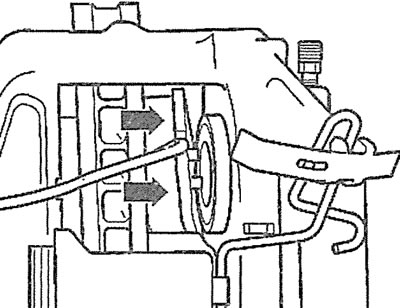

4.12. Zamontuj wewnętrzne klocki hamulcowe z czujnikiem zużycia w zacisku i zamocuj je w komorze cylindra, wsuwając wypustki na klockach do środka (zobacz strzałki)
13. Przesuń zacisk do oporu, usuń folię ochronną z zewnętrznych klocków hamulcowych, zamontuj klocki w zacisku i zabezpiecz sprężyną (zobacz ilustrację).
14. Odkręć śrubę mocującą koło, która zabezpiecza tarczę hamulcową.
15. Naciśnij pedał hamulca do końca kilka razy, aby umożliwić ułożenie się nowych klocków hamulcowych.
