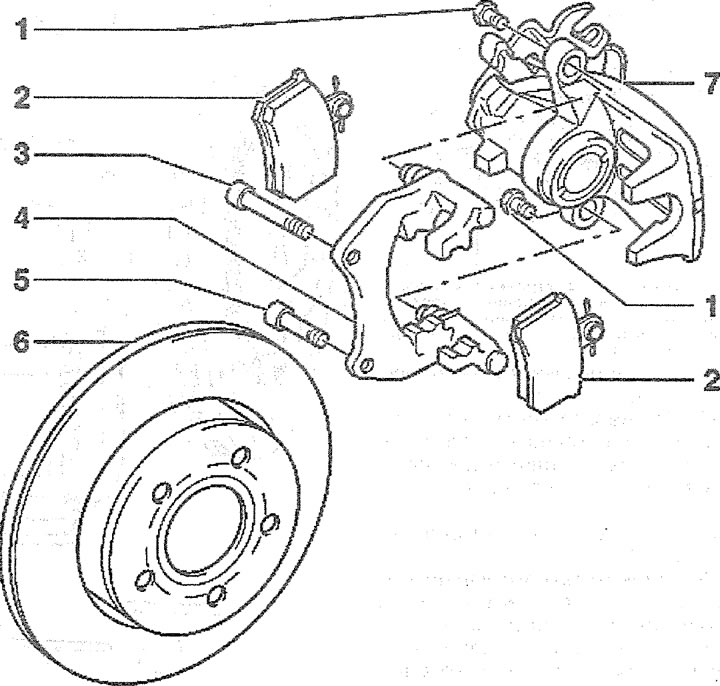

6.0. Mechanizm hamulca tylnego z zaciskiem C38:
1 - śruba mocująca zacisk do prowadnicy klocka hamulcowego. Moment dokręcania 35 Nm. Śruba jest samoblokująca i należy ją wymienić po każdym demontażu. Podczas odkręcania i dokręcania śruby należy przytrzymać kołek prowadzący, aby się nie obracał, przy pomocy klucza
2 - klocki hamulcowe. Należy koniecznie wymienić wszystkie cztery klocki w tym samym czasie
3 - śruba mocująca prowadnicę szczęk hamulcowych. Moment dokręcania 95 Nm
4 - prowadnica szczęk hamulcowych
z kołkami prowadzącymi i ich kapturkami. W komplecie ze smarem do sworznia prowadzącego. W przypadku uszkodzenia osłon palców należy zamontować nową prowadnicę z zestawu naprawczego i nasmarować palce
5 - śruba mocująca prowadnicę szczęk hamulcowych. Moment dokręcania 95 Nm
6 - tarcza hamulcowa. Podczas wymiany należy koniecznie wymienić obie tarcze hamulcowe w tym samym czasie
7 - wsparcie
