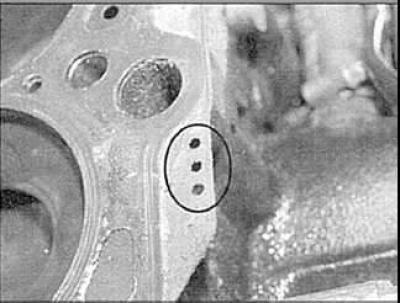

Otwory identyfikacyjne uszczelki głowicy cylindra (AAT)

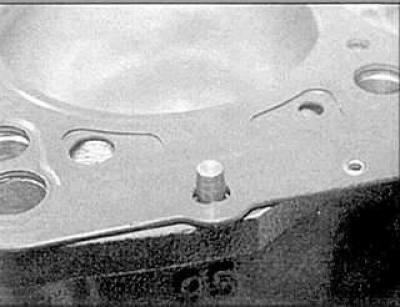

Kołki montażowe (AAT)
Wyjmowanie

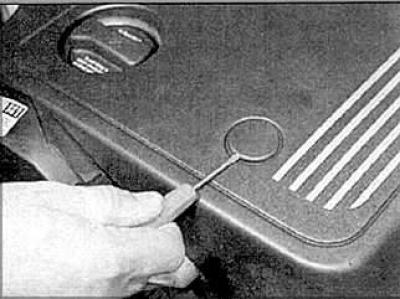

1. Odłącz ujemny przewód akumulatora.

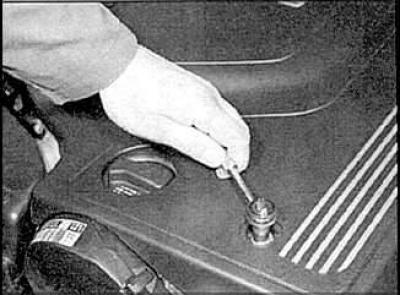

2. Zdejmij plastikowe osłony.

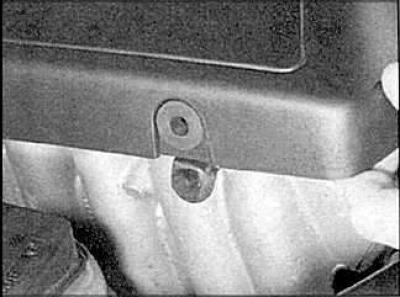

3. Odkręć nakrętki.
4. Zdejmij pokrywę.
5. Spuść olej silnikowy i płyn chłodzący.
6. Odłącz wszystkie węże od głowicy.
7. Zdejmij pasek napędowy pomocniczy.

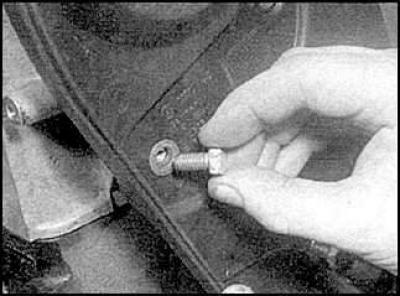

8. Zdejmij napinacz paska rozrządu i koło zębate wałka rozrządu.

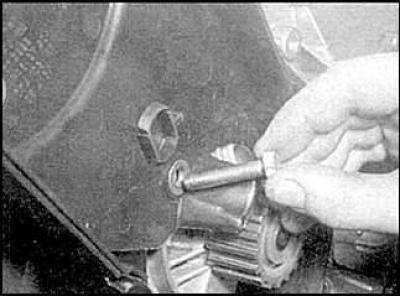

9. Odkręć krótkie śruby.

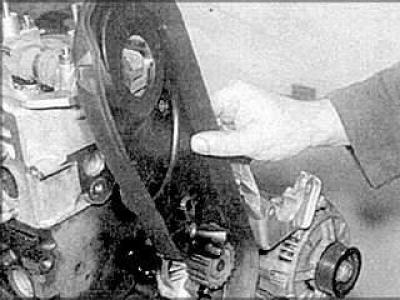

10. Odkręć długie śruby.
11. Zdejmij osłonę paska rozrządu.
12. Zdejmij pokrywę wałka rozrządu i pasek napędowy pompy paliwa.

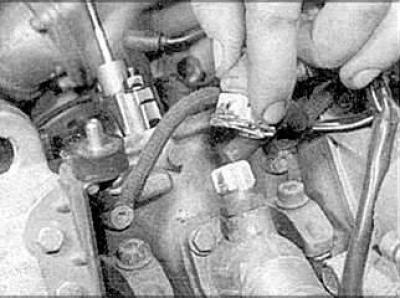

13. Odłącz przewody paliwowe od wtryskiwaczy.

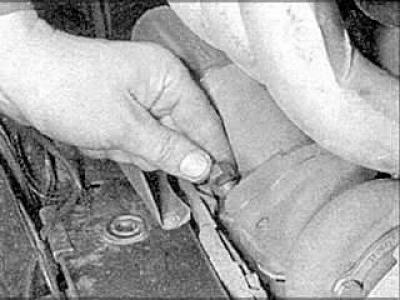

14. Odłącz od głowicy wszystkie przewody, które mogą przeszkadzać w jej demontażu.
15. Wyjmij turbosprężarkę, odłącz rurę wylotową od turbosprężarki.

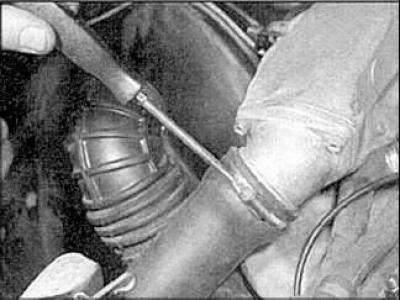

16. Odłącz rurę wydechową od kolektora wydechowego.

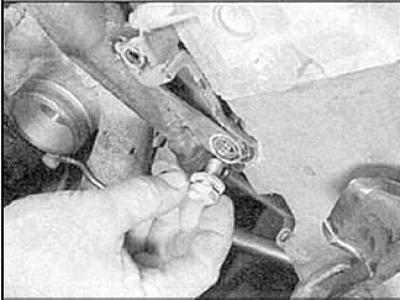

17. Zdejmij kolektor dolotowy i wydechowy.

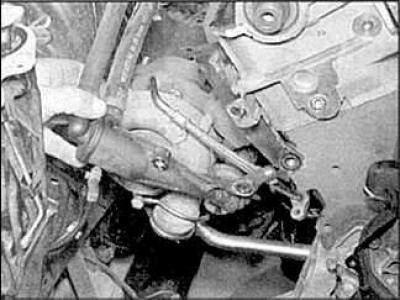

18. Odkręć śruby.

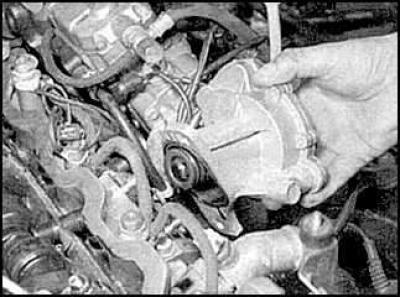

19. Odłącz przewody wentylacyjne.

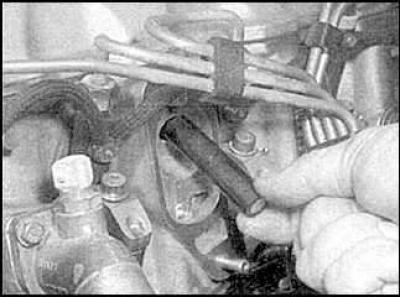

20. Wyjmij pompę podciśnieniową układu hamulcowego.

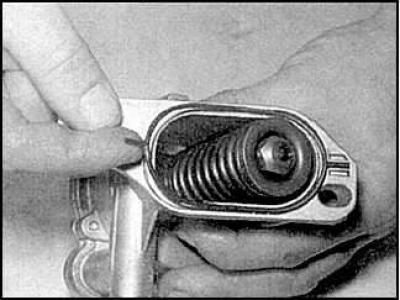

21. Wyjąć tłok z głowicy cylindra (AAT).

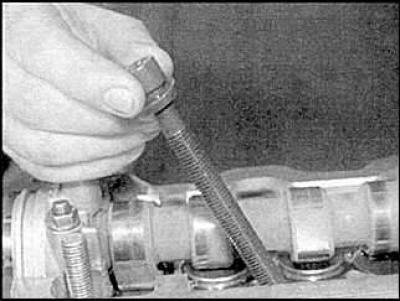

22. Zdejmij pierścień uszczelniający.

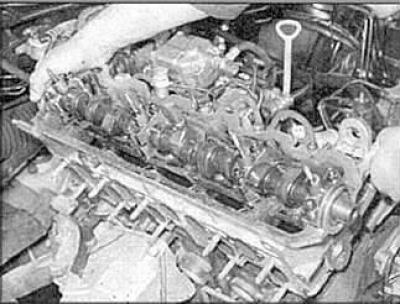

23. Odkręć śruby głowicy w kolejności odwrotnej do ich dokręcania (patrz Kolejność dokręcania śrub głowicy cylindra).
24. Zdejmij głowicę (AAT).
25. Zdejmij uszczelkę głowicy.
Badanie

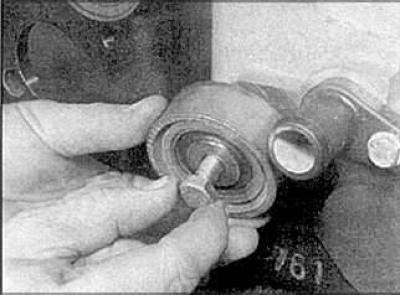

1. Aby uniknąć uszkodzenia napinacza paska pompy paliwa i przewodu płynu chłodzącego, zaleca się ich wymontowanie z głowicy.

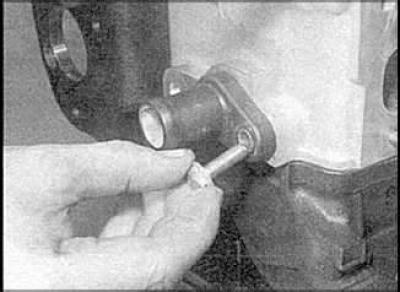

2. Zdejmij napinacz (AAT).

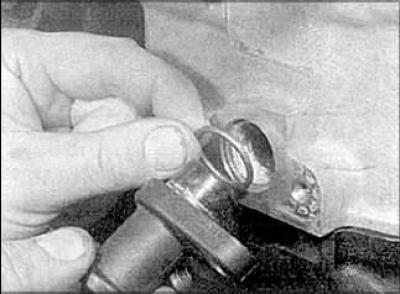

3. Odkręć śruby.
4. Wyjmij rurę (AAT).
5. Dokładnie wyczyść wszystkie powierzchnie i otwory elementów głowicy.

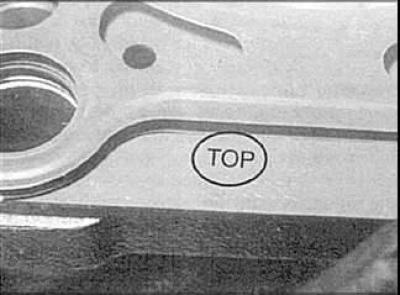

Zaznacz na górze uszczelki (AAT)

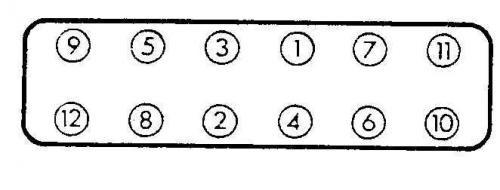

Kolejność dokręcania śrub głowicy cylindra
Instalacja

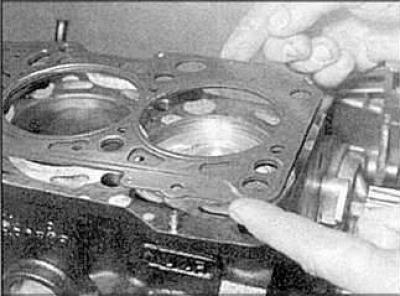

Głowicę montuje się w odwrotnej kolejności niż ją wymontowuje. Należy jednak pamiętać o założeniu nowej uszczelki głowicy i wymianie starych śrub.

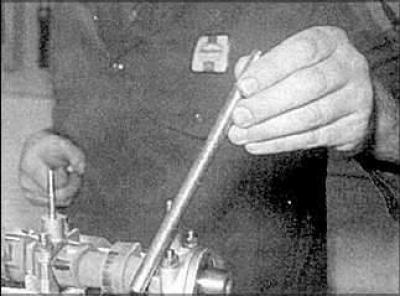

1. Zamontuj nową uszczelkę głowicy (AAT).

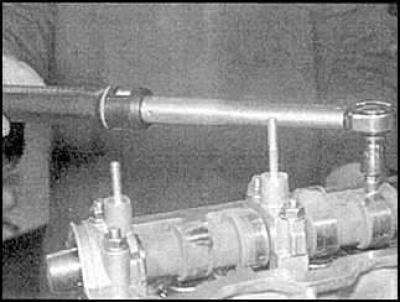

2. Po zamontowaniu głowicy należy usunąć kołki montażowe.

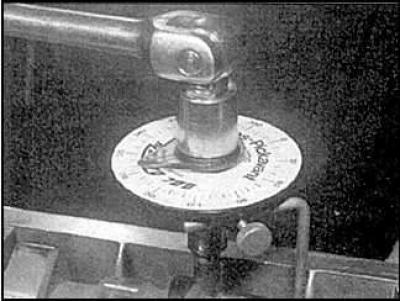

3. Dokręć śruby do określonego momentu obrotowego.
4. Dokręć śruby pod wymaganym kątem.
