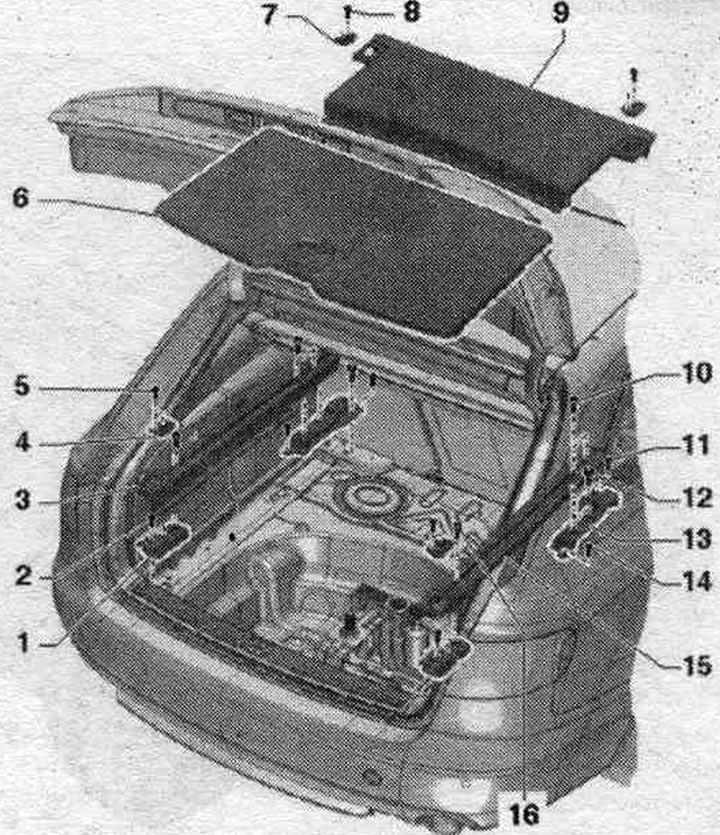

Wykładzina bagażnika - Avant
1. Osłona wnęki koła zapasowego.
2. Patrząc w stronę tylnej krawędzi. części ciała.
3. Płyta szczelinowa lub szyna montażowa.
4. Listwa boczna bagażnika.
5. Wykończenie bagażnika.
6. Siatka partycji.
7. Przednia część podłogi bagażnika: opcje: z wykładzinami rowkowanymi, z prowadnicami.
8. Tylna część podłogi bagażnika: opcje: z wykładzinami rowkowanymi, z prowadnicami.
Podszewka tylna. części ciała
1. Śruby: 4 szt.; 1,5 Nm.
2. Patrząc w stronę tylnej krawędzi. części ciała.
3. Zacisk: 4 szt.; włożyć do okładziny; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
Listwa boczna bagażnika
1. Listwa boczna bagażnika.
2. Zacisk: 2 szt.; włożyć do okładziny; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
3. Śruba: 1,5 Nm.
4. Gumowa końcówka do mocowania przegrody siatkowej.
5. Haczyk na torby.
6. Śruba: 3 Nm.
7. Osłona boczna bagażnika.
Partycja siatkowa
1. Śruba: 2 szt.; 9 Nm.
2. Przewodnik po przegrodzie siatkowej z tyłu siedzenia.
3. Osłona prowadnicy oparcia siedzenia.
4. Płyta montażowa.
5. Mocowanie: do ścianki działowej z siatki.
6. Śruba: 9 Nm.
7. Przegroda siatkowa: z tyłu. miejsc.
8. Uchwyt: do ścianki działowej z siatki.
9. Śruba: 2 szt.; 4,5 Nm.

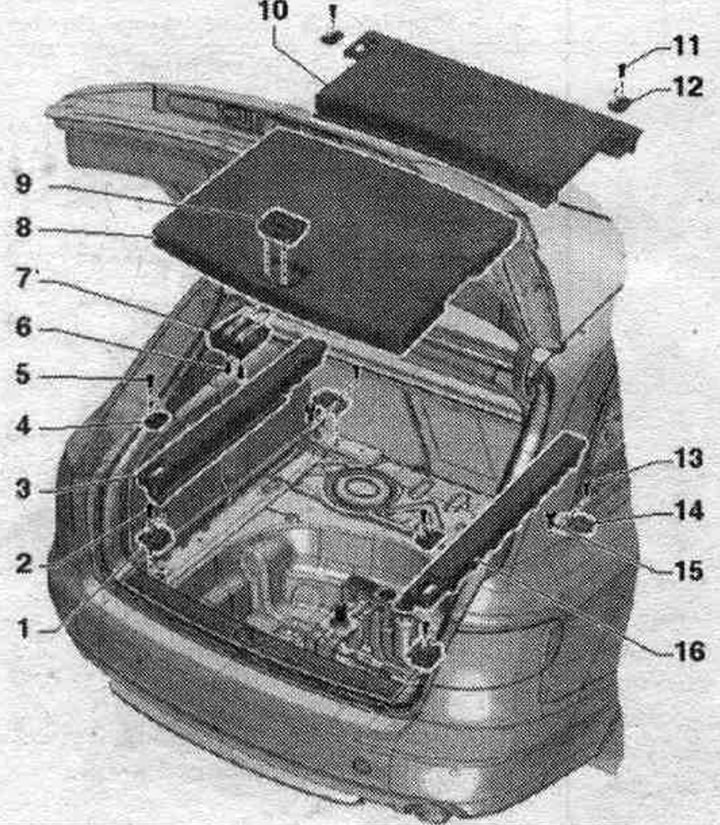

Podłoga bagażnika z wyściółką szczelinową
1. Uchwyt tylny.
2. Śruba: 2 szt.; 9 Nm.
3. Nakładka szczelinowa.
4. Oczko montażowe.
5. Śruba: 2 szt.; 6 Nm.
6. Śruba: 2 szt.; 1,2 Nm.
7. Wspornik: do dolnego uchwytu bagażnika.
8. Tylna część podłogi bagażnika.
9. Uchwyt: do podłogi bagażnika.
10. Przednia część podłogi bagażnika: z wkładką profilową na zestaw narzędzi.
11. Śruba: 2 szt.; 6 Nm.
12. Oczko montażowe.
13. Śruba: 9 Nm.
14. Uchwyt przedni.
15. Śruba: 55 Nm.
16. Nakładka szczelinowa.

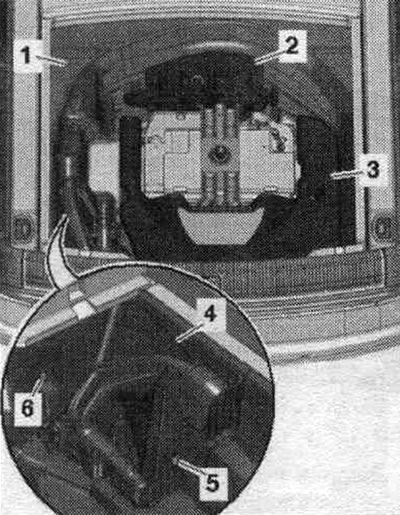

Moment dokręcania uchwytu urządzenia do zawieszania "4" na korpusie
Dokręć nakrętki "5" i "6" momentem 4 Nm. Zignoruj "poz. 1, 2, 3".
Podłoga bagażnika z szyną podporową
1. Uchwyt tylny.
2. Śruba: 2 szt.: 9 Nm.
3. Lewa kolumna.
4. Oczko montażowe.
5. Śruba: 2 szt.; 6 Nm.
6. Tylna część podłogi bagażnika.
7. Oczko montażowe.
8. Śruba: 2 szt.; 6 Nm.
9. Przednia część podłogi bagażnika: z wkładką profilową na zestaw narzędzi.
10. Śruba: 2 szt.; 7 Nm.
11. Śruba: 9 Nm.
12. Śruba: 55 Nm.
13. Uchwyt przedni.
14. Wspornik: do dolnego uchwytu bagażnika.
15. Podpora prawa.
16. Śruba: 7 Nm.
Wykładziny bagażnika - Avant
1. Dolna część bagażnika.
2. Wyściółka bagażnika, górna.

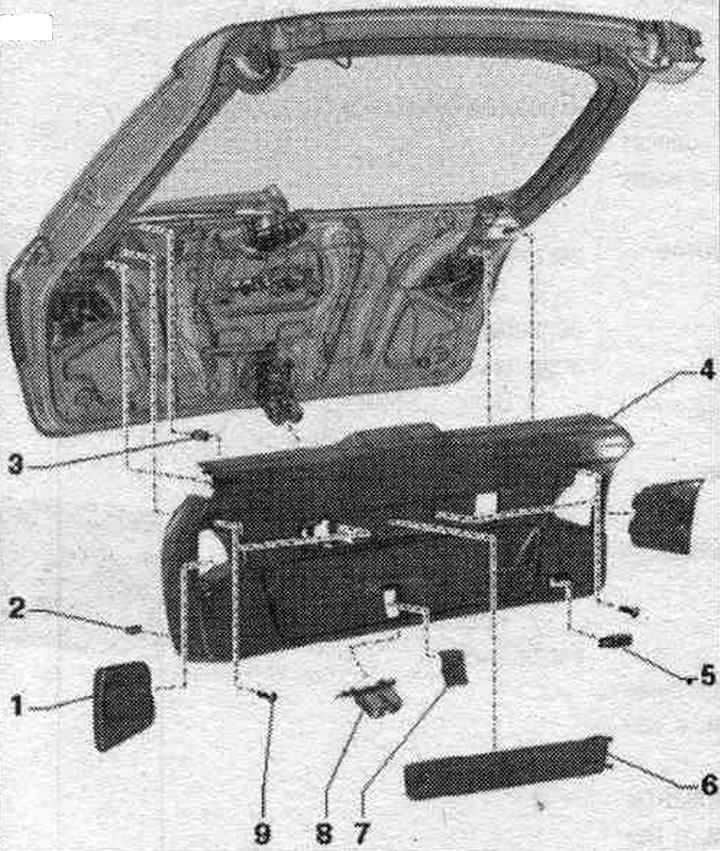

Dolna część bagażnika
1. Podszewka tylna. latarnia.
2. Ogranicznik gumowy: 6 szt.; włożyć do okładziny.
3. Zacisk: 12 szt.; włożyć do okładziny; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
4. Dolna część bagażnika.
5. Światło bagażnika.
6. Osłona trójkąta ostrzegawczego.
7. Nakładka: do awaryjnego zwalniania.
8. Listwa zamka bagażnika
9. Śruby: 4 szt.; 2 Nm.
Wyjmowanie i instalowanie dolnej osłony bagażnika

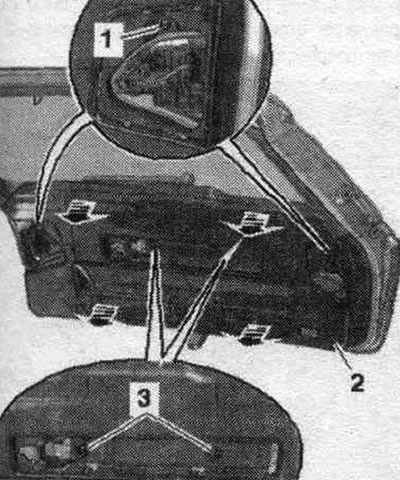

Zdejmij lampkę bagażnika. Zdejmij przycisk otwierania pokrywy bagażnika w bagażniku modelu E406. Zdejmij osłony tylnych świateł. Zdejmij osłonę trójkąta ostrzegawczego i wyjmij trójkąt ostrzegawczy. Odkręć śruby "1" i "3". Ostrożnie zdejmij dolną osłonę "2" z bagażnika. W tym celu zwolnij zatrzaski osłony za pomocą dźwigni "80-200" z bagażnika. Sięgnij pomiędzy osłonę a pokrywę bagażnika i odłącz pozostałe klipsy. Zdejmij dolną osłonę bagażnika.
Instalacja

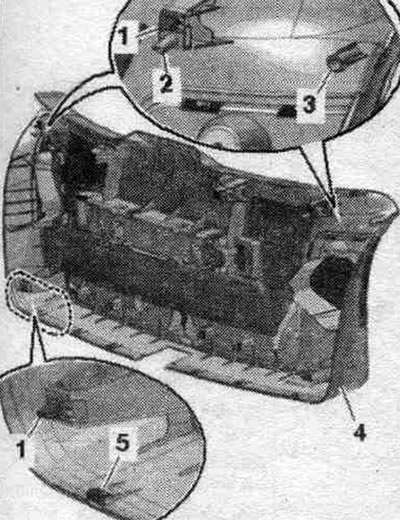

Montaż odbywa się w odwrotnej kolejności. Jeżeli klipsy "1" listwy pozostają w punktach mocowania bagażnika, należy je wyjąć i umieścić na listwie w celu montażu. Sprawdź zaciski pod kątem uszkodzeń i odkształceń; w razie konieczności wymień je. Sprawdź czy wszystkie gumowe odbojniki "5" znajdują się w okładzinie. Najpierw włóż dolną osłonę bagażnika "4" do trzpienia centrującego "2" i "3", a następnie dociśnij, aż zatrzaśnie się na swoim miejscu.

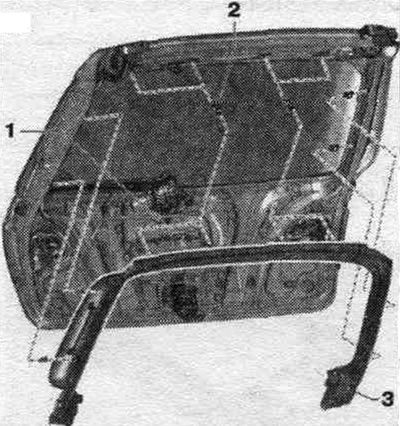

Wykończenie górnego bagażnika
1. Ogranicznik gumowy: 11 szt.; włożyć do okładziny.
2. Zacisk: 8 szt.; włożyć do okładziny; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
3. Wyściółka bagażnika, górna.
