Spis treści: Okładzina sufitowa ↓ Opcje wykończenia sufitu ↓

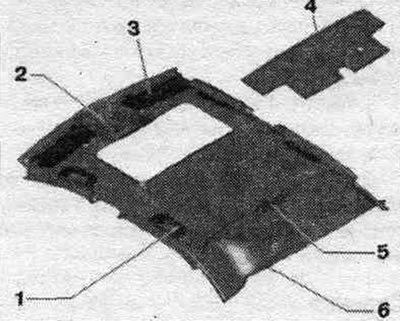

Okładzina sufitowa
1. Reling dachowy.
2. Do oświetlenia wnętrza przedniego.
3. Osłona przeciwsłoneczna.
4. Wzmocnienia dachu.
5. Tylne światło wewnętrzne/światło do czytania.
6. Okładzina sufitowa: opcje: bez przesuwnego dachu, z przesuwnym dachem.

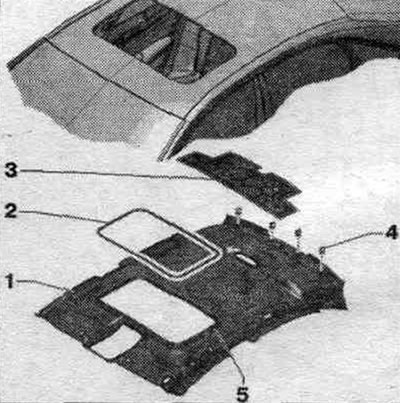

Opcje wykończenia sufitu
1. Podsufitka: opcje: bez przesuwnego dachu, z przesuwnym dachem.
2. Rama: Tylko dla wersji z przesuwanym dachem, oznaczenie skierowane w stronę bagażnika.
3. Wzmocnienia dachu: opcje: bez przesuwnego dachu, z przesuwnym dachem.
4. Klips: 4 szt.: zamontować w listwie sufitowej; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
5. Zacisk: Tylko wersja z dachem przesuwnym; 15 szt.; zamontować w listwie sufitowej; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
Wyjmowanie
Odchyl oparcia przednich foteli pod kątem 45°. Zdejmij górną osłonę słupka A. Zdejmij górną osłonę słupka B. Zdejmij osłonę słupka D. Zdejmij osłony przeciwsłoneczne. Zdejmij środkową podporę osłony przeciwsłonecznej. Zdejmij przednią szybę. Zdemontuj poręcze w dachu. Wyjmij oświetlenie wewnętrzne/lampkę do czytania.

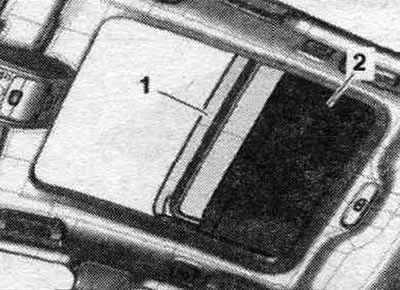

Wersja z dachem przesuwnym: Całkowicie otwarty dach przesuwny "1". Otwarta roleta przeciwsłoneczna "2" na około 2/3 wysokości.

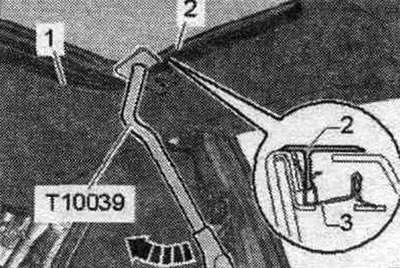

Wyczyść dźwignię zwalniającą "T10039", aby zapobiec zanieczyszczeniu listwy sufitowej. Przesuń dźwignię "T10039" między ramą "2" otwierania dachu przesuwnego a podsufitką "1", aż poczujesz jeden z zamków "3". Odblokuj zamki sekwencyjnie za pomocą dźwigni "T10039", jak pokazano na rysunku "strzałka".
Wszystko

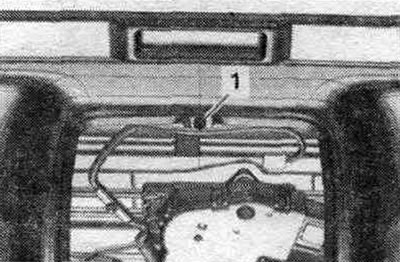

Odkręcić (jeśli dostępne) śruba "1" z otworu w dachu do oświetlenia wnętrza/lampki do czytania.

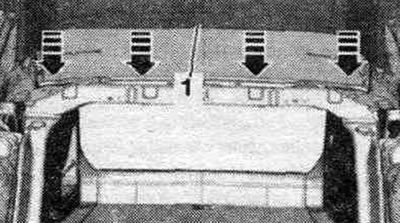

Odblokuj tylną podsufitkę "1". części ciała "strzałki".
Wyjmij panel sufitowy przez przedni otwór szklany.
Instalacja
Wersja z dachem przesuwnym: Jeśli klipsy podsufitki pozostają w punktach mocowania nadwozia, należy je wyjąć i przesunąć na podsufitkę w celu montażu. Sprawdź zaciski pod kątem uszkodzeń i odkształceń; w razie konieczności wymień je. Montaż odbywa się w odwrotnej kolejności. Przed montażem należy wyśrodkować podsufitkę i docisnąć ją, aż uchwyty montażowe wskoczą na swoje miejsce w punktach mocowania na nadwoziu.
