Spis treści: Wykończenie wnętrza ↓ Wykończenie słupka A na górze ↓ Listwa progowa drzwi przednich ↓ Listwy progowe tylne ↓ Wykończenie słupka B ↓ Listwa słupka C ↓ Listwa słupka D ↓ Podnóżek i wykładzina podłogowa ↓ Tylna półka ↓

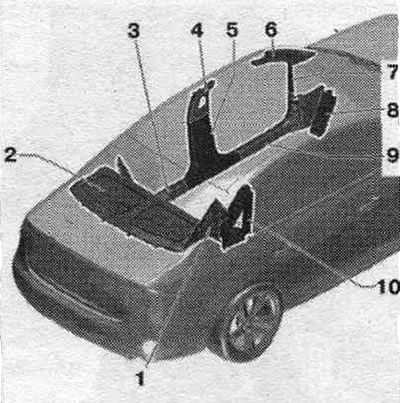

Wykończenie wnętrza
1. Okładzina słupków D.
2. Półka tylna.
3. Nakładka progu tylnego.
4. Obróbka słupków B u góry.
5. Oblicowanie słupków B u dołu.
6. Górne wykończenie słupków A.
7. Osłona szczelinowa słupka A.
8. Podnóżek/wykładzina podłogowa.
9. Nakładka progu przedniego.
10. Okładzina słupków C.

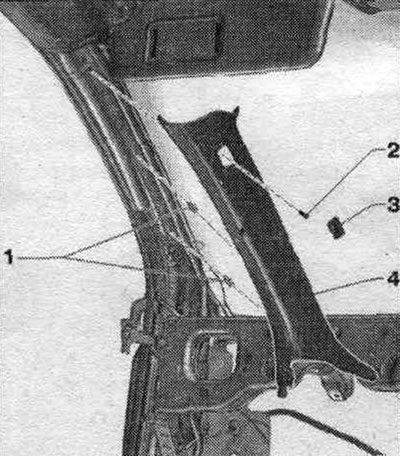

Wykończenie słupka A na górze
1. Zszywki: Włóż do wykończenia; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
2. Śruba: Po każdym wyjęciu należy ją ponownie zamontować: Zawsze czyścić otwór gwintowany na śrubę, np. za pomocą gwintownika; 3,5 Nm.
3. Pokrywa: z ikoną "Poduszka powietrzna"; ostrożnie odpiąć; integralny element nakładki.
4. Górne wykończenie słupków A.

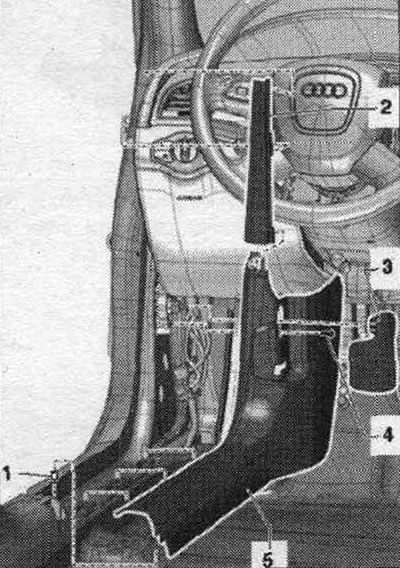

Listwa progowa drzwi przednich
1. Zacisk: 4 szt.; włożyć do obudowy; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
2. Osłona szczelinowa słupka A.
3. Dźwignia napędu linkowego; jeździ tylko poboczem.
4. Śruba: tylko po stronie kierowcy.; 2,5 Nm.
5. Nakładka progu przedniego.

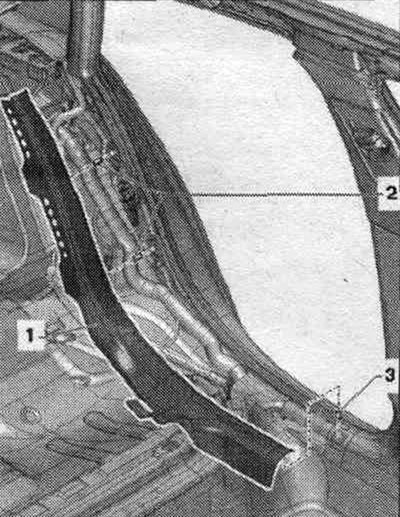

Listwy progowe tylne
1. Nakładka progu tylnego.
2. Klips: Włóż do listwy progowej; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
3. Klips: Włóż do listwy progowej; w przypadku uszkodzenia lub odkształcenia należy je wymienić.

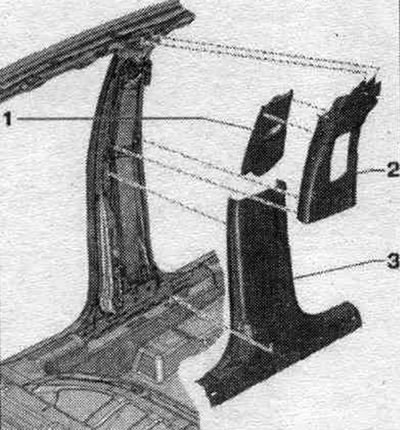

Wykończenie słupka B
1. Suwak: regulacja położenia pasa bezpieczeństwa. według wysokości; szczegół górnego wykończenia słupków B na górze.
2. Obróbka słupków B u góry.
3. Oblicowanie słupków B u dołu.

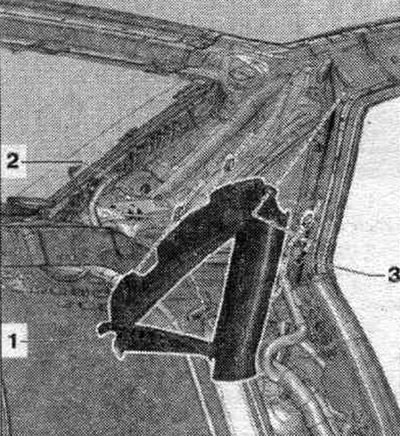

Listwa słupka C
1. Okładzina słupków C.
2. Zacisk: 3 szt.; włożyć do okładziny; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
3. Zacisk rozprężny: ostrożnie odpiąć.

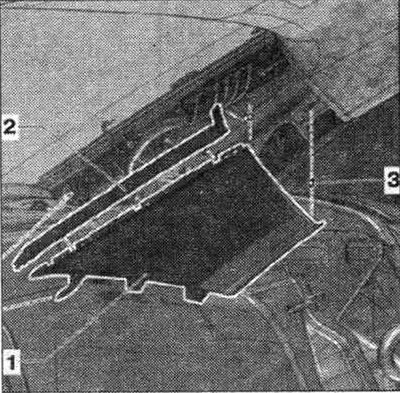

Listwa słupka D
1. Okładzina słupków D.
2. Pokrowiec: na prowadnicę osłony przeciwsłonecznej.
3. Zacisk: 2 szt.; włożyć do okładziny; w przypadku uszkodzenia lub odkształcenia należy je wymienić.

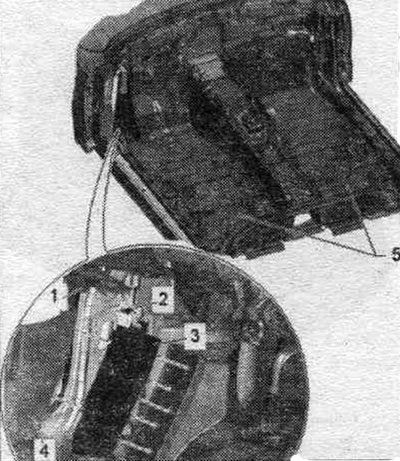

Podnóżek i wykładzina podłogowa
1. Listwa panelu przedniego po stronie kierowcy.
2. Zacisk: Włóż do podnóżka.
3. Podnóżek: Nie można go zdemontować bez uszkodzenia.
4. Nakładka progu przedniego.
5. Wykładzina podłogowa: twarda.

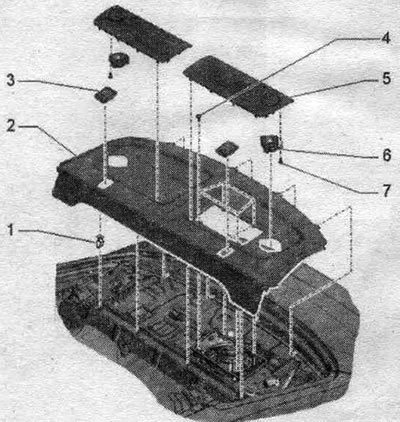

Tylna półka
1. Zacisk: 4 szt.; włożyć do tylnej półki; w przypadku uszkodzenia lub odkształcenia należy je wymienić.
2. Półka tylna: opcje: bez rolety przeciwsłonecznej, z roletą przeciwsłoneczną; włożony do ramy tylnej. szkło.
3. Pokrywa.
4. Śruby: 4 szt.; 2 Nm.
5. Osłona głośnika.
6. Mówca.
7. Śruby: 4 szt.

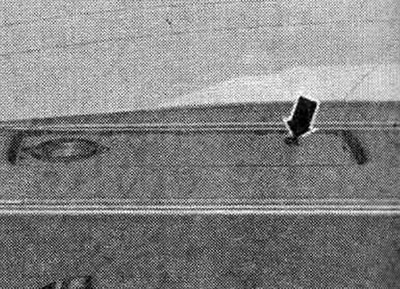

Moment dokręcania z tyłu. półki na wkładce dystansowej z tyłu. półki
Możliwość konfiguracji z dodatkowym wyposażeniem. mocowanie: dokręcić śrubę "strzałka" momentem 2 Nm.
Moment dokręcania wkładki dystansowej tylnej. półki na korpusie
Możliwość konfiguracji z dodatkowym wyposażeniem. mocowanie: dokręcić śrubę "2" wkładki dystansowej "1" momentem 2 Nm. Kołek blokujący "strzałka" musi wejść w otwór w korpusie.
