Wyjmowanie zespołu lusterka
- 1 - śruba montażowa;
- 2 - kształtowana część piankowa do izolacji akustycznej;
- 3 - złącze wielopinowe.
Demontaż szkła lustrzanego (4)
- 1 - czarna listwa pod lustrem;
- 2 - śruby czołowe;
- 3 - silnik serwo.
Strzałki pokazują elementy mocujące na szkle lustra.

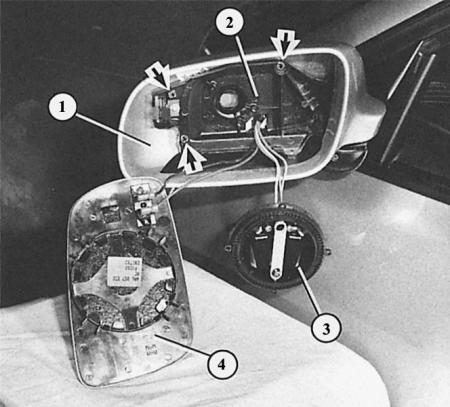

Demontaż obudowy lusterka (1)
- 2 - uchwyt lustra;
- 3 - silnik serwo;
- 4 - szkło lustrzane.
Strzałki wskazują śruby mocujące obudowę lusterka do uchwytu.
Wymiana szkła lustrzanego
Szkło lusterka w lusterkach Audi A4 mocowane jest wyłącznie za pomocą klipsów sprężynowych. Demontaż:
1. Odkręć obie śruby krzyżakowe znajdujące się u dołu lustra i zdejmij czarną listwę.
2. Przesuń osłonę na bok, aby usunąć klipsy.
3. W przypadku obecności wiórów należy założyć rękawice robocze.
4. Przez otwór u dołu lustra można dostać się do kilku klipsów mocujących szkło lustra do serwosilnika.
5. Wyjmij dostępne elementy mocujące z rowków za pomocą śrubokręta – wówczas będziesz mógł całkowicie docisnąć szkło.
6. Odłączyć złącze ogrzewania lusterka.
7. Podczas montażu włóż szkło lustra w sprężyny cierne na obudowie. Umieść szkło na pierścieniu serwomotoru i dociśnij je tak, aby weszło w zaciski.
8. Naciśnij środek szklanki i załóż ponownie rękawiczki.
Demontaż obudowy lusterka
1. Zdejmij szkło lusterka.
2. Odkręć serwomotor i wyjmij go.
3. Odkręć trzy śruby i podnieś obudowę z uchwytu.
Wyjmowanie zespołu lusterka
1. Wciśnij czarny trójkątny panel dekoracyjny w trójkąt przedniej szyby od wewnątrz.
2. Odłącz złącze wielopinowe.
3. Odkręć śrubę mocującą podstawę lustra.
4. Zdejmij zespół lusterka.
Wskazówka: Informacje dotyczące obsługi i regulacji lusterka elektrycznego można znaleźć w rozdziale Instrumenty i wskaźniki.
