Napomena: Prije nego počnete, pročitajte upozorenja u stavak 5 o štetnosti azbestne prašine.
Ispitivanje
Napomena: Ako jedan disk zahtijeva zamjenu, oba se moraju zamijeniti kako bi se održalo ravnomjerno kočenje kotača. Za sastavljanje će biti potrebna nova matica glavčine.
1. Postavite klinove ispod prednjih kotača, uključite mjenjač za vožnju unatrag (ili "P" u slučaju automatskog mjenjača). Podignite stražnji dio vozila i postavite sigurnosna postolja. Uklonite odgovarajući kotač.
2. Provjera diska je opisana u stavak 6.
Uklanjanje
3. Odvrnite dva pričvrsna vijka nosača čeljusti i uklonite cijelu čeljust s diska. Zavežite čeljust žicom za postolje kako biste izbjegli opterećivanje kočionog crijeva. Ako je potrebno, nosač se može zasebno ukloniti kao što je opisano u stavak 9.

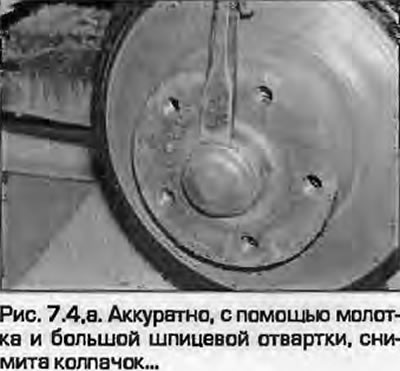

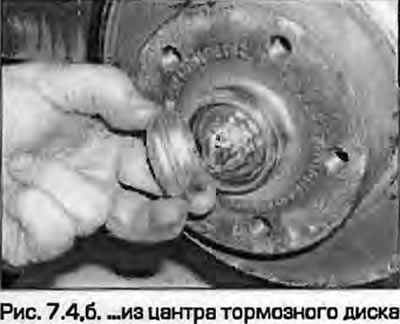

4. Pomoću čekića i velikog ravnog odvijača pažljivo uklonite kapicu matice glavčine (Sl. 7.4). Ako se kapica ošteti tijekom skidanja, mora se zamijeniti.
 |
 |

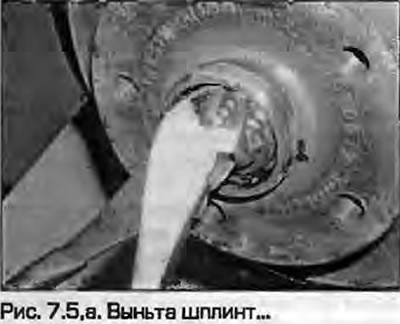

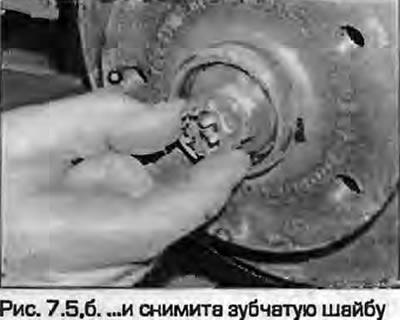

5. Uklonite rascjepka s matice glavčine i skinite pričvrsni prsten. Bacite rascjep, potreban je novi za ugradnju (crtež. 7.5, a, 6).
 |
 |

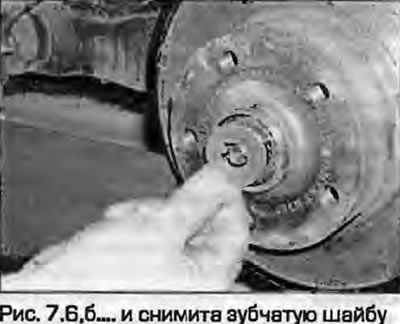

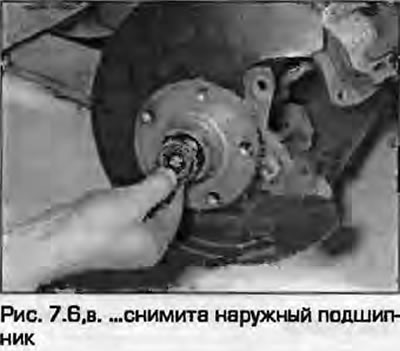

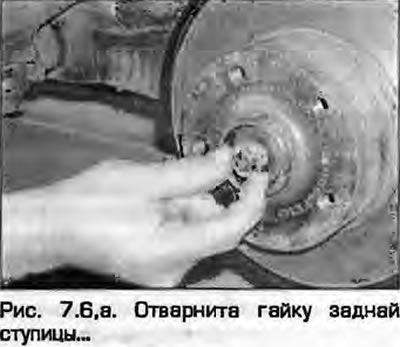

6. Otpustite maticu stražnje glavčine i uklonite nazubljenu podlošku. Uklonite vanjski ležaj glavčine (bez vanjskog prstena) (crtež. 7.6, a-b).
 |
 |

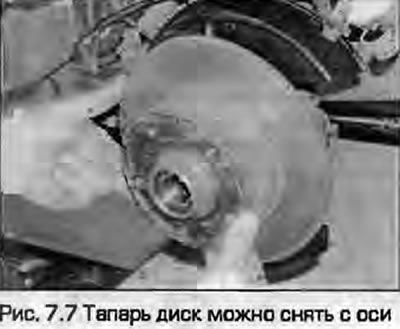

7. Sada možete ručno ukloniti disk s glavčinom s osovine glavčine (Sl. 7.7).
Montaža
8. Ako postavljate novi disk, uklonite zaštitni premaz s diska pomoću prikladnog otapala. Ako je potrebno, ugradite unutarnji ležaj i brtvu kako je opisano u poglavlje 10. Temeljito podmažite vanjski ležaj.
9. Podmažite brtvu glavčine na disku i postavite disk na osovinu.
10. Ugradite vanjski ležaj i nazubljenu zapornu pločicu sa zubom u utor na osovini.

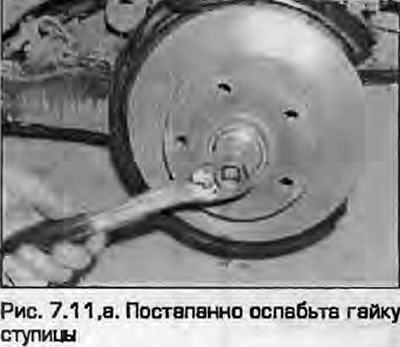

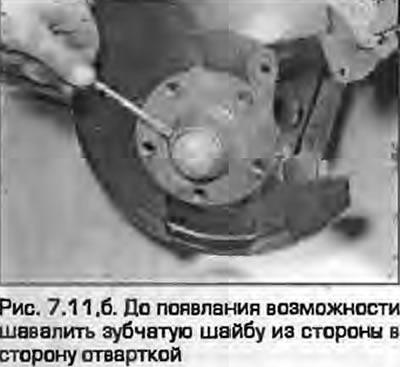

11. Zategnite maticu glavčine dok se ne zaustavi uz podlošku, a zatim okrenite disk tako da se ležajevi "poravnaju sami". Postupno otpuštajte maticu dok odvijačem ne budete mogli malo pomicati nazubljenu podlošku s jedne na drugu stranu (crtež. 7.11, a, b).
 |
 |
Napomena: potrebna je vrlo mala sila za pomicanje perilice.

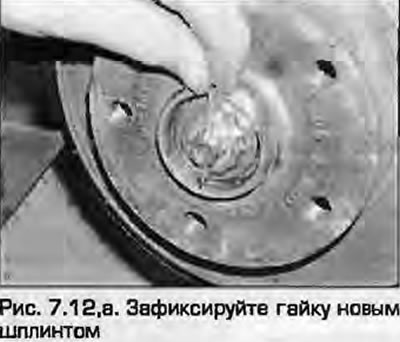

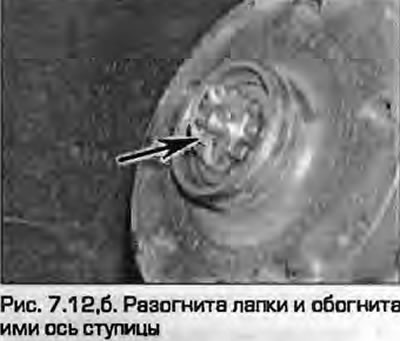

12. Nakon podešavanja matice, postavite pričvrsni prsten i novi rascjepka. Raširite noge rascjepka (Sl. 7.12).
 |
 |
13. Postavite središnju kapicu, pritišćući je dok se ne zaustavi uz "ramena".
14. Prije ugradnje čeljusti, provjerite je li disk čist s obje strane. Postavite čeljust na disk. Zategnite pričvrsne vijke čeljusti na navedeni moment.
15. Ugradite kotač, spustite automobil. Zategnite pričvrsne vijke kotača na specificirani moment kako je opisano u poglavljima 1A ili 1B.
