Ланцужны прывад — зняцце і ўстаноўка камплектуючых (Audi A4 B8)

Зняцце і ўстаноўка левай і правай накрывак прывадных ланцугоў

Пры зваротным мантажы ўсталяваць усе кабельныя сцяжкі там. дзе яны былі ўсталяваныя першапачаткова. Зняць задні кажух рухавіка -верхнія стрэлкі-. А/м без сіст. падачы другаснага паветра: зняць перадпакой сценку водаадводнага кораба. А/м з сістэмай падачы другаснага паветра: зняць які адпавядае камбінаваны клапан падачы другаснага паветра.

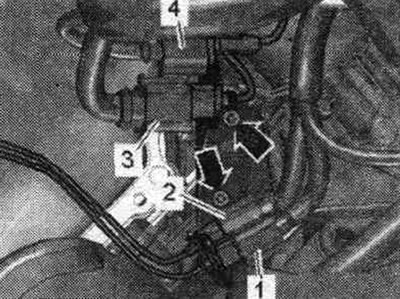

Левае вечка прываднага ланцуга: Выняць электрараздымы "1...4" з кранштэйна і адвесці ў бок. "Стрэлкі" не ўлічваць. Вызваліць электрычныя правады.

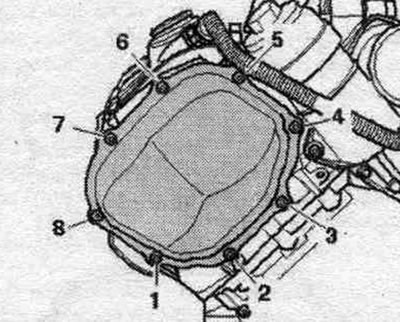

Адкруціць ніты "1...8" і зняць левае вечка ланцуга прывада.

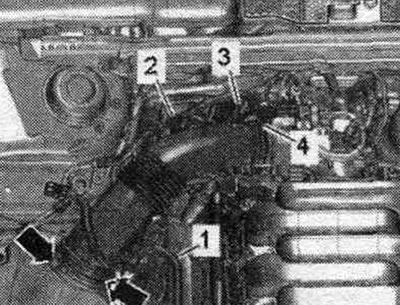

Правае вечка прываднага ланцуга: Вызваліць топл. магістраль "1" і провад "2" да абсорбера з актываваным вуглём на паветраправодзе. Зняць вакуумны шланг "3" з патрубка на паветраправодзе. Зняць паветраводную трубку, для гэтага прыслабіць хамут "4" і разблакаваць фіксатары "стрэлкі".

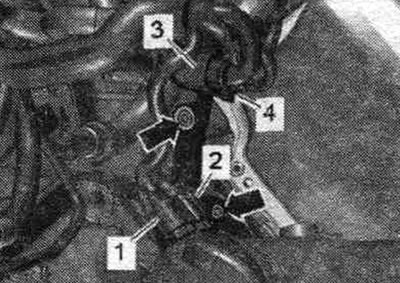

Выняць электрараздымы "1...4" з кранштэйна і адвесці ў бок. "Стрэлкі" не ўлічваць.

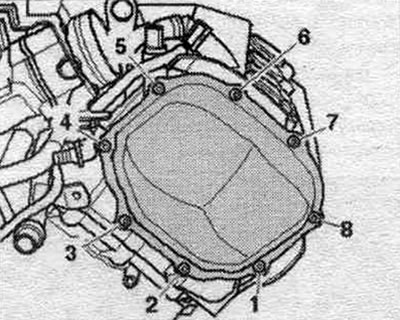

Адкруціць ніты "1...8" і зняць правае вечка ланцуга прывада.

Ўстаноўка

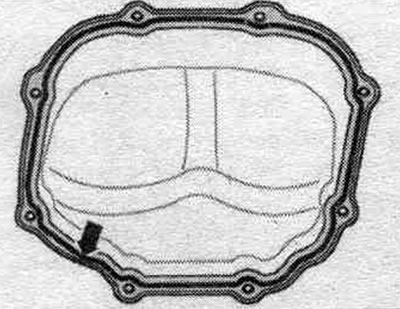

Выдаліць рэшткі герметыка на вечках прывадных ланцугоў, блоку цыліндраў і ГБЦ, напрыклад, якая верціцца шчоткай-асадкай з пластмасавым шчаціннем. Ачысціць пасадачныя паверхні; на іх не павінна быць алею і змазкі. Выконваць тэрмін прыдатнасці герметыка. Адразаць носік цюбіка па пярэдняй пазнацы (дыяметр адтуліны прибл. 2 мм). Небяспека закаркоўвання каналаў сістэ. змазкі пры лішку герметыка. Валік герметыка не павінен быць тоўшчы паказанага памеру. Вырабіць валік герметыка "стрэлка" на чыстую пасадачную паверхню левага вечка прываднага ланцуга, як паказана на малюнку. Таўшчыня джгута герметыка: 2,5 мм. Вечкі прывадных ланцугоў павінны быць устаноўлены на працягу 5 хвілін пасля нанясення герметыка.





Уставіць левае вечка ланцуга ГРМ і зацягнуць ніты. Вырабіць валік герметыка "стрэлка" на чыстую пасадачную паверхню правага вечка прываднага ланцуга, як паказана на малюнку. Таўшчыня джгута герметыка: 2,5 мм. Уставіць правае вечка ланцуга ГРМ і зацягнуць ніты. Ўстаноўка ў зваротным парадку. Усе шлангавыя злучэнні замацаваць шлангавымі хамутамі адпаведнага стандарту.

А/м без сіст. падачы другаснага паветра: усталяваць перадпакой сценку водаадводнага палукашка. А/м з сістэмай падачы другаснага паветра: усталяваць камбінаваны клапан падачы другаснага паветра.

Ланцужныя прывады распредвалов

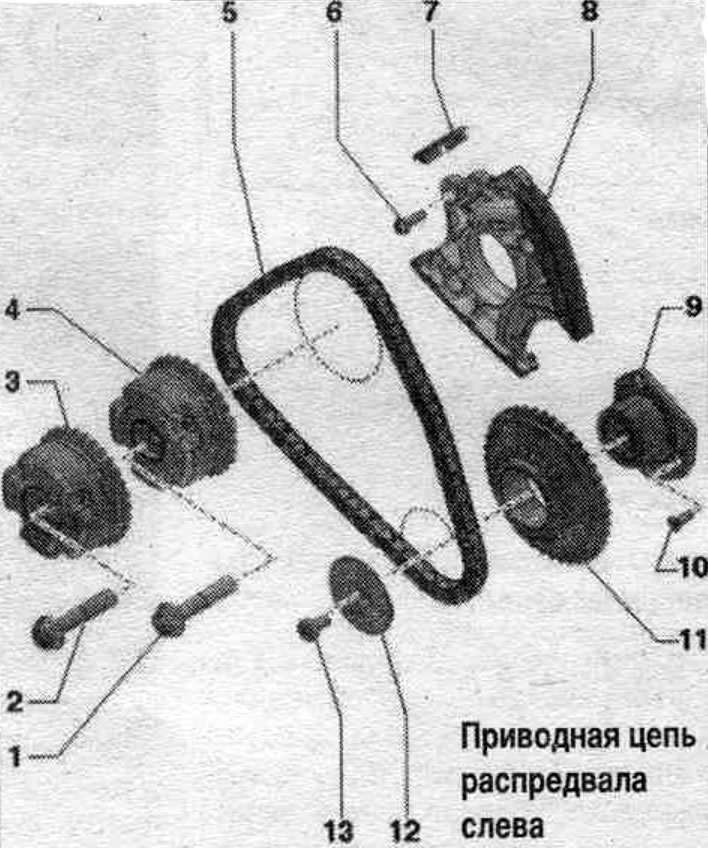

Прывадны ланцуг распредвала злева

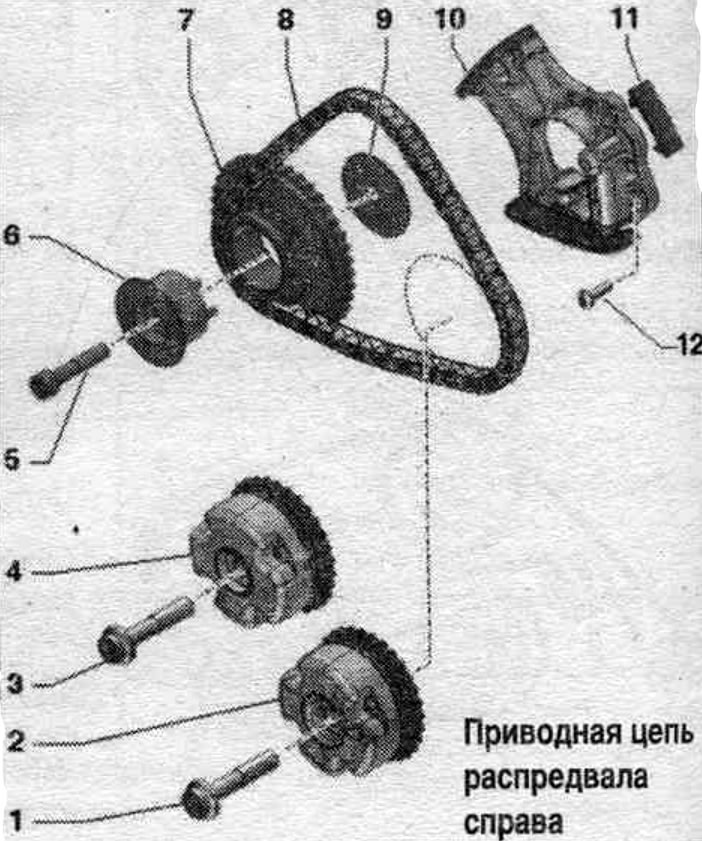

Прывадны ланцуг распредвала справа

Зняцце ланцугоў з распредвалов

Наступнае апісанне мяркуе, што прывадныя ланцугі распредвалов застаюцца на рухавіку. Зняць якое адпавядае вечка ГБЦ. Зняць ахоўныя кажухі ланцуга распредвала злева і даведка. Зняць шумаізаляцыйныя экраны "1" і "2".

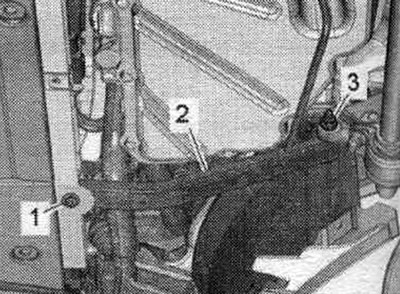

А/м без помпы выбягання ОЖ "V51": Выкруціць ніт "1", а таксама гайку "3" і зняць левую распорку "2" рамкі радыятара.

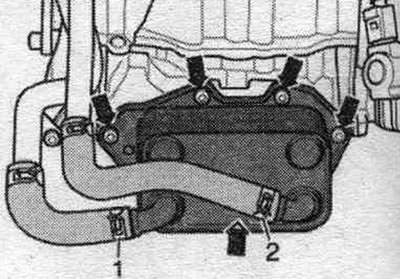

Усталяваць прынаду для адпампоўкі і збору алею пад рухавік. Вывярнуць балты "стрэлкі" і падвязаць алейны радыятар з падлучанымі шлангамі ОЖ "1" і "2" у баку.



А/м з помпай для рэцыркуляцыі ОЖ "V51": Зняць помпу выбегу ОЖ "V51".

Усё

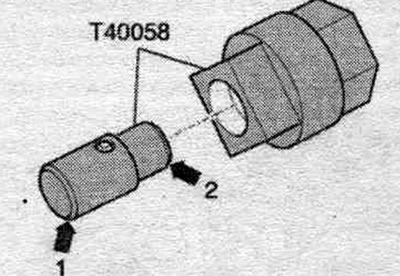

Уставіць накіроўвалыя пальцы адаптара "Т40058", як паказана ніжэй: вялікі дыяметр "стрэлка 1" звернуты да рухавіка, малы дыяметр "стрэлка 2" звернуты да адаптара.

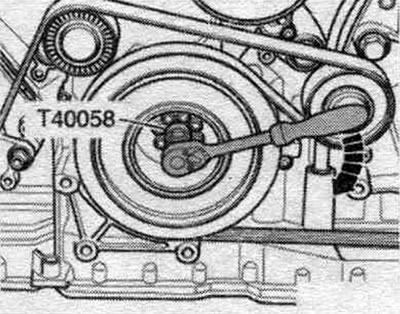

Правярнуць карданны вал пры дапамозе адаптара "Т40058" у напрамку кручэння рухавіка "стрэлка" на "ВМТ".

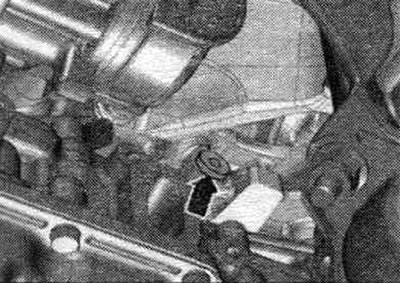

Выкруціць разьбовую заглушку "стрэлка" для пазнакі "ВМТ" з блока цыліндраў.

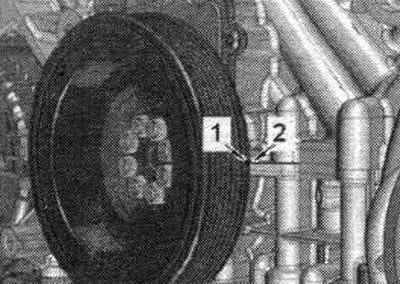

Пры ўсталяваным рухавіку фіксавалая адтуліна коленвала ледзь прыкметна. Таму пракруціць рухавік настолькі, каб малая насяканне "1" на дэмпферы крутильных ваганняў злева ад кірунку руху злева размяшчалася насупраць стыкавага шва на корпусе "2" паміж блокам цыліндраў і рамай распредвалов. Дзякуючы гэтаму лягчэй укруціць які фіксуе ніт "Т40069". Пазнака на дэмпферы круцільных ваганняў з'яўляецца толькі дапаможным сродкам. Дакладнае становішча пазнакі "ВМТ" можна дасягнуць толькі кручэннем якая фіксуе шрубы "Т40069".

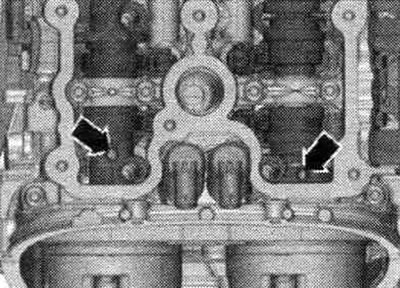

Разьбовыя адтуліны "стрэлкі" у распредвалах павінны быць накіраваны ўверх.

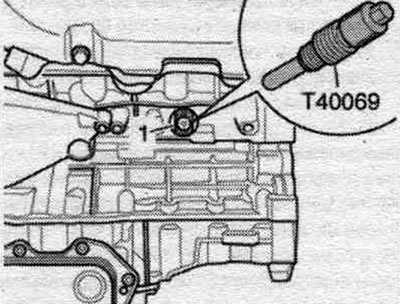

Укруціць які фіксуе ніт "Т40069" момантам 20 Нм у адтуліну, пры неабходнасці - для поўнага цэнтравання ніта - трохі пракруціць коленвал у абодва кірунку.

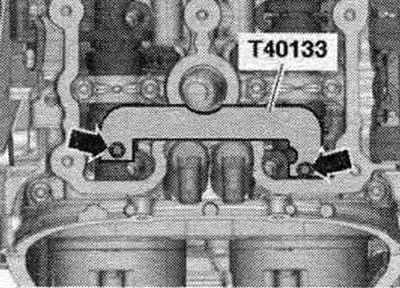

Фіксатары распредвалов "Т40133" усталяваць на абедзве ГБЦ і зацягнуць з момантам 25 Нм "стрэлкі". На малюнку намалявана левая ГБЦ.

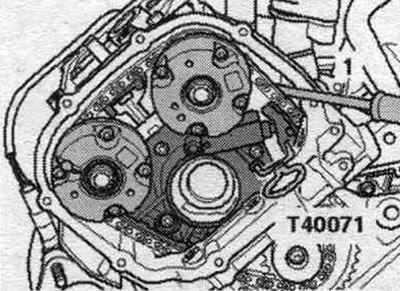

Перамясціць слізгальную шыну нацягвальніка левага ланцуга распредвалов адвёрткай "1" унутр да ўпора і замацаваць нацягвальнік фіксатарам "Т40071". Нацягвальнік ланцуга абсталяваны алейным дэмпферам, таму ціснуць на яго паступова з раўнамерным высілкам.

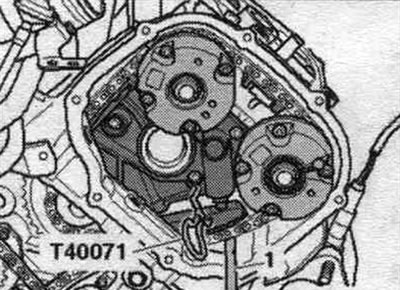

Перамясціць слізгальную шыну нацягвальніка правага ланцуга распредвалов адвёрткай "1", звярнуць унутр да ўпора і замацаваць нацягвальнік фіксатарам "Т40071". Нацягвальнік ланцуга абсталяваны алейным дэмпферам, таму ціснуць на яго паступова з раўнамерным высілкам.

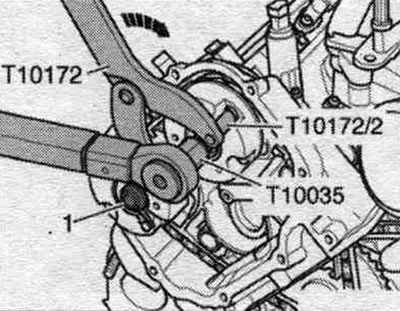

Небяспека пашкоджання распредвала. Для паслаблення нітаў "1" фазаўтваральніка распредвала ні ў якім разе не выкарыстоўваць фіксатар распредвалов "Т40133" у якасці кантрапоры.

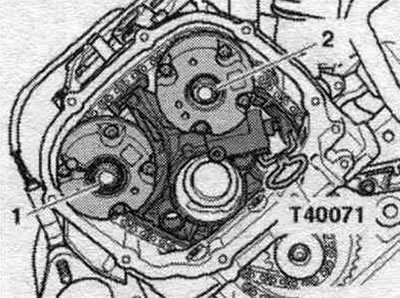

Адзначыць мант. становішча фазаўтваральніка для паўторнай усталёўкі. У пазбяганне траплення па недаглядзе дробных дэталяў у рухавік праз адтуліну кораба прывадных ланцугоў накрыць адтуліну чыстым рыззём. Вывярнуць балты "1" і "2" на ГБЦ злева і зняць абодва фазаўтваральніка.

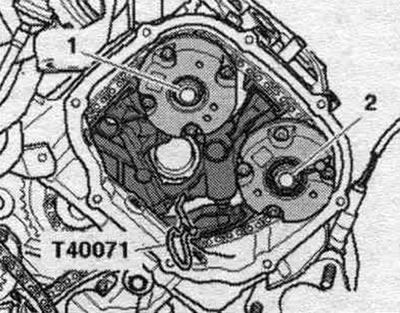

Адзначыць мант. становішча фазаўтваральніка для паўторнай усталёўкі. Вывярнуць балты "1" і "2" на ГБЦ справа і зняць абодва фазаўтваральніка.

Ўстаноўка

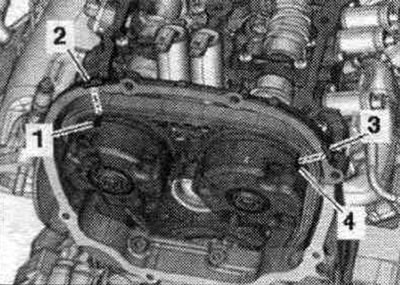

Замяніць балты, якія зацягваліся з даваротам. Замяніць ушчыльн. кольца разьбовай заглушкі "ВМТ". Небяспека пашкоджання клапанаў і дна поршні. Пры пракручванні распредвала ні адзін поршань коленвала не павінен знаходзіцца ў "ВМТ". Ланцужны прывад усталяваны. Каленвал зафіксаваны з дапамогай фіксавальнага ніта "Т40069" у становішчы "ВМТ". Фіксатары распредвалов "Т40133" устаноўлены на абедзвюх ГБЦ і зацягнуты з момантам 25 Нм "стрэлкі". На малюнку намалявана левая ГБЦ. Фазавяртальнікі падчас наступных рамонтных прац дазваляецца мантаваць толькі такім чынам, каб пазы "1" і "4" былі ўсталяваныя насупраць усталявальных акенцаў (адшліфаваныя паверхні) "2" і "3".

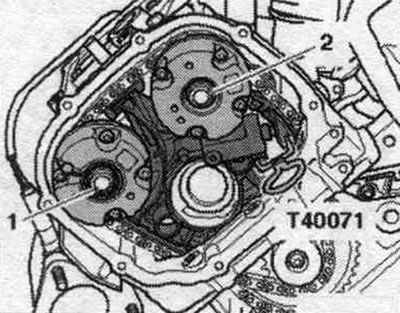

Усталяваць фазавращатели распредвала на левай ГБЦ паводле нанесенай пры зняцці маркіроўцы. Устанавіць левы прывадны ланцуг на прывадную зорачку і на фазаўтваральнік і нажывіць ніты "1" і "2". Абодва фазавращателя павінна быць, магчыма, пракруціць на распредвалу, яны не павінны быць перакошаны. Выдаліць стопарны штыфт "Т40071".

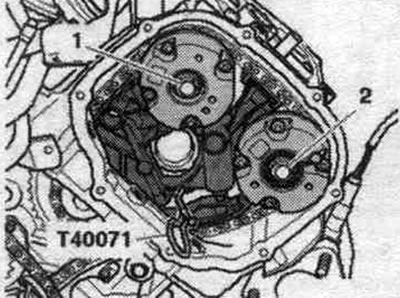

Усталяваць фазавращатели распредвала на правай ГБЦ паводле нанесенай пры зняцці маркіроўцы. Усталяваць правы прывадны ланцуг на прывадную зорачку і на фазакруцільнік і нажывіць ніты "1" і "2". Абодва фазавращателя павінна быць, магчыма, пракруціць на распредвалу, яны не павінны быць перакошаны. Выдаліць стопарны штыфт "Т40071".

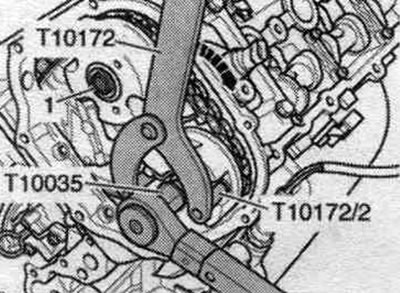

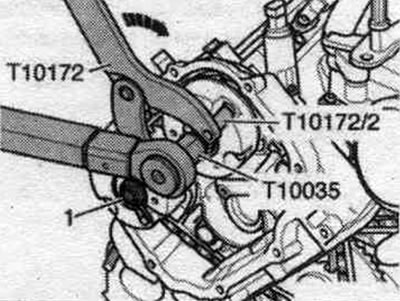

Прыставіць кантрапору "Т10172" з пальцам "Т10172/2" да фазаўтваральніка левага распредвала впускных клапанаў. Другі механік націскам на кантрапору ў кірунку "стрэлкі" павінен падтрымліваць папярэдняе нацяжэнне прываднага ланцуга распредвала. Зацягнуць ніты наступным чынам, пры гэтым фазавращатель ўсё яшчэ застаецца ў папярэдняй напрузе.



Усталяваць апору "Т10172" з пальцам "Т10172/2" на фазаўтваральнік правага распредвала выпускных клапанаў. Другі механік націскам на кантрапору ў кірунку "стрэлкі" павінен падтрымліваць папярэдняе нацяжэнне прываднага ланцуга распредвала. Зацягнуць ніты наступным чынам, пры гэтым фазавращатель ўсё яшчэ застаецца ў папярэдняй напрузе.

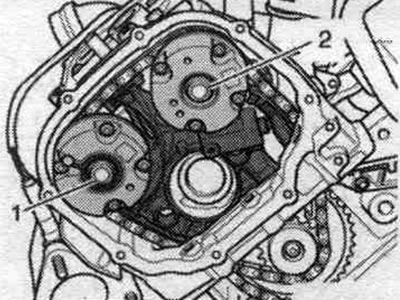

Выдаліць фіксатары распредвалов "Т40133" абапал ГБЦ "стрэлкі". На малюнку намалявана левая ГБЦ. Зацягнуць ніты фазавяртальніка на левай ГБЦ наступным чынам.

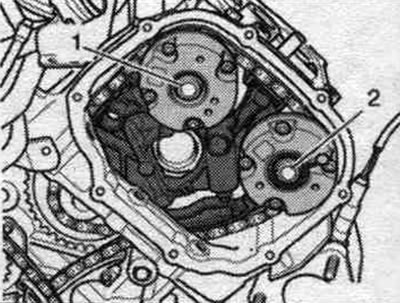

Зацягнуць балты фазараварвальніка на правай ГБЦ наступным чынам.

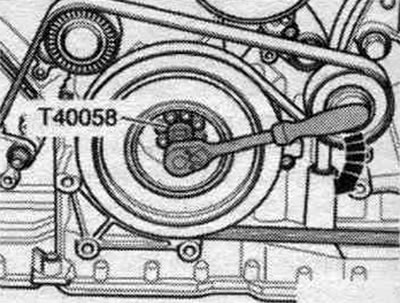

Вывярнуць які фіксуе ніт "Т40069". Правярнуць коленвал пры дапамозе адаптара "Т40058" на 2 абарачэння ў кірунку кручэння рухавіка "стрэлка", каб коленвал ізноў усталяваўся ў становішча "ВМТ". Калі па памылцы была пройдзеная "ВМТ", то каленвал варта пракруціць назад на 30° і зноўку паставіць у "ВМТ".



Разьбовыя адтуліны "стрэлкі" у распредвалах павінны быць накіраваны ўверх. Фіксатары распредвалов "Т40133" усталяваць на абедзве ГБЦ і зацягнуць з момантам 25 Нм "стрэлкі". Фіксуючы ніт "Т40069" укруціць прама ў адтуліну. Фіксуючы ніт "Т40069" павінен уваходзіць у адтуліну на коленвалу "1", у адваротным выпадку паўтарыць рэгуляванне. Зняць фіксатары распредвалов на абедзвюх ГБЦ. Вывярнуць які фіксуе ніт "Т40069". Ўстаноўка ў зваротным парадку. Устанавіць ахоўныя кажухі ланцугоў ГРМ злева і справа. Устанавіць крышкі ГБЦ. Ўстаноўка помпы рэцыркуляцыі ОЖ "V51". Усталяваць алейны радыятар. Усталяваць распорку рамкі радыятара. Ўстаноўка пярэдняй шумаізаляцыі.

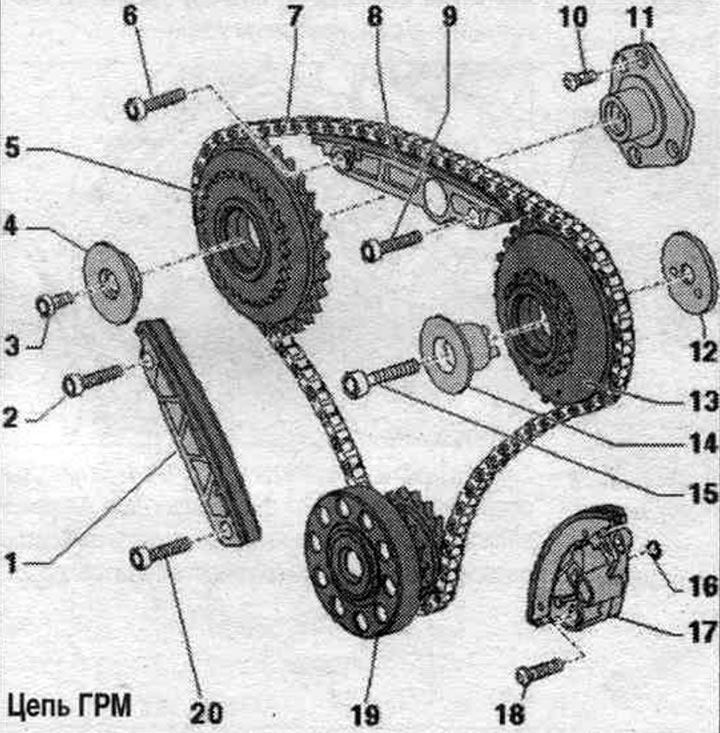

Ланцуг ГРМ

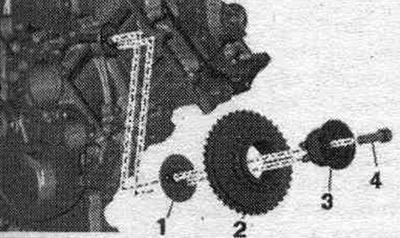

Мантажнае становішча корпуса падшыпнікаў зорачкі прываднага ланцуга справа

Установачныя штыфты ў нітах вечка падшыпніка "3" вядучай зорачкі правага ланцужнога прывада распредвалов павінны ўваходзіць у адтуліну ўсталявальнай шайбы "1" і блока цыліндраў.
