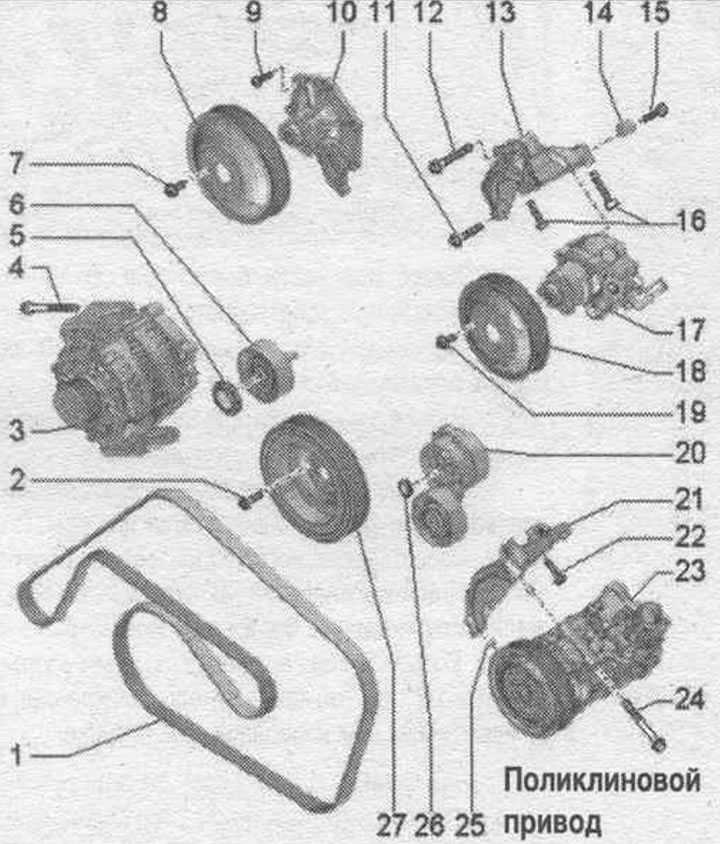

Паліклінавы прывад
1. Паліклінавы рамень: праверыць ступень зносу; перад зняццем пазначыць кірунак ходу мелам або фламастэрам; не перагінаць; пры ўсталёўцы сачыць за правільным становішчам на шківах.
2. Ніт: замяніць, 20 Нм + 90° (давярнуць).
3. Генератар.
4. Болт.
5. Вечка накіроўвалага роліка.
6. Накіроўвалы ролік паліклінавага рамяня: 40 Нм.
7. Болт.
8. Шкіў рэмень прывада для вадзяной помпы.
9. Болт.
10. Вадзяная помпа.
11/12. Ніт.
13. Кранштэйны помпы г/у руля.
14. Ссоўная ўтулка.
15/16. Ніт.
17. Помпа г/у руля.
18. Шкіў раменных прывада для помпы г/у руля.
19. Болт.
20. Нацягвальнік паліклінавага рамяня: 40 Нм.
21. Кранштэйны кампрэсара: пры ўсталёўцы сачыць за становішчам усталявальных утулак.
22. Болт: 20 Нм.
23. Кампрэсар кандыцыянера: магістралі холадагенту не адварочваць/адлучаць; пры ўсталёўцы сачыць за становішчам усталявальных утулак "паз. 25".
24. Болт.
25. Установачная ўтулка: 2 штукі.
26. Вечка нацяжнога элемента.
27. Дэмпфер крутильных ваганняў: са шківам для клінавага рамяня; за кошт зрушаных адтулін усталёўка магчыма толькі ў адным становішчы.
Ушчыльняльны фланец са боку шківа - наступ. і момант зацяжкі

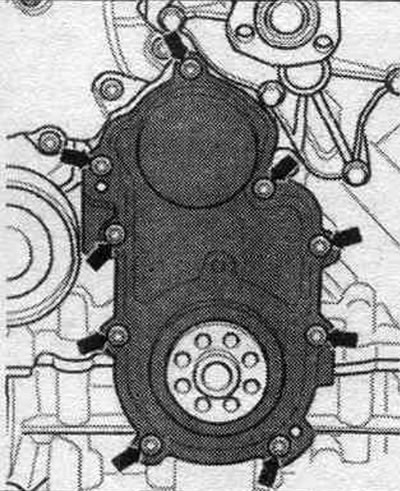

Ніты "стрэлкі" зацягнуць з канчатковым момантам 9 Нм паэтапна крыж-накрыж.
Зняцце

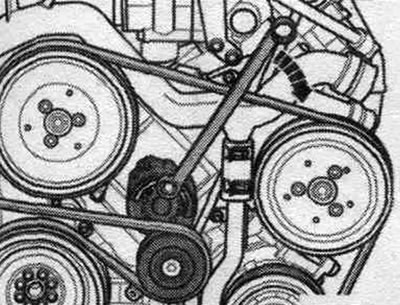

Зняць пярэдні шумаізаляцыйны экран "1". Небяспека пашкоджання ранейшага паліклінавага рамяня пры змяненні на Ўстаноўка ў зваротным парадку, праўлення яго ходу. Для зваротнай усталёўкі перад здыманнем поликлинового рамяня адзначыць кірунак яго ходу мелам або фламастэрам. Для паслаблення поликлинового рамяня адхіліць нацягвальнік па гадзіннікавай стрэлцы "стрэлка". Зняць поликлиновой рамень і прыслабіць нацягвальнік.
Мантаж
Ўстаноўка ў зваротным парадку. Абкласці поликлиновой рамень ва ўказ, паслядоў, на шківы.

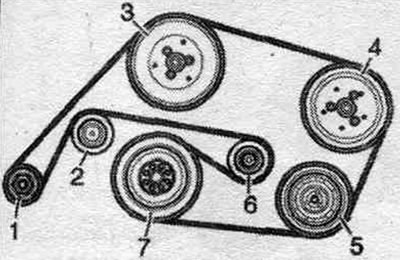

1. Генератар. 2. Накіроўвалы ролік. 3. Вадзяная помпа. 4. Помпа г/у руля. 5. Кампрэсар кандыцыянера. 6. Нацяжны элемент паліклінавага рамяня. 7. Дэмпфер крутильных ваганняў са шківам поликлинового рамяня.
Пры ўсталёўцы поликлинового рамяня неабходна сачыць за правільнасцю яго становішча на шківах. Завесці рухавік і праверыць ход рамяня. Усталяваць пярэдні шумаізаляцыйны экран.
Зняцце і ўстаноўка нацягвальніка паліклінавага рамяня

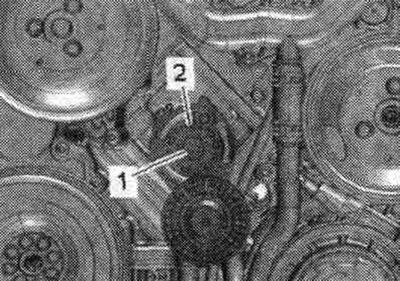

Зняць поліклінавай рамень. Зняць вечка "1" і выкруціць размешчаныя за ёй балты. Зняць нацяжны элемент "2" паліклінавага рамяня з блока цыліндраў.
Ўстаноўка
Ўстаноўка ў зваротным парадку: ўсталяваць поликлиновой рамень.
Зняцце і ўстаноўка дэмпфера крутильных ваганняў са шківам клінавага рамяня

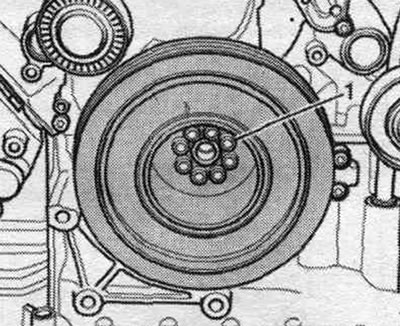

Зняць поліклінавай рамень. Адкруціць ніты "1" і зняць дэмпфер крутильных ваганняў са шківам паліклінавага рамяня.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Замяніць балты дэмпфера крутильных ваганняў. За кошт зрушаных адтулін усталёўка магчыма толькі ў адным становішчы. Усталяваць поликлиновой рамень.
