Карбюратор Pierburg 2E2 — принцип действия (Audi 100 С3)

  • Главная
  • Ауди 100
  • С3 (1982-1990, бензин)
  • 4-цилиндровый двигатель
  • Система питания
  • Карбюратор Pierburg 2E2 —...
            0
Особенности устройства и та-рироеочные данные карбюратора приведены в подразделе «Детальные технические характеристики».

Пусковое устройство



Под воздействием термостатической биметаллической пружины автоматического пускового устройства воздушная заслонка 1 (см. схемы) перекрывает поступление воздуха в проток карбюратора. Дроссельная заслонка 2 1-й камеры удерживается в приоткрытом положении одновременно трехштуцерным пневмоприводом 3, шток 4 которого отводится пружиной от упора дроссельной заслонки 1-й камеры, и термосиловым элементом 5 системы жидкостного подогрева пускового устройства, воздействующим на кулачок приоткрытия дроссельной заслонки 1-й камеры. За счет приоткрытия дроссельной заслонки 1-й камеры в главной дозирующей системе 1-й камеры создается значительное разрежение, необходимое для пуска холодного двигателя и повышения частоты вращения коленчатого вала на холостом ходу (см. схему «А»).

После запуска двигателя разрежение. возникающее во впускном трубопроводе, воздействует на пневмопривод 6 (см. схему «Б»), который приоткрывает воздушную заслонку. С переходом на рабочий режим тяги, приводимые в действие дроссельной заслонкой 1-й камеры, открывают воздушную заслонку, вследствие чего топливо-воздушная смесь обедняется и обеспечивается бесперебойная работа двигателя.

Система холостого хода и переходная система



После запуска двигателя термоклапаном реле времени перекрывается сообщение пневмопривода 3 дроссельной заслонки 1-й камеры с атмосферным воздухом, и его шток возвращается в положение, соответствующее холостому ходу прогретого двигателя. Во время прогрева двигателя дроссельная заслонка 1-й камеры удерживается в приоткрытом положении за счет плавного разогрева термосилового элемента системы жидкостного подогрева автоматического пускового устройства.


Топливо из поплавковой камеры попадает через главный топливный жиклер 7 в колодец эмульсионных трубок и жиклер холостого хода. Топливо смешивается с воздухом, поступающим через отверстие, регулируемое винтом 2 качества (состава) смеси. Топливо-воздушная смесь выходит под дроссельную заслонку через щель 10 холостого хода и переходной системы, что приводит к постепенному увеличению частоты вращения коленчатого вала двигателя.

Аналогично работает переходная система 2-й камеры, обеспечивающая увеличение частоты вращения коленчатого вала по мере открытия дроссельной заслонки 2-й камеры.

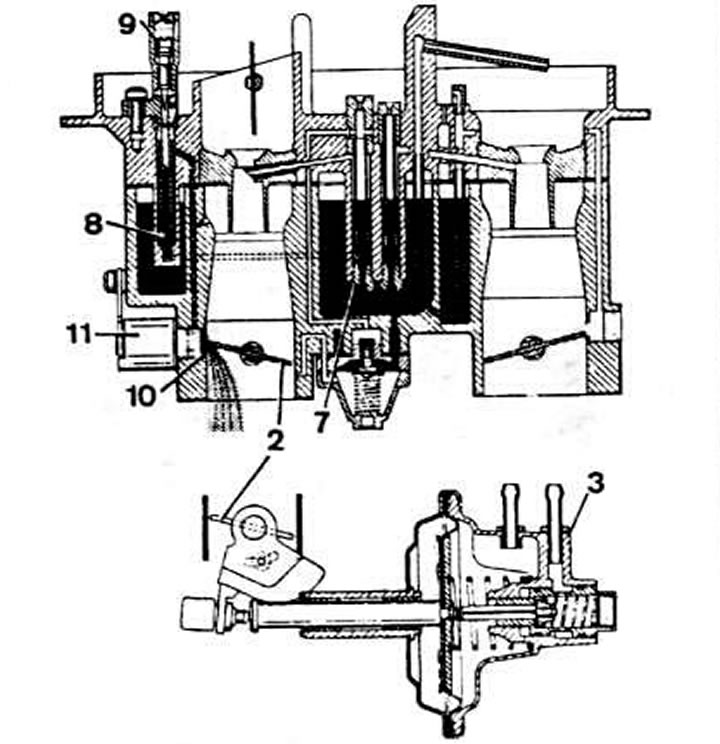

Схема системы холостого хода и переходной системы 1-й камеры карбюратора Pierburg 2Е2: 2 - дроссельная заслонка 1 -й камеры; 3 - пневмопривод дроссельной заслонки 1-й камеры; 7 - главный топливный жиклер 1-й камеры; 8 - топливный жиклер холостого хода; 9 - регулировочный винт качества (состава) смеси; 10 - щель впрыска топливо-воздушной смеси холостого хода и переходной системы; 11 - пневмоклапан системы подогрева смеси с тепловым реле времени

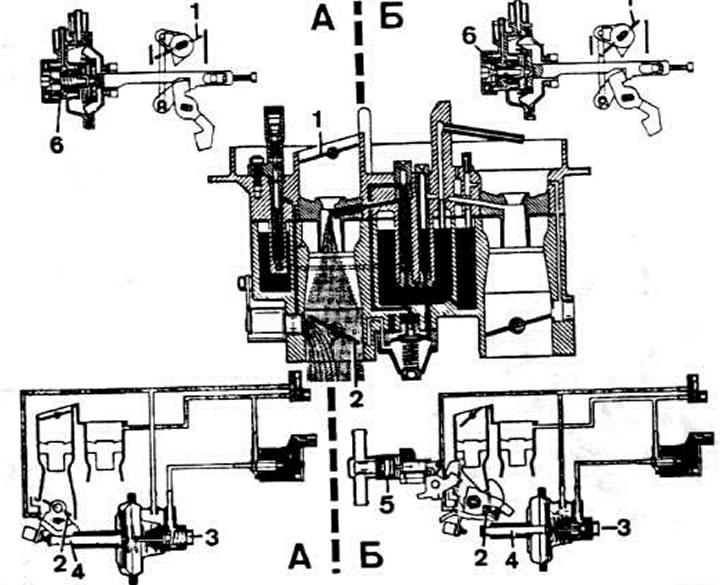

Схема работы карбюратора Pierburg 2Е2 при пуске холодного двигателя: 1 - воздушная заслонка; 2 - дроссельная заслонка 1-й камеры; 3 - пневмопривод дроссельной заслонки 1-й камеры; 4 - шток пневмопривода дроссельной заслонки 1-й камеры: 5 - теплосиловой элемент; 6 - пневмопривод воздушной заслонки



Главная дозирующая система



Топливо через игольчатый клапан, проходное сечение которого регулируется поплавком, заполняет поплавковую камеру и удерживается здесь на постоянном уровне. Игольчатый клапан соединен с язычком поплавка крючком.

Из поплавковой камеры под действием разрежения топливо через главный топливный жиклер 7 (см. схему) 1-й камеры поступает в колодец эмульсионной трубки, где смешивается с воздухом, выходящим из отверстия главного воздушного жиклера 12. Образовавшаяся эмульсия распыляется воздушным потоком, проходящим через малый и большой диффузоры 13.

В главную дозирующую систему 1-й камеры включен экономайзер мощностных режимов. При падении разрежения в зоне дроссельной заслонки 2 1-й камеры, вызванном значительным открытием дроссельной заслонки, отсутствует разрежение и в диафрагменной полости корпуса экономайзера мощностных режимов 14, клапан 15 которого под действием пружины открывает канал 16 подвода дополнительного топлива к топливному жиклеру главной дозирующей системы 1-й камеры.

Аналогично работает главная дозирующая система 2-й камеры, в которую вместо экономайзера мощностных режимов включен эконостат. Обогащение топливо-воздушной смеси на режиме полной нагрузки во 2-й камере обеспечивается распылением под действием сильного разрежения чистого топлива через впрыскивающую трубку 17 эконостата, выходное отверстие которой расположено выше зоны смесеобразования.

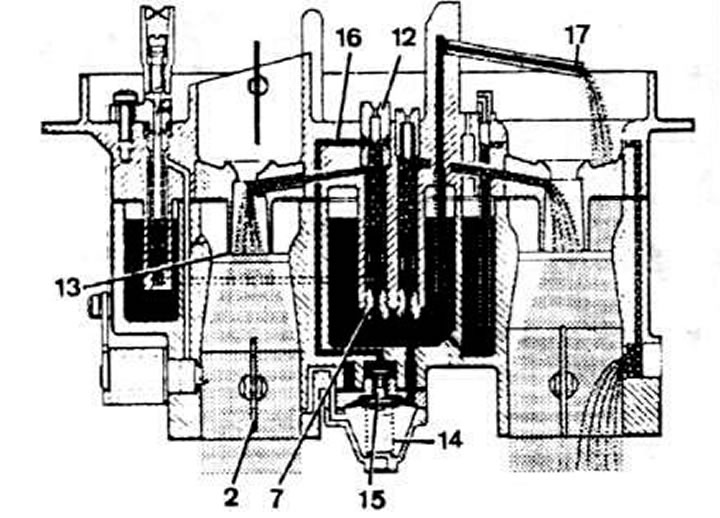

Схема главных дозирующих систем карбюратора Pierburg 2Е2: 2 - дроссельная заслонка 1-й камеры; 7 - главный топливный жиклер 1-й камеры; 12 - главный воздушный жиклер 1-й камеры; 13 - диффузор; 14 - корпус пневмопривода экономайзера мощностных режимов; 15 - клапан экономайзера; 16 - канал подвода топлива от экономайзера; 17 - впрыскивающая трубка эконостата



Ускорительный насос



При открытии дроссельной заслонки 2 (см. схему) 1-й камеры кулачок 18 приводит в действие рычаг 19 привода ускорительного насоса и насос 20 перекачивает топливо, всасываемое в поплавковую камеру, в зону смесеобразования через обратный клапан и распылитель 21.

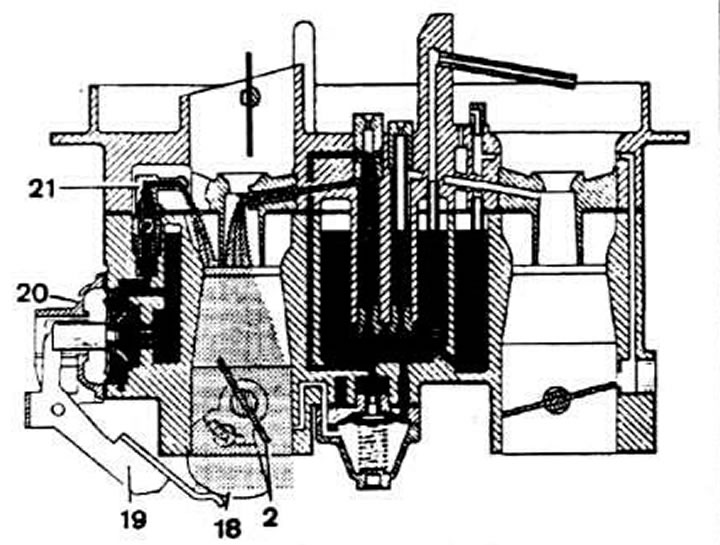

Схема ускорительного насоса карбюратора Pierburg 2Е2: 2 - дроссельная заслонка 1 -й камеры; 16 - кулачок привода ускорительного насоса; 19 - рычаг привода; 20 - ускорительный насос; 21 - распылитель
Статью проверил автоэксперт Алексей Иванов
