Система охолодження
Увага! Небезпека отримання опіку від гарячої пари та гарячої ОЖ. При прогрітому двигуні система охолодження перебуває під надлишковим тиском. Для скидання надлишкового тиску обкласти кришку розширити. бачка ОЖ ганчіркою і обережно відкрити її. Усі шлангові з'єднання закріпити шланговими хомутами відповідного стандарту. Стрілки, нанесені на кінцях трубок та шлангів сист. охолодження, повинні бути один проти одного.
Схема з'єднання шлангів

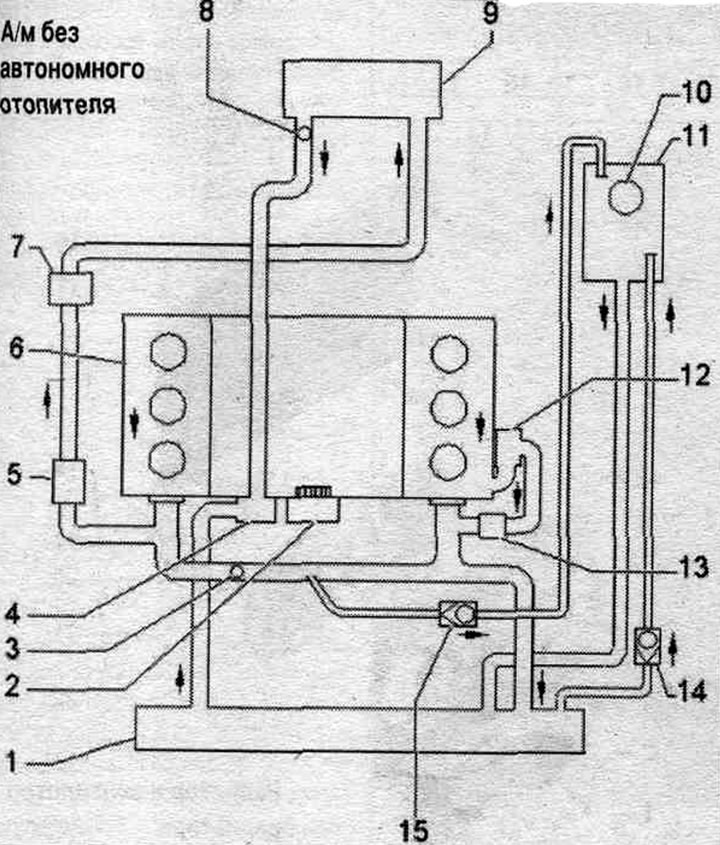

А/м без автономного обігрівача
Стрілки показують напрямок потоку ОЖ.
1. Радіатор: після заміни злити стару та залити нову ОЖ.
2. Водяний насос.
3. Датчик температури ГР "G62".
4. Термостат.
5. Насос циркуляції ОЖ "V50": керується реле циркуляційного насоса "J160".
6. ГБЦ до блоку циліндрів: після заміни злити стару та залити нову ОЖ.
7. Запірний клапан ОЖ: керується через запірний клапан ОЖ Climatronic "N422"; запірний клапан ОЖ Climatronic "N422" керується блоком керування Climatronic "J255".
8. Вентиляційний отвір.
9. Теплообмінник обігрівача: після заміни злити стару та залити нову ОЖ.
10. Кришка розшир. бачка.
11. Розширювальний бачок.
12. Масляний радіатор: після заміни злити стару та залити нову ОЖ.
13. Насос вибігу ОЖ "V51": тільки на а/м для експлуатації у спекотних країнах.
14/15. Зворотний клапан.

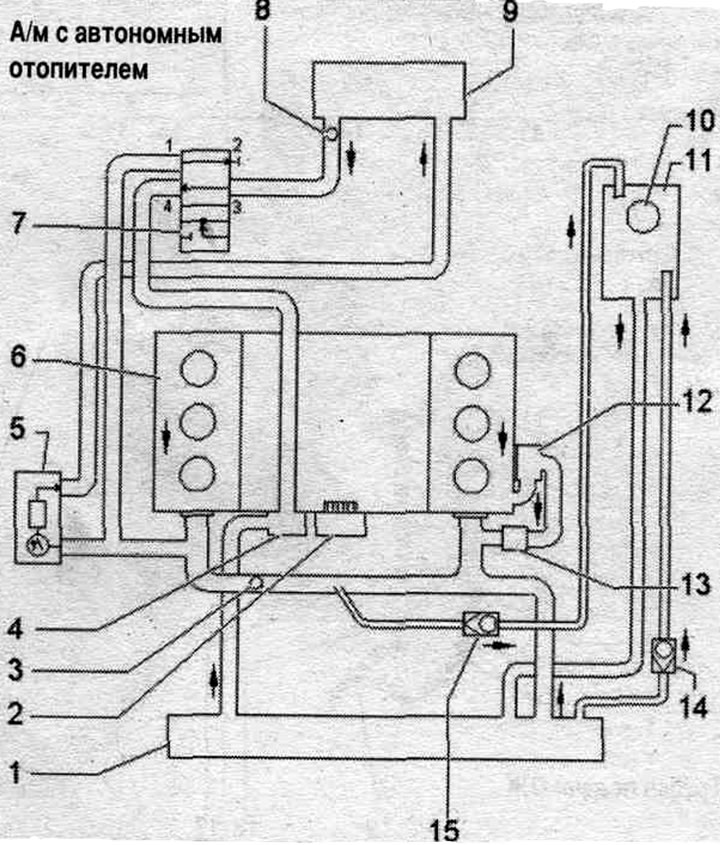

А/м з автономним обігрівачем
1. Радіатор: після заміни злити стару та залити нову ОЖ.
2. Насос ОЖ.
3. Датчик температури ГР "G62".
4. Термостат.
5. Автономний обігрівач: із циркуляційним насосом "V55".
6. ГБЦ до блоку циліндрів: після заміни злити стару та залити нову ОЖ.
7. Запірний клапан ОЖ Climatronic "N422": керується через блок керування Climatronic "J255".
8. Вентиляційний отвір.
9. Теплообмінник обігрівача: після заміни злити стару та залити нову ОЖ.
10. Кришка розшир. бачка.
11. Розширювальний бачок.
12. Охолоджувач масла: після заміни злити стару та залити нову ОЖ.
13. Насос сист. прокачування ОЖ після вимкнення двигуна -V51 -: тільки на а/м для експлуатації у спекотних країнах.
14/15. Зворотний клапан.

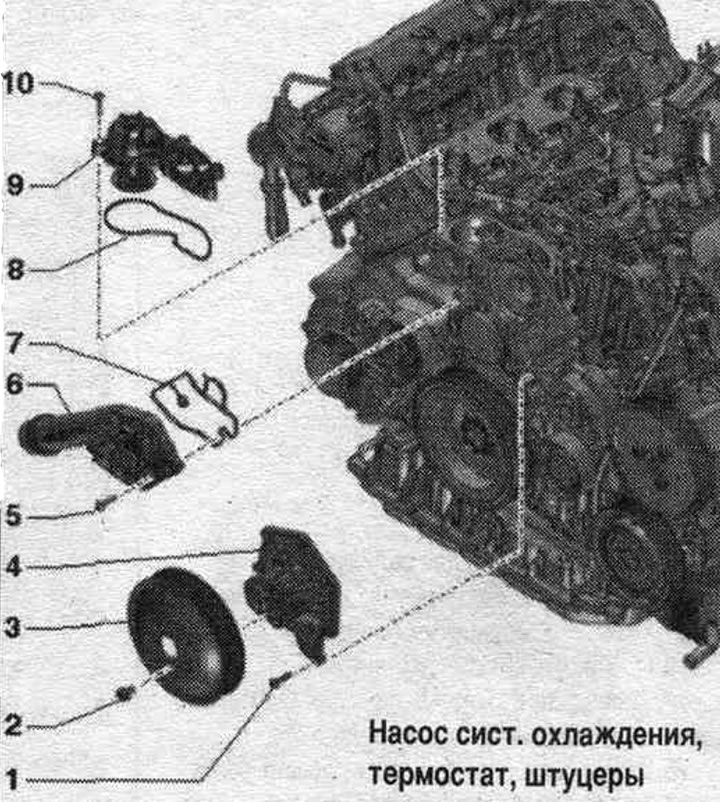

Насос сист. охолодження, термостат, штуцери
1. Болт: 9 Нм.
2. Болт: 20 Нм.
3. Шків ремінного приводу для водяного насоса.
4. Водяний насос: із прокладкою.
5. Болт: 9 Нм.
6. Сполучний патрубок шланга сист. охолодження.
7/8. Прокладання: замінити.
9. Термостат.
10. Болт: 9 Нм.

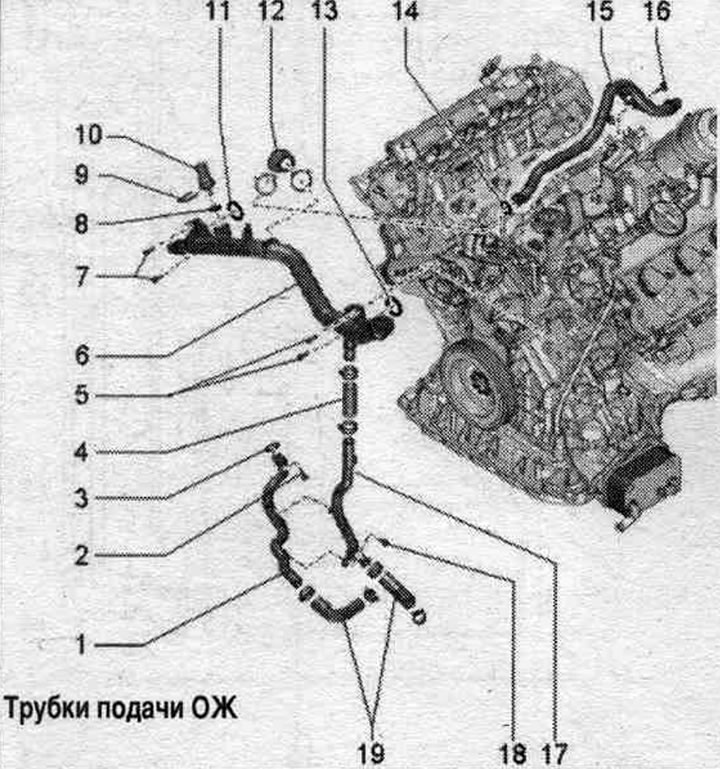

Трубки подачі ОЖ
1. Трубка подачі ОЖ, задня: знімати та встановлювати разом із "поз.17".
2. Болт: 9 Нм.
3. Ущільн. кільце круглого перерізу: замінити.
4. З'єднувальний шланг.
5. Болти: 9 Нм.
6. Трубка подачі ОЖ, передня.
7. Болти: 9 Нм.
8. Ущільн. кільце: замінити.
9. Фіксатор.
10. Датчик температури ОЖ "G62".
11. Ущільн. манжета: замінити.
12. Шланг сист. охолодження.
13. Ущільн. кільце: замінити.
14. Ущільн. кільце круглого перерізу: замінити.
15. Трубка подачі ОЖ, верхня.
16. Болт: 9 Нм.
17. Трубка подачі ОЖ, задня: знімати та встановлювати разом із "поз.1".
18. Болт: 9 Нм.
19. Водяні шланги.

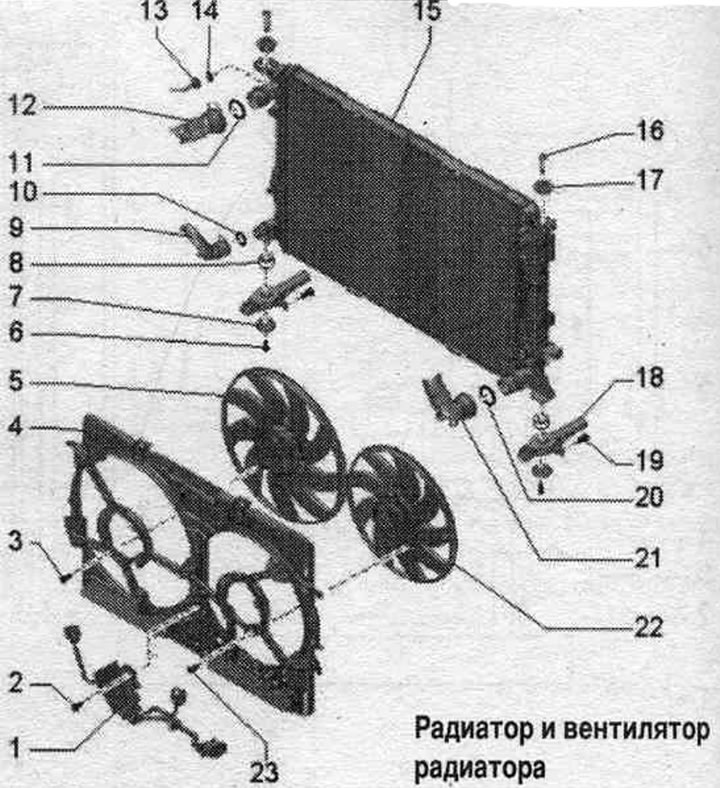

Радіатор та вентилятор радіатора
1. Блок управління вентилятора радіатора "J293": в залежності від виконання, окремий або з'єднаний з вентилятором радіатора "V7".
2. Болт: 4,5 Нм.
3. Болт: 5 Нм.
4. Рамка вентиляторів.
5. Вентилятор радіатора "V7": в залежності від виконання, окремий або з'єднаний з блоком керування вентилятора радіатора "J293".
6. Болт: 3,5 Нм.
7. Підкладка.
8. Гумова опора: для радіатора.
9. Шланг сист. охолодження: для зняття віджати затискач, приєднати до радіатора.
10/11. Ущільн. кільце: замінити.
12. Шланг сист. охолодження: для зняття віджати затискач, приєднати на радіаторі.
13. Шланг сист. охолодження: до розшир. бачку.
14. Ущільн. кільце: замінити.
15. Радіатор: після заміни злити стару та залити нову ОЖ.
16. Стопорний болт: розблокувати викруткою та зняти.
17. Гумовий буфер.
18. Консоль радіатора.
19. Болт.
20. Ущільн. кільце: замінити.
21. Шланг сист. охолодження: для зняття віджати затискач, приєднати на радіаторі.
22. Вентилятор радіатора 2 "V177": крім управління вентилятором 400 Вт; в залежності від виконання, окремий або з'єднаний із блоком управління вентилятора радіатора.
23. Болт: 5 Нм.
Під'єднання шланга ОЖ штуцерними роз'ємами
Зняти старе ущільн. кільце "2" у шлангу ОЖ "3". Змочити нове ущільн. кільце ОЖ і вставити в шланг ОЖ. Надіти шланг ОЖ на трубку ОЖ "1" до клацання. Втиснути дод. шланг і перевірити правильність фіксації затискачем заключною витяжкою.
