Клапанний механізм
Обережно! Небезпека пошкодження клапанів та днища поршнів після робіт із клапанним механізмом. Т.к. гідрокомпенсатори повинні бути обложені, після встановлення розподільних валів не слід запускати двигун протягом близько 30 хв. Щоб переконатися у цьому. що жоден клапан при роботі не стикається з ГБЦ, слід обережно провернути двигун як мінімум на 2 обороти. ГБЦ з тріщинами між сідлами клапанів або між кільцем сідла клапана і різьбленням гнізда свічки запалювання можуть використовуватися надалі без зниження терміну служби, якщо йдеться про невеликі тріщини максимальної ширини 0,3 мм, або якщо це стосується лише 4 перших витків різьблення гнізда свічки запалювання.

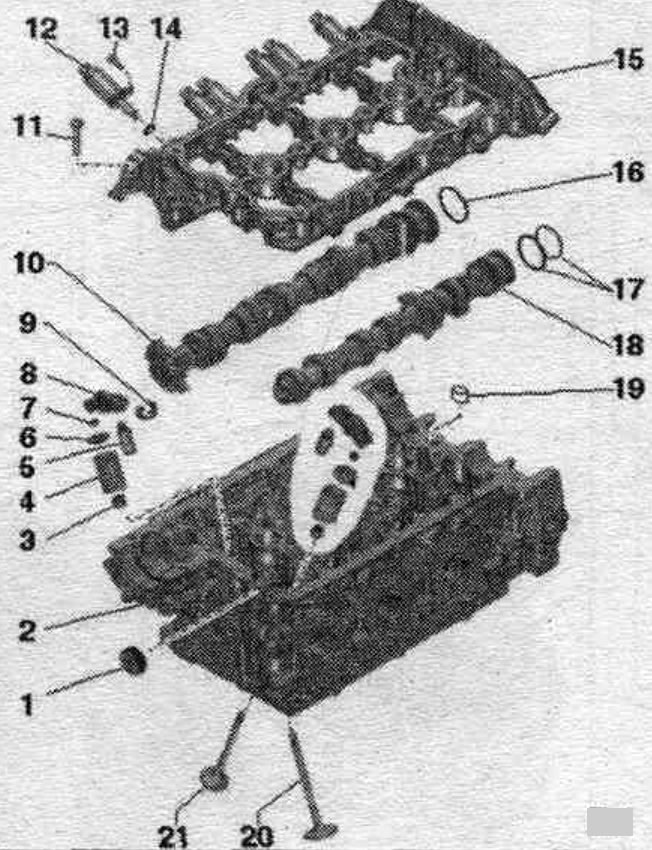

На малюнку зображено ГБЦ ряду циліндрів 2 (лівого).
1. Заглушка: встановити з герметиком.
2. ГБЦ.
3. Маслознімний ковпачок.
4. Пружина клапана.
5. Гідрокомпенсатор: помітити монт. положення фарбою для повторного встановлення: перед встановленням змастити робочі поверхні.
6. Тарілка пружини клапана.
7. Чеки клапана.
8. Роликовий важіль: різні виконання для сторони впуску та випуску, не плутати; перевірити роликовий підшипник на легкість ходу; перед встановленням змастити робочі поверхні; закріпити запобіжною скобою "поз. 9" на гідрокомпенсаторі "поз. 5".
9. Запобіжна скоба: різні виконання для сторони впуску та випуску, не плутати; перевірити надійність кріплення.
10. Впускний розподільний вал: з трьома повзунами; не розбирати; максимальне биття: 0,04 мм.
11. Болт: замінити.
12. Викон. елемент фазообертача.
13. Болт: 5 Нм.
14. Ущільн. кільце: замінити.
15. Рама розподільного валу: із вбудованими підшипниками розподільного валу.
16/17. Кільце прямокутного перерізу.
18. Випускний розподільний вал: максимальне биття: 0,04 мм.
19. Сітчастий масляний фільтр.
20. Впускний клапан: обробці не підлягають, допускається лише притирання; помітити монт. становище для повторної установки.
21. Випускний клапан: обробці не підлягають, допускається лише притирання; помітити монт. становище для повторної установки.
Рама розподільних валів - послід, і момент затяжки

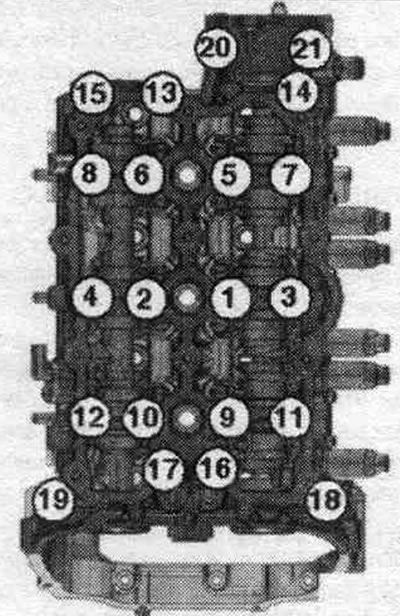

На малюнку зображено раму розподільних валів лівої ГБЦ. Замінити болти рами розподільних валів. Затягнути болти "1...21" у 3 прийоми.
1. Вкрутити вручну до упору. Рама розподільних валів повинна лежати на ГБЦ по всій площі поверхні. 2. Затягнути на 8 Нм. 3. Повернути на 90°.

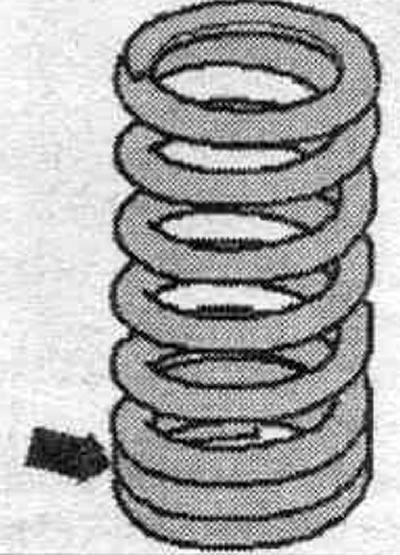

Монтажне положення клапанної пружини
Круті витки пружини "стрілка" до ГБЦ.
