6.0. Клапанний механізм:
I - болт кріплення регулятора положення розподільчого валу. Момент затяжки: 1-ий прохід - 5 Нм; 2-ий прохід - доверните на 90°
2 - регулятор положення розподільчого валу
3 - прокладка ущільнювача. Підлягає заміні після кожного демонтажу
4 - маслознімний ковпачок
5 - пружина клапана
6 - тарілка пружини клапана
7 - сухарі клапана
8 - гідравлічний штовхач
9 - коромисло
10 - центруюча втулка (2 шт.)
11 - здвоєна кришка підшипників розподільчих валів
12 – болт кріплення кришки підшипника розподільчого валу. Підлягає заміні після кожного демонтажу. Момент затяжки: 1-ий прохід - 5 Нм; 2-ий прохід -доверните на 90°
13 - маслоотделитель
14 - болти кріплення маслоотделителя. Підлягають заміні після кожного демонтажу. Момент затяжки: 1-ий прохід - 5 Нм; 2-ий прохід - доверните на 90°
15 - кришка підшипника розподільчого валу
16 - розподільний вал впускних клапанів
17 - розподільний вал випускних клапанів
18 - вісь коромисел розподільного валу впускних клапанів
19 - болт кріплення осі коромисел. Момент затяжки – 10 Нм
20 - вісь коромисел розподільчого валу випускних клапанів
21 - кільце ущільнювача
22 - головка блоку циліндрів

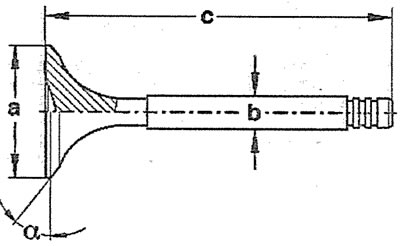

6.0а. Клапан:
а - діаметр тарілки клапана: впускний клапан - 26,8-27,0 мм; випускний клапан – 29,8-30,0 мм
b – діаметр стрижня клапана – 5,956-5,970 мм; випускний клапан – 5,936-5,950 мм
с - довжина стрижня клапана - 96,39-96,59 мм; випускний клапан – 94,79-94,99 мм
α - кут фаски тарілки клапана - 45°
