Опрез: Након одвајања водова за гориво, зачепите изложене отворе како бисте спречили улазак прљавштине у систем за довод горива.
1. Детаљи уградње резервоара за гориво приказани су на илустрацијама.

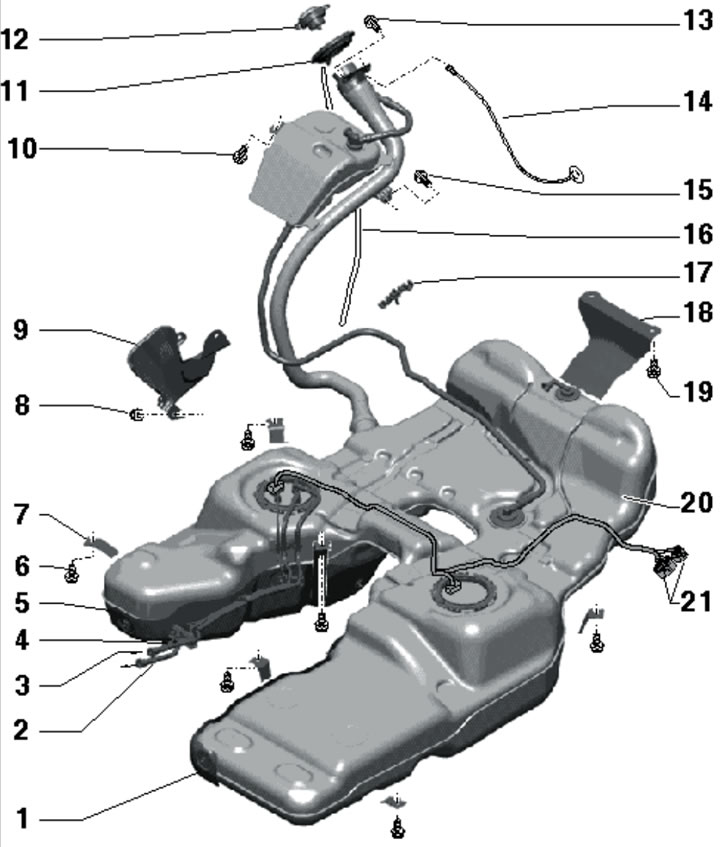

10.1a. Детаљи о уградњи резервоара за гориво за моделе од 3,0 л (осим SCR) и 4,2 л:
1 - Леви топлотни штит;
2 - Довод горива до филтера;
3 - Повратна цев за гориво, од хладњака горива;
4 - Довод горива до дозирајуће пумпе помоћног грејача;
5 - Десни топлотни штит;
6 - Вијак, 33 Nm;
7 - Монтажна стезаљка, доступна у различитим дужинама;
8 - Навртка, 9 Nm;
9 - Заштитна плоча на грлу за пуњење горива;
10, 15 - Вијак, 9 Nm;
11 - Гумена чинија;
12 - Поклопац за пуњење;
13 - Вијак, 5 Nm;
14 - Масовна веза;
16 - Преливно црево;
17 - Носач вентилационе цеви;
18 - Носач;
19 - Вијак, 33 Nm;
20 - Резервоар за гориво;
21 - Електрични конектори за електричну пумпу за гориво и сензор нивоа горива, само модели произведени пре 10/2006.

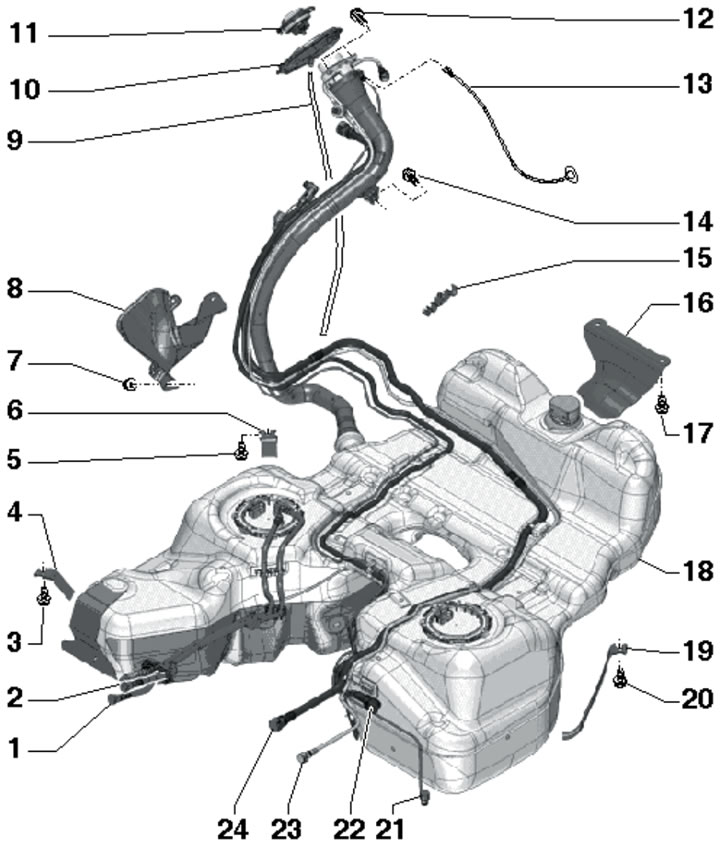

10.1б. Детаљи уградње резервоара за гориво за моделе са 3.0L SCR системом:
1 - Повратна цев за гориво, од хладњака горива;
2 - Довод горива до филтера;
3, 5, 17, 20 - Вијак, 33 Nm;
4 - Предња десна стезаљка;
6 - Задња десна стезаљка;
7 - Навртка, 9 Nm;
8 - Заштитна плоча грла за пуњење;
9 - Преливно црево;
10 - Гумена чинија;
11 - Поклопац за пуњење;
12 - Вијак, 5 Nm;
13 - Масовна веза;
14 - Вијак, 9 Nm;
15 - Носач цеви;
16 - Носач;
18 - Резервоар за гориво са топлотним штитом;
19 - Лева стезаљка;
21 - Преносна линија, од главне пумпе "V436" течности "Ad-Blue" до активног резервоара ове течности;
22 - Дозирна линија, од пумпе "V437" течности "AdBlue" до њене млазнице "N474";
23 - Вентилациона линија од пасивног резервоара AdBlue течности до његовог активног резервоара;
24 - Линија за пуњење, од пасивног резервоара AdBlue течности до његовог активног резервоара.
Следећи опис је дат на примеру модела од 3,0 л (осим SCR) и 4,2 л. Код SCR модела, радње су сличне.
2. Испразните резервоар за гориво.
3. На моделима са ваздушним вешањем, активирајте режим дизалице (видети Увод).
4. Отворите поклопац резервоара за гориво, искључите паљење и извадите кључ из браве.
5. На моделима од 11.2006. године, уклоните седишта у другом реду, исеците подну облогу лево и десно дуж перфорација, преклопите је уназад и отпустите навртке (1 на слици) поклопаца прирубница оба модула за довод горива.

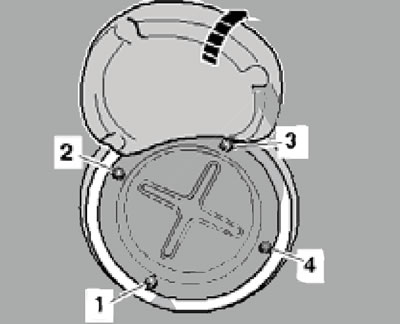

10.5. Причвршћивање поклопца прирубнице.
Уклоните поклопце. Са леве стране, одспојите конектор на прирубници модула за довод горива.
6. На моделима са вертикалним филтером за гориво, одспојите повратно (1 на илустрацији) и доводно (2) водове за гориво са десне прирубнице модула за довод горива.

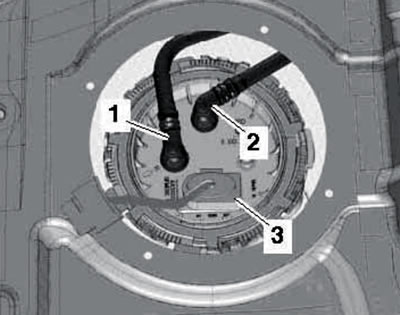

10.6 Прикључци на десном модулу за довод горива (са вертикалним филтером).
Искључите конектор (3).

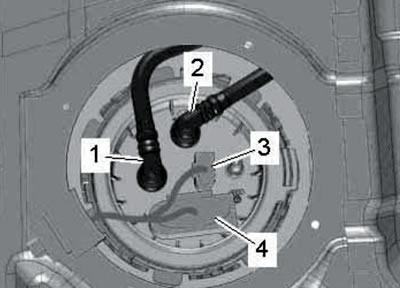

7. На моделима са хоризонталним филтером за гориво, одспојите повратно (1 на илустрацији) и доводно (2) водове за гориво са десне прирубнице модула за довод горива.
10.7. Прикључци на десном модулу за довод горива (са хоризонталним филтером).
Искључите конекторе (3 и 4).
8. Код модела са помоћним грејачем, искључите довод горива који иде до дозирајуће пумпе помоћног грејача.
9. Очистите подручје око грла резервоара за гориво, скините поклопац и затворите грло чистим чепом како бисте спречили улазак прљавштине у резервоар.
10. Скините склоп поклопца отвора за гориво (видети Поглавље 10).
11. Подигните гумену чашицу (1 на илустрацији) и извадите је.

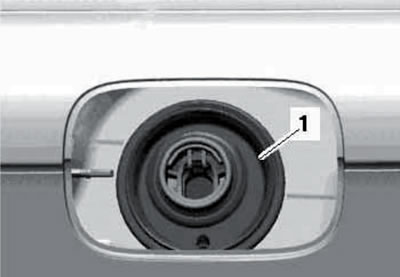

10.11. Скидање гумене чашице.
12. Одврните вијке за монтажу врата (погледајте илустрацију).

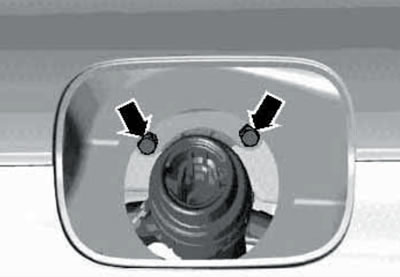

10.12. Вијци за причвршћивање отвора за пуњење.
13. Уклоните подоквир задњег вешања и причврстите вратило картера (1 на слици) за каросерију помоћу ланца или савијене електроде за заваривање, као што је приказано на слици.

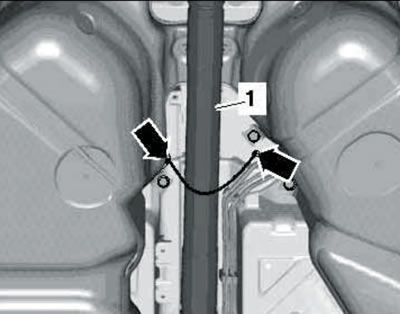

10.13. Везивање карданског вратила.
14. Спустите задњи крај вратила пропелера за растојање (a на слици) = 220 mm.

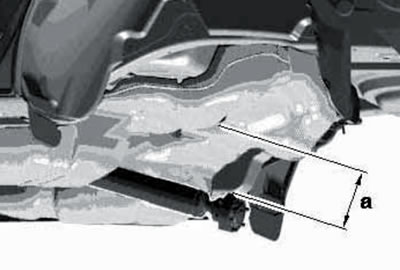

10.14. Спуштање карданског вратила.
Напомена: Не савијајте зглобове вратила више од 10°.
15. Уклоните облогу десног задњег точка (видети Поглавље 10), одспојите жицу за уземљење (1 на слици) са грла за пуњење и одврните његове вијке (2 и 3).

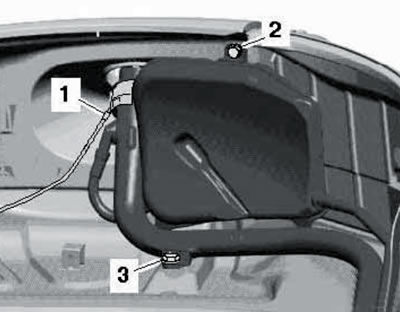

10.15. Жица (1) и вијци (2 и 3) грла за пуњење.
16. Одврните навртке (стрелице на илустрацији) и уклоните заштитну плочу врата.

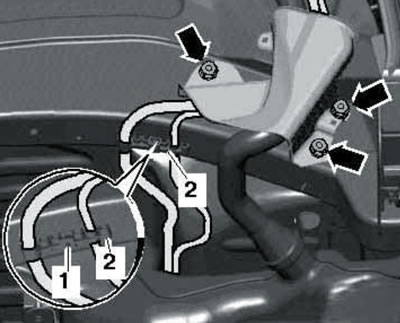

10.16. Заштитна плоча и носач.
Избијте клин (1) и уклоните носач (2) са бочног носача заједно са вентилационим цевима.
17. На моделима до 10.2006. године, искључите конекторе (1 и 2 на слици) пумпи за гориво и сензора нивоа горива (на левом бочном носачу).

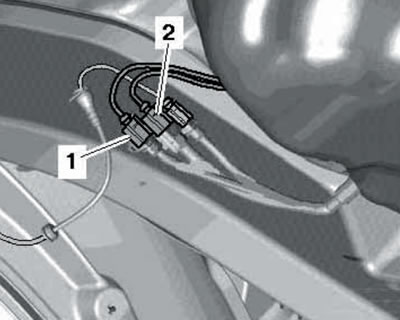

10.17. Конектори близу резервоара за гориво.
18. Одврните вијке централне доње плоче са леве и десне стране у подручју резервоара за гориво. Отпустите доводно (1 на илустрацији) и повратно (3) црево за гориво из резервоара за гориво и са носача (стрелице).

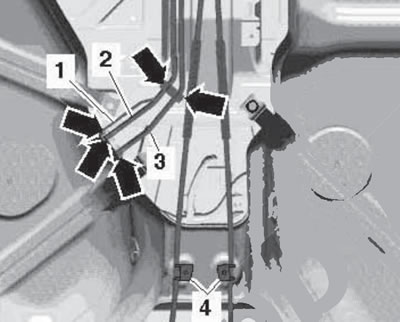

10.18. Причвршћивање водова за гориво и сајли ручне кочнице.
Откачите држаче сајле ручне кочнице (4) са резервоара. На моделима са додатним грејачем, такође искључите довод горива (1) до пумпе за дозирање горива.

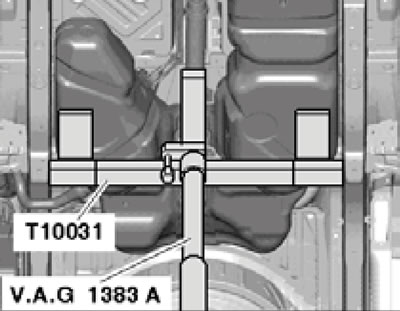

19. Подуприте резервоар за гориво као што је приказано на слици.
10.19. Носачи резервоара за гориво.
Поред тога, замолите асистента да држи резервоар руком.
20. Означите положај уградње стезаљки резервоара, одврните вијке (1-12 на слици) и уклоните стезаљке и носач.

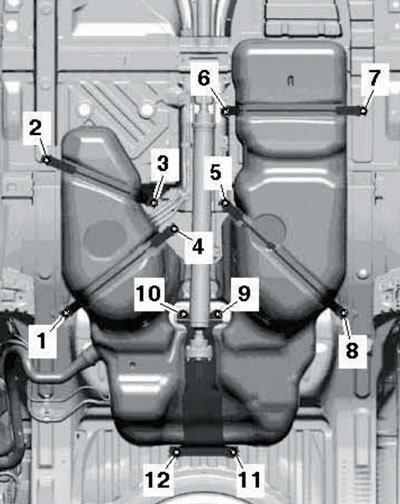

10.20. Стеге резервоара за гориво.
Нека помоћник држи резервоар отпозади и спушта га док не додирне карданско вратило. Пажљиво уклоните грло за пуњење са лука точка, избегавајући оштећење боје.
21. На моделима до 10.2006. године, кроз отвор између каросерије и резервоара, одспојите доводно (1 на илустрацији) и повратно (3) водове за гориво.

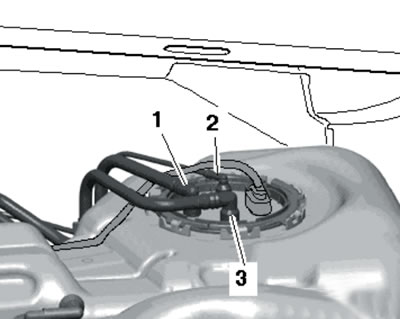

10.21 Прикључци водова за гориво на моделима пре 10.2006.
На моделима са додатним грејачем, такође искључите довод горива (1) до пумпе за дозирање горива.
22. Спустите резервоар.
23. Ако је потребно, уклоните компоненте резервоара за гориво, погледајте илустрације 10.23а-б.

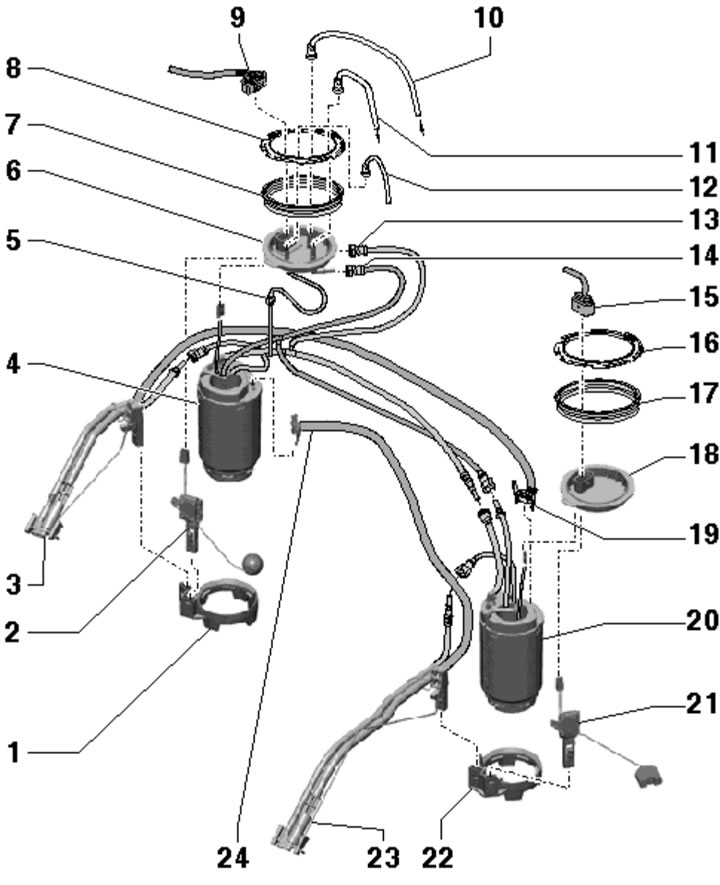

10.23а. Детаљи инсталације модула за довод горива, млазне пумпе и сензора нивоа горива за моделе до 05.2008, осим 3.0 L SCR:
1, 22 - Задржавајући прстен, заварен за резервоар;
2 - Сензор нивоа горива "G", фиксиран у прстену 1;
3 - Десна млазница пумпе, за модул 20, фиксирана у прстену 1;
4 - Десни модул за довод горива, са појачивачем горива "G6": уметнут у прстен 1 и окренут за 15° у смеру казаљке на сату;
5 - Довод горива до додатног грејача;
6 - Десна прирубница;
7, 17 - Заптивка, подложна замени, постављена на суво;
8 - Затезни прстен, 110 Nm;
9 - Конектор појачивачке пумпе "G6" и сензора нивоа горива "G";
10 - Повратна цев за гориво из хладњака горива, причвршћена за резервоар;
11 - Довод горива до филтера, причвршћен за резервоар;
12 - Довод горива до дозирне пумпе помоћног грејача, причвршћен за резервоар;
13 - Повратна цев за гориво;
14 - Вод за довод горива;
15 - Конектор за електрично ожичење пумпе "G23" и сензора довода горива бр. 2 "G169";
16 - Задржавајући прстен;
18 - Лева прирубница;
19 - Довод горива, причвршћен за модул 20;
20 - Леви модул за довод горива, са пумпом за гориво "G23", уметнут у прстен 22 и окренут за 15° у смеру казаљке на сату;
21 - Сензор бр. 2 "G169" довод горива, фиксиран на прстену 22;
23 - Лева млазница, за модул 4, причвршћена за прстен 22;
24 - Вод за довод горива, фиксиран на модул 4.

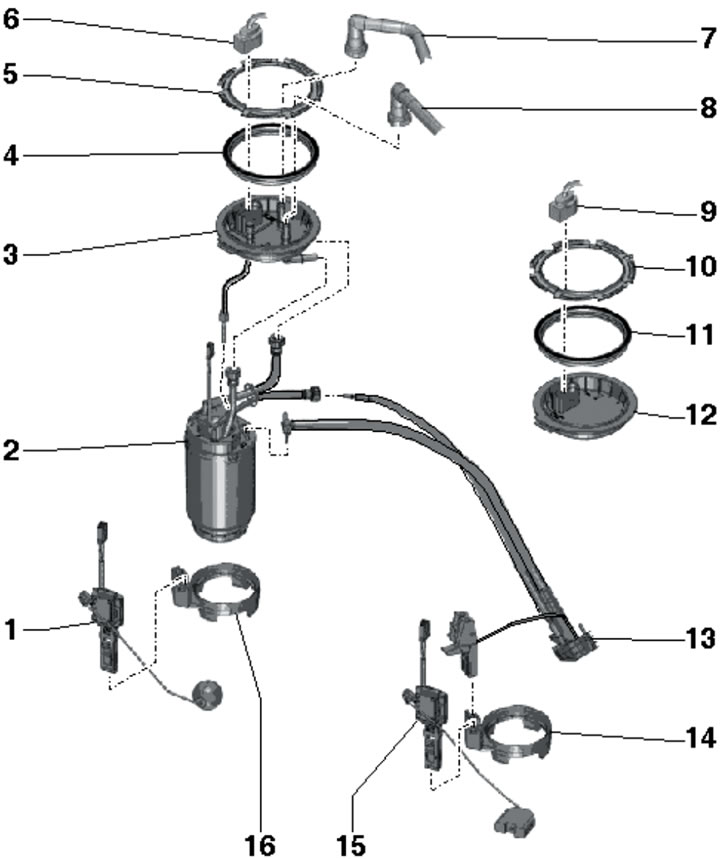

10.23б. Детаљи инсталације модула за довод горива, млазне пумпе и сензора нивоа горива за моделе од 06.2008. и моделе 3.0L SCR:
1 - Сензор нивоа горива "G", фиксиран у прстену 16;
2 - Модул за довод горива, са појачивачем горива "G6"; уметнут у прстен 16 и окренут за 15° у смеру казаљке на сату;
3 - Десна прирубница;
4, 11 - Заптивка, подложна замени, постављена на суво;
5, 10 - Задржавајући прстен, 110 Nm;
6 - Конектор појачивачке пумпе "G6" и сензора нивоа горива "G";
7 - Повратна цев за гориво из хладњака горива, причвршћена за резервоар;
8 - Довод горива до филтера, причвршћен за резервоар;
9 - Конектор ожичења сензора 15;
12 - Лева прирубница;
13 - Млазница, фиксирана у прстену 14;
14, 16 - Задржавајући прстен, заварен за резервоар;
15 - Сензор нивоа горива бр. 2 "G169", фиксиран на прстену 14.
Језичак (2 на илустрацији 10.23ц) прирубнице треба да буде напред и да се налази између избочина (1 и 3) на резервоару.

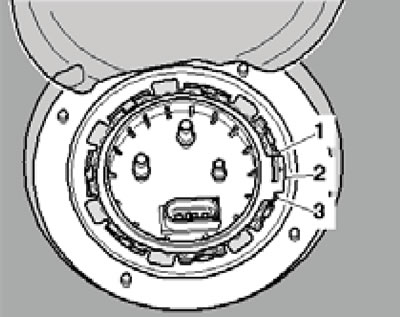

10.23с. Положај уградње прирубнице десног модула за довод горива (лево - слично).
24. Инсталација се врши обрнутим редоследом. Приликом причвршћивања резервоара, прво затегните причвршћиваче носача (1 на илустрацији 10.20), затим задње стезне причвршћиваче (1, 4, 5 и 8), а на крају предње стезне причвршћиваче (2, 3, 6 и 7).
