Хладњак за гориво
1. Детаљи инсталације хладњака горива су приказани на илустрацији.

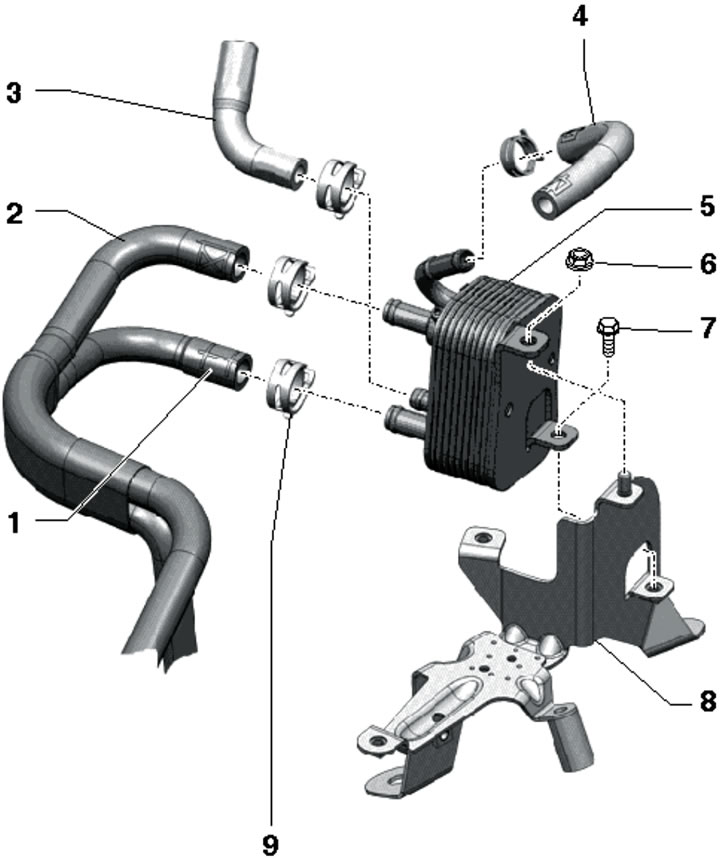

12.1. Детаљи уградње хладњака горива:
1, 2 - Црево за расхладну течност;
3 - Црево за повратак горива у резервоар;
4 - Црево за повратак горива из филтера;
5 - Хладњак горива;
6/7 - Навртка/вијак. 8 Nm;
8 - Носач;
9 - Опружна стезаљка.
2. Отворите експанзиону посуду да бисте смањили притисак у систему за хлађење мотора.
3. Уклоните причвршћивач филтера за гориво са носача, али не одвајајте црева за гориво од филтера (видети Одељак 13).
4. Одспојите црево за повратак горива (3 на слици) са хладњака горива и померите филтер за гориво у страну.

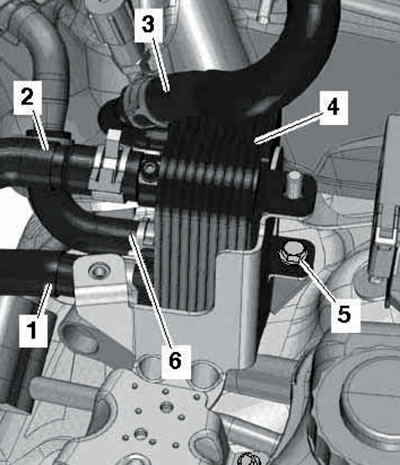

12.4. Скидање хладњака горива.
Стегните црева расхладне течности (1 и 2) и одспојите их са хладњака. Одвојите црево за повратак горива (6) од хладњака горива, одврните вијак (5) и извадите хладњак (4) из носача.
5. Инсталација се врши обрнутим редоследом. На крају, подесите ниво расхладне течности.
Пумпа за хлађење горива
6. Опис уклањања/уградње пумпе за хлађење горива дат је у Одељак 5 Поглавље 3.
Хладњак горива (мотори од 3,0 литра прве генерације)
7. Испустите расхладну течност (видети поглавље 3).
8. Скините поклопац предњег браника (видети Одељак 10).
9. Уклоните предње ваздушне канале (погледајте илустрацију).

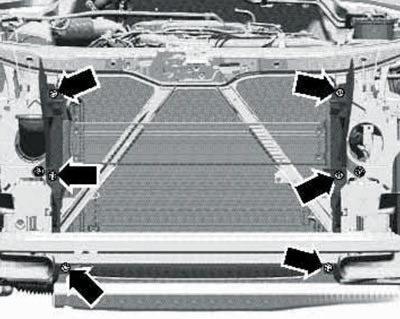

12.9. Причвршћивање ваздушних канала.
10. Одврните вијке (2-5 на илустрацији) и уклоните хладњак за гориво, одспојите га са црева (1 и 6).

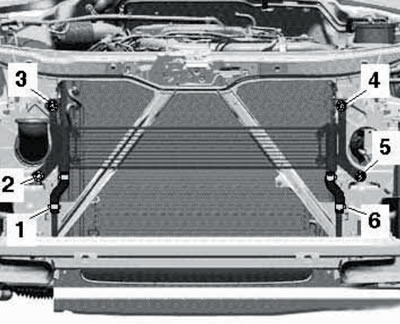

12.10. Причвршћивачи и прикључци хладњака за гориво.
