Опрез: Након замене филтера за гориво, цеви за гориво или додатне пумпе за гориво на моторима CASA, CASB, CATA и CCMA пре 05.2010, систем за довод горива мора бити одзрачен пре првог покретања мотора.
Вертикални филтер за гориво
1. Детаљи инсталације вертикалног филтера за гориво приказани су на илустрацији.

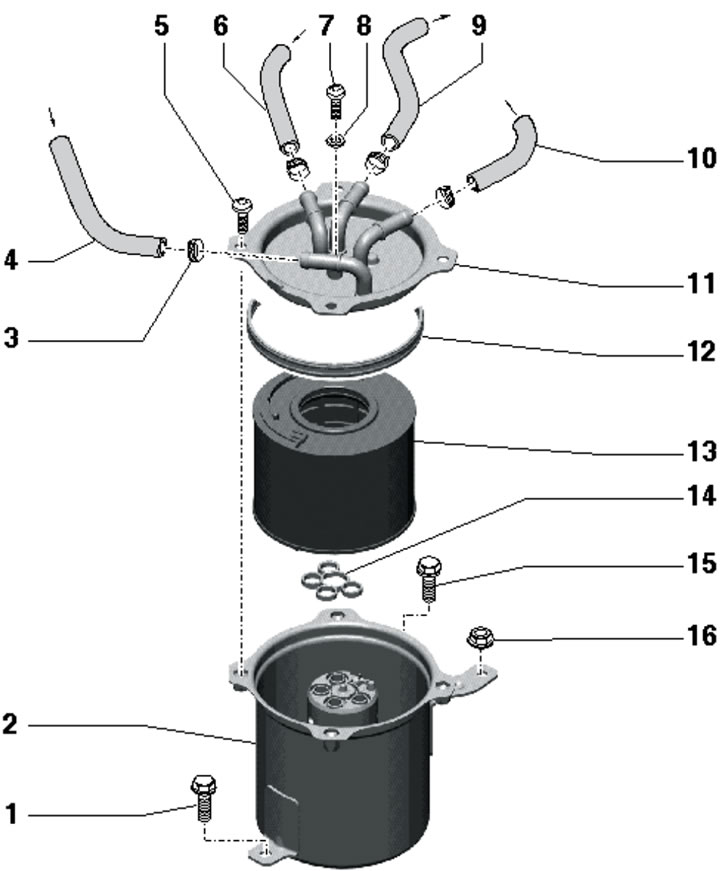

13.1. Детаљи о уградњи вертикалног филтера за гориво:
1, 5, 15 - Вијак, 8 Nm;
2 - Кућиште филтера за гориво;
3 - Опружна стезаљка;
4 - Црево за довод горива из резервоара, повезано са прикључком "VF" на поклопцу 11;
6 - Црево за повратак горива из мотора, повезано са прикључком "RF" на поклопцу 11;
7 - Вијак за одзрачивање, 5 Nm;
8 - Заптивка, подложна замени;
9 - Црево за довод горива до мотора, повезано са прикључком "VM" на поклопцу 11;
10 - Црево за повратак горива до хладњака горива, повезано са прикључком "RT" на поклопцу 11;
11 - Поклопац филтера за гориво;
12, 14 - Заптивка, испоручује се само са делом 13;
13 - Филтерски елемент;
16 - Навртка, 8 Nm.
2. Одспојите црева за гориво (1-4 на слици) са поклопца филтера, одврните вијке (5 и 7), олабавите навртку (6) и уклоните филтер за гориво.

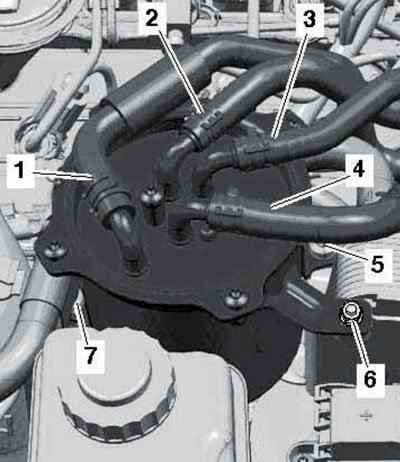

13.2. Уклањање вертикалног филтера за гориво.
3. Инсталација се врши обрнутим редоследом.
Хоризонтални филтер за гориво
4. Детаљи уградње хоризонталног филтера за гориво приказани су на илустрацији.

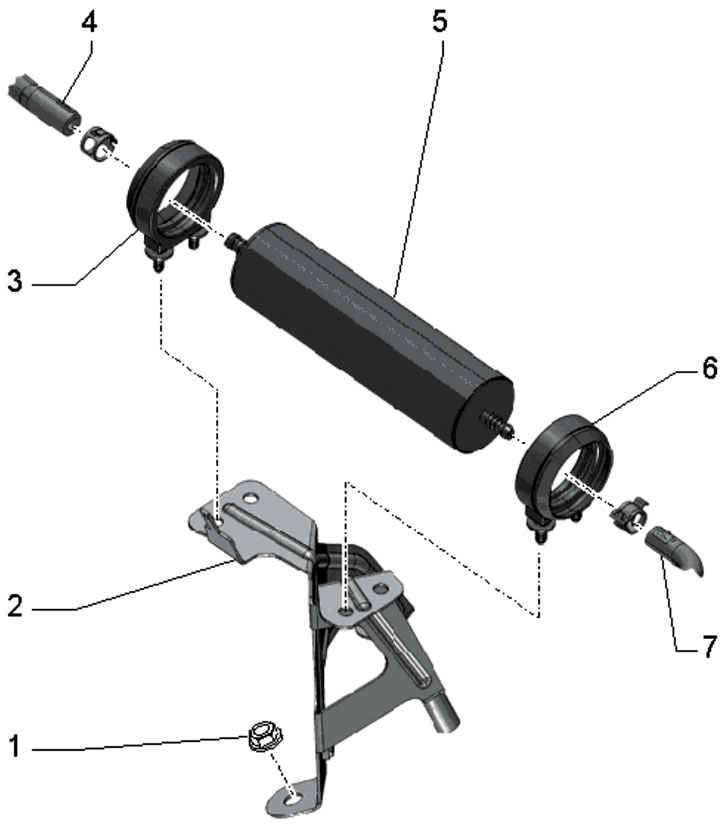

13.4. Детаљи уградње хоризонталног филтера за гориво:
1 - Навртка, 9 Nm;
2 - Носач филтера за гориво;
3, 6 - Гумени држач, уметнут са избочинама у носач 2;
4 - Црево за гориво;
5 - Филтер за гориво, стрелица показује у смеру протока;
7 - Црево за гориво из резервоара.
5. Стисните црева филтера, олабавите стезаљке (1 и 3 на слици) и одвојите црева од филтера (2).

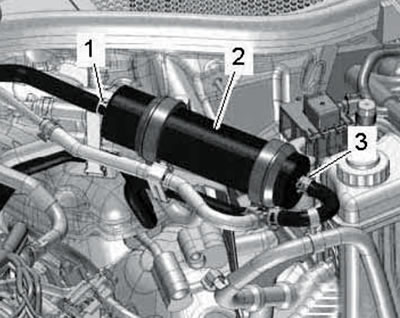

13.5. Вертикални прикључци филтера за гориво.
6. Попрскајте избочине (2 и 4 на илустрацији) гумених држача мазивом без силикона и извадите филтер (3) са држачима из носача (1).

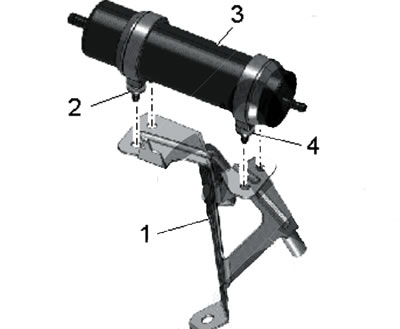

13.6. Уклањање вертикалног филтера за гориво.
7. Инсталација се врши обрнутим редоследом.
