Odkręć dolną osłonę z przodu, ale nie zdejmuj jej.
Odłącz kanał powietrzny między częścią nośną a filtrem powietrza.
Odkręcić śruby 5 (rysunek 12.1) po lewej i prawej stronie.
Rysunek 12.1. Elementy mocujące przedni panel nadwozia
1 - przedni panel poprzeczny,
2 - śruby 10 Nm,
3 - śruby, 50 Nm,
4 - śruby, 50 Nm,
5 - śrub, 50 Nm,
3369 - narzędzie specjalne do przygotowania do służby
Wskazanie. Jeżeli nie masz tego narzędzia, możesz wykorzystać dwie śruby M8x90. Pod łby śrub należy podłożyć podkładki o średnicy zewnętrznej 24 mm i grubości 2 mm. Dodatkowo potrzebne będą jeszcze dwie tuleje o długości 800 mm i średnicy 17 mm.

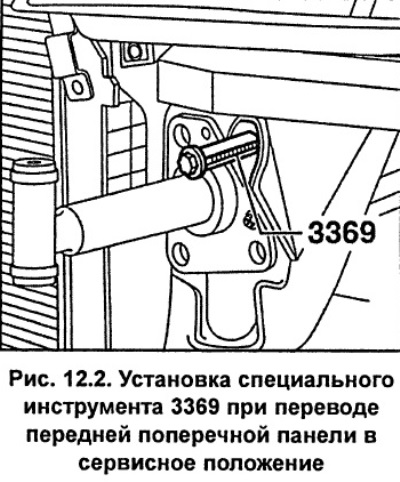

Wkręć specjalne narzędzie AUDI-3369 lub przygotowane śruby w otwory obu śrub, patrz instrukcja do rysunku 12.1.
Odkręcić śruby mocujące 2 (rysunek 12.1) po lewej i prawej stronie.
Odkręcić śruby mocujące 3 i 4 (rysunek 12.1).

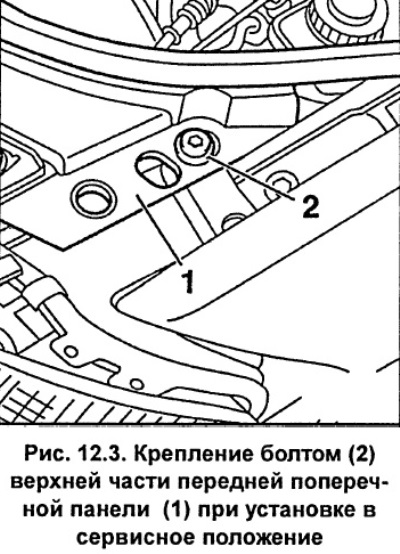

Pociągnij przedni panel poprzeczny do przodu, aż dolny otwór w panelu poprzecznym 1 (rysunek 12.3) zakryje przedni otwór gwintowany w półce skrzydłowej. W tej pozycji należy zabezpieczyć część nośną z lewej i prawej strony śrubami 2 (rysunek 12.3).
