Układ sterowania silnikiem Diesla (Audi A6 C4)

  • Główna
  • Audi A6
  • C4 (1994-1997)
  • Naprawa silnika
  • System zasilania (diesel)
  • Układ sterowania silnikiem Diesla
            0
Spis treści: Czujnik położenia pedału… ↓ Czujnik temperatury płynu chłodzącego ↓ Czujnik prędkości wału korbowego ↓ Zawór odcinający ↓ Zawór układu rozruchowego silnika ↓ Zawór regulujący ciśnienie (silniki… ↓ Czujnik temperatury powietrza… ↓ Czujnik przepływu powietrza (z… ↓ Jednostka sterująca elektroniczna ↓ Przekaźnik systemowy ↓ Przełączniki pedału sprzęgła i… ↓ Czujnik temperatury paliwa ↓

Czujnik położenia pedału przyspieszenia



Wyjmowanie



1. Zdejmij panel wykończeniowy.

2. Odłącz kabel, sprężynę powrotną i wyjmij pedał z uchwytu.

3. Odkręć śruby mocujące i wyjmij czujnik.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Czujnik temperatury płynu chłodzącego



Wyjmowanie



1. Spuść część płynu chłodzącego z silnika.

2. Odłącz złącze połączeniowe i odkręć czujnik.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Czujnik prędkości wału korbowego



Wyjmowanie

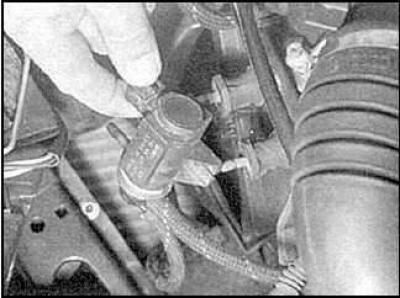

1. Odłącz złącze połączeniowe.

1. Odłącz złącze połączeniowe.

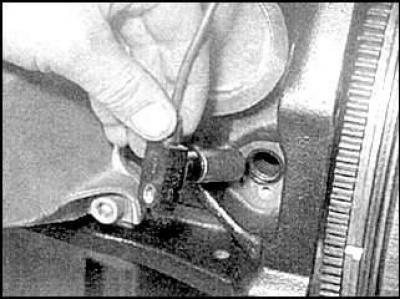

2. Odkręć śruby mocujące i wyjmij czujnik z bloku cylindrów (silnik AAT).

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.



Zawór odcinający



Wyjmowanie



Wyjmowanie


1. Odkręć nakrętkę mocującą i odłącz przewód.

2. Odkręć zawór i wyjmij pierścień uszczelniający.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Zawór układu rozruchowego silnika



Wyjmowanie



1. Odkręć śrubę mocującą i wyjmij zawór z pompy wtryskowej.

2. Zdejmij pierścienie uszczelniające i filtr. Odłącz złącze połączeniowe.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Zawór regulujący ciśnienie (silniki 1Z i AHU)



Wyjmowanie



1. Odłącz kanały powietrzne, które utrudniają demontaż.

1. Odłącz kanały powietrzne, które utrudniają demontaż.

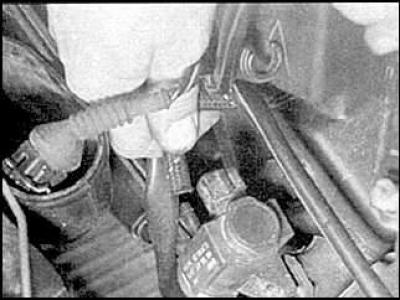

2. Odłącz złącze połączeniowe.

2. Odłącz złącze połączeniowe.


3. Odłącz przewody podciśnieniowe i przed ich wyjęciem zaznacz je.



3. Odłącz przewody podciśnieniowe i przed ich wyjęciem zaznacz je.


4. Odkręć nakrętki mocujące i wyjmij zawór.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Czujnik temperatury powietrza wlotowego (silnik AVR)



Wyjmowanie

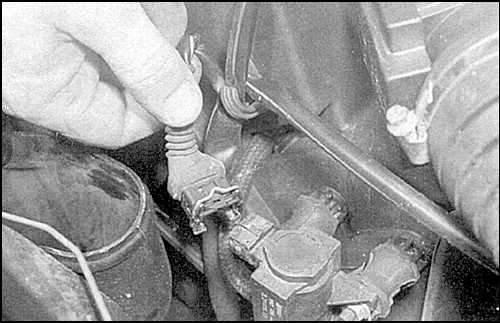

1. Odłącz złącze połączeniowe.

2. Zdejmij zacisk mocujący i wyjmij czujnik.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Czujnik przepływu powietrza (z wyjątkiem silników AAS)



Wyjmowanie



Wyjmowanie

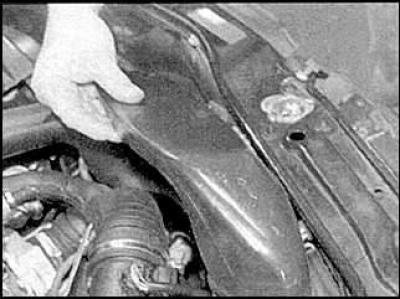

1. Zdjąć plastikową osłonę z rury wlotowej i rury pośredniej.

1. Zdjąć plastikową osłonę z rury wlotowej i rury pośredniej.

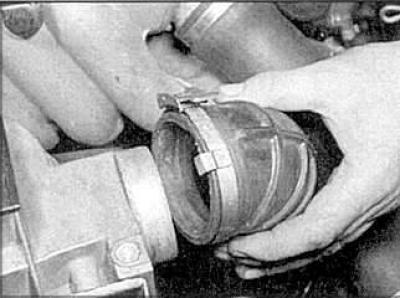

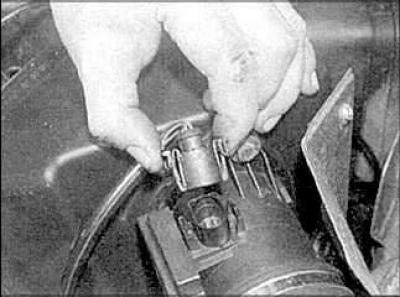

2. Odłącz wąż powietrza od czujnika przepływu powietrza.



2. Odłącz wąż powietrza od czujnika przepływu powietrza.


3. Odłącz wąż powietrza od czujnika.

3. Odłącz wąż powietrza od czujnika.

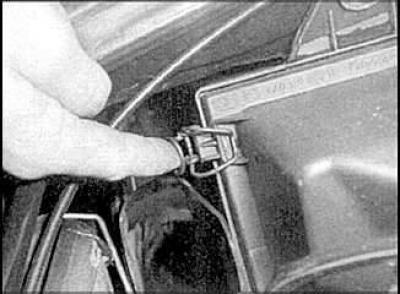

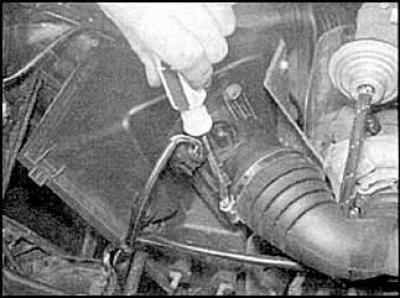

4. Zwolnij zatrzaski mocujące pokrywę.

4. Zwolnij zatrzaski mocujące pokrywę.


4. Zwolnij zatrzaski mocujące pokrywę.

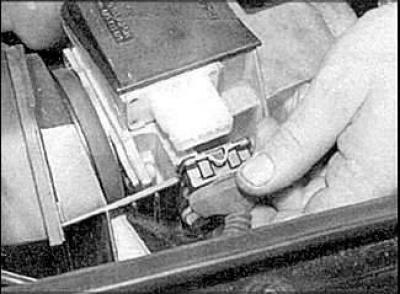

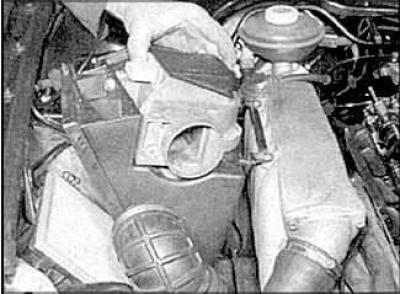

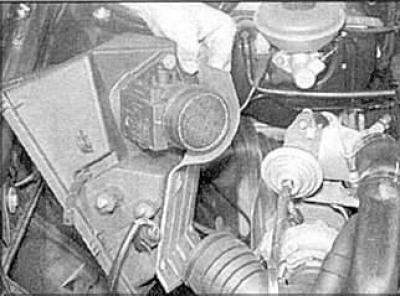

5. Odłącz złącze połączeniowe i zdejmij pokrywę oraz czujnik przepływu powietrza.



5. Odłącz złącze połączeniowe i zdejmij pokrywę oraz czujnik przepływu powietrza.


5. Odłącz złącze połączeniowe i zdejmij pokrywę oraz czujnik przepływu powietrza.


6. Odłącz złącze połączeniowe i zdejmij pokrywę oraz czujnik (silnik AAT).

6. Odłącz złącze połączeniowe i zdejmij pokrywę oraz czujnik (silnik AAT).

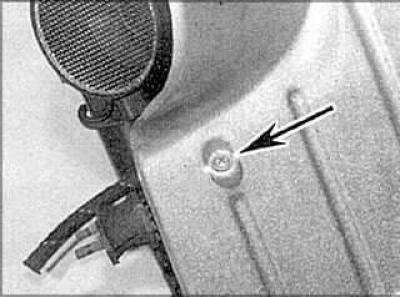

7. Zdejmij osłonę czujnika.

7. Zdejmij osłonę czujnika.


7. Zdejmij osłonę czujnika.

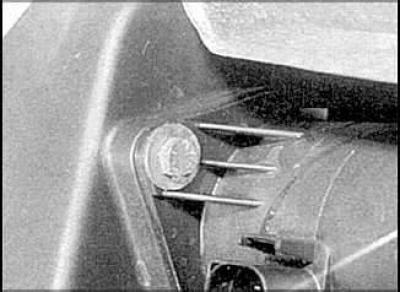

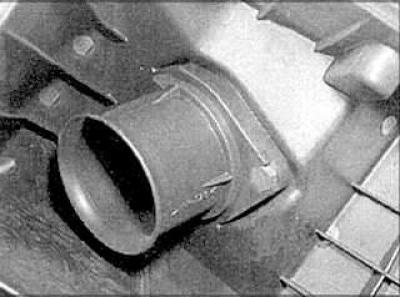

8. Odkręć śruby mocujące czujnik przepływu powietrza.



Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Jednostka sterująca elektroniczna



Wyjmowanie



Wyjmowanie

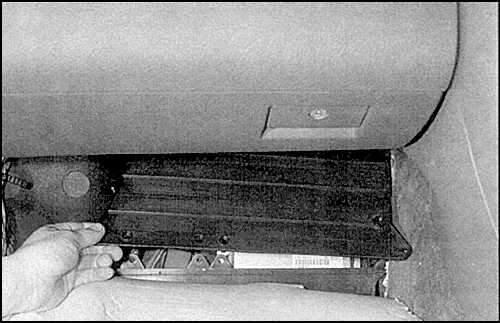

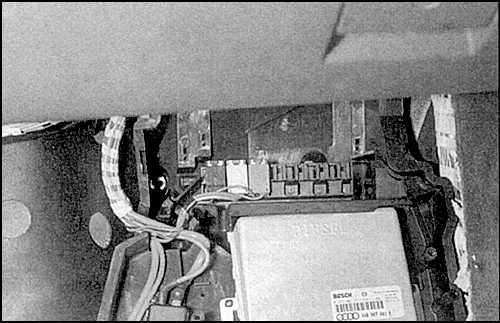

1. Zdejmij panel wykończeniowy i pokrywę jednostki sterującej.

1. Zdejmij panel wykończeniowy i pokrywę jednostki sterującej.


2. Aby uzyskać dostęp do jednostki sterującej, należy poluzować śruby mocujące i wyjąć ją, a następnie odłączyć złącza połączeniowe.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Przekaźnik systemowy



Wyjmowanie



1. Zdejmij panel wykończeniowy.

2. Odkręć śrubę mocującą, zdejmij pokrywę i wyjmij przekaźnik.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Przełączniki pedału sprzęgła i hamulca



Patrzeć podsekcja 9.1.5 i podrozdział 10.15.

Czujnik temperatury paliwa



Wyjmowanie

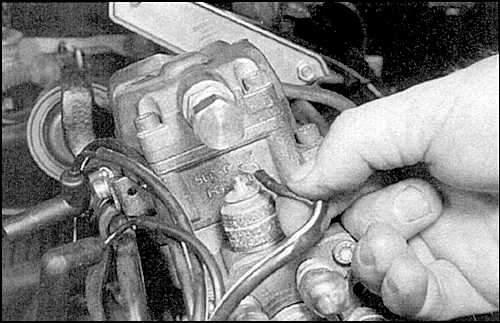

1. Zdejmij pokrywę pompy wtryskowej.



2. Odkręć śruby mocujące i wyjmij czujnik.

Instalacja



Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Artykuł sprawdził ekspert motoryzacyjny Georgy Rodionow
