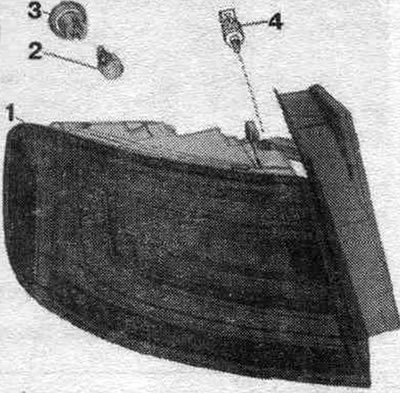

Schemat montażu zewnętrznego światła tylnego
1. Światła tylne zewnętrzne.
2. Żarówka światła tylnego. działa: żarówka lewego tylnego światła. skok "M16". Lampa tylnego światła prawego. ruch "M17"; 12 V, 18 W; W16W.
3. Uchwyt lampy.
4. Kołek gwintowany: 3,5 Nm.
Wyjmowanie i instalowanie żarówki tylnego światła. skok "M16"/"M17"

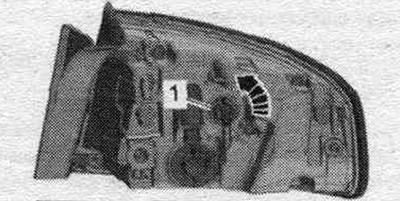

Zdejmij zewnętrzne tylne światło postojowe. Obrócić oprawkę żarówki "1" w lewo "strzałka" i wyjąć go z obudowy. Wyjmij żarówkę światła cofania z oprawki.
Montaż odbywa się w odwrotnej kolejności. Włóż nową żarówkę do oprawki, uważając, aby nie dotknąć szklanej bańki gołymi rękami. Zamontuj tył. zewnętrzne światło obrysowe.

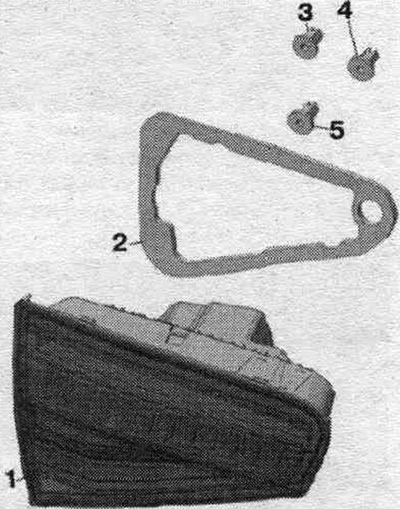

Wewnętrzne światło tylne
1. Wewnętrzne światło tylne.
2. Plomba: Wymienić, jeśli jest uszkodzona.
3-5. Orzech.

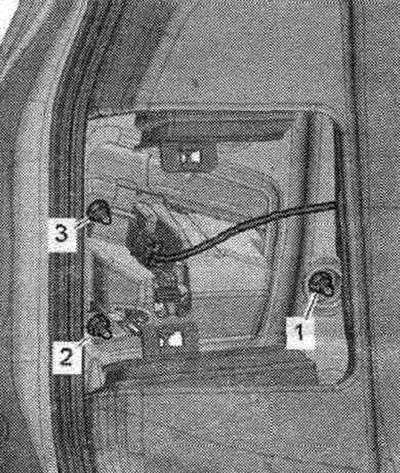

Moment dokręcania i kolejność dokręcania wewnętrznego światła tylnego
Dokręcaj nakrętki po kolei. "1, 2, 3" z momentem obrotowym 4 Nm.
Wyjmowanie i instalacja tylnego światła obrysowego wewnętrznego

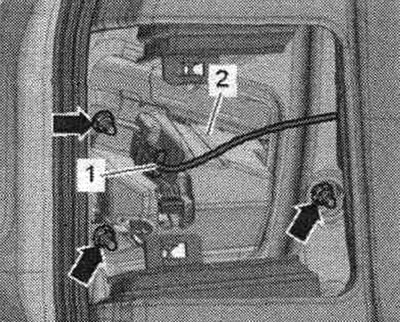

Wyłącz zapłon. Ustaw włącznik światła w pozycji 0. Podważ pokrywę "1" klinem "3409" oznaczonym strzałką. - Odłącz wtyczkę "1". Odkręć nakrętkę oznaczoną strzałką. Zdejmij wewnętrzną część tylnej części. latarnię na zewnątrz.
Montaż odbywa się w odwrotnej kolejności. Jeśli dioda LED jest uszkodzona, należy wymienić tylną diodę. zespół świateł obrysowych wewnętrznych. Sprawdź, czy uszczelka między korpusem a tylną obudową jest prawidłowo zamontowana. latarnia.
