Kierunkowskaz w lusterku zewnętrznym

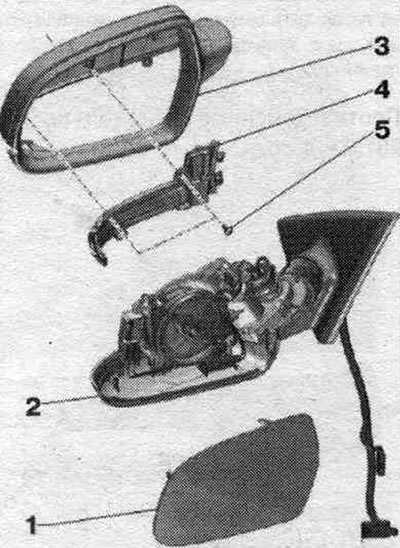

1. Lustro.
2. Montaż regulatora położenia lusterka.
3. Obudowa lusterka zewnętrznego.
4. Światło kierunkowskazu w lusterku zewnętrznym: Światło kierunkowskazu w lusterku zewnętrznym po stronie kierowcy. "L131", lampa kierunkowskazu w lusterku zewnętrznym z przodu. przejście. "L132".
5. Śruba: 0,9 Nm.
Demontaż

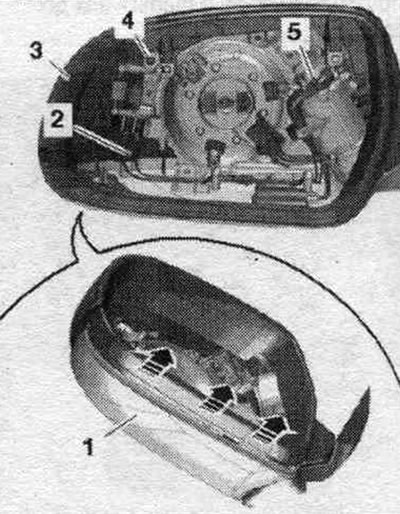

Zdejmij szkło lusterka. Odkręć śruby "4" i "5". Odblokuj zacisk "2" i zdejmij obudowę "3" zewnętrznego lusterka wstecznego. widok z nakładki "1" "strzałki".

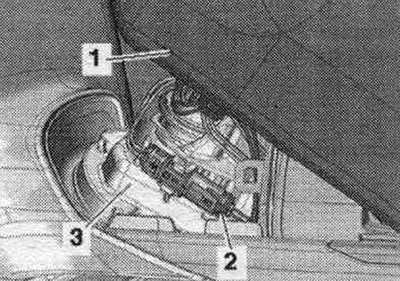

W pojazdach z systemem wspomagania zmiany pasa ruchu, obudowa "1" zewnętrznego lusterka wstecznego. zwolnij ją tak, aby widoczne było złącze wtykowe. Odłączyć złącze "2" lampki ostrzegawczej o niezamierzonym opuszczeniu pasa ruchu z przodu. części mocowania regulatora lusterka "3".

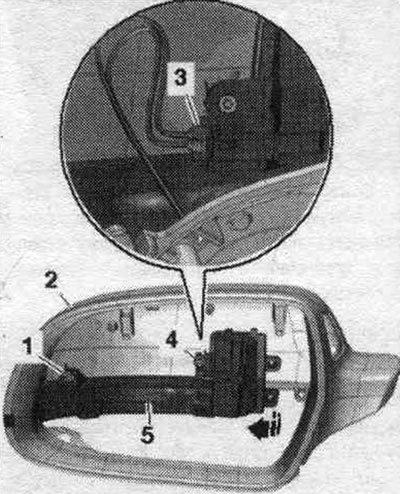

Wyciągnij obudowę "2" zewnętrznego lusterka wstecznego. spójrz do góry i odłącz złącze wtykowe "3". Odkręć śruby "1" i "4". Zdejmij obudowę "5" kierunkowskazu z obudowy lusterka zewnętrznego "strzałka".
Instalacja

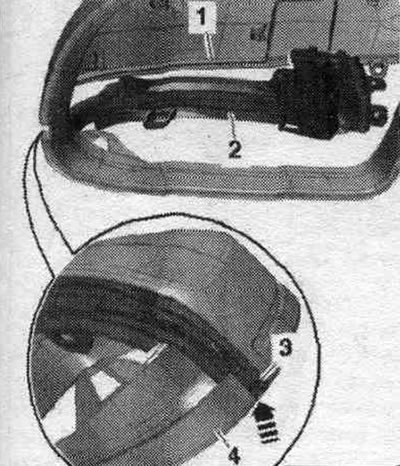

Montaż odbywa się w odwrotnej kolejności. W przypadku uszkodzenia diody LED należy wymienić cały kierunkowskaz w lusterku zewnętrznym. Włóż boczną półkę. kierunkowskaz "3" w rowek znajdujący się na obudowie "4" zewnętrznego lusterka wstecznego. typ "strzałki". Włóż obudowę "2" kierunkowskazu do obudowy zewnętrznego lusterka wstecznego. typu, podczas gdy rowek prowadzący musi być zamocowany w prowadnicy "1".
Zamontuj obudowę lusterka zewnętrznego.
