Wyjmowanie i instalacja jednostki sterującej cyfrowym systemem audio "J525" (CAN)

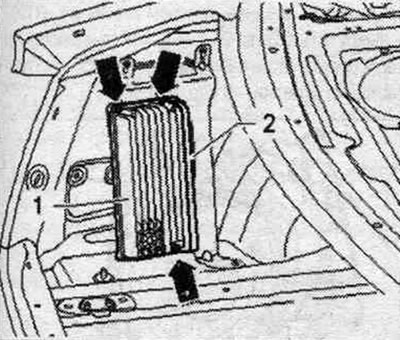

Używany cyfrowy system audio "J525" znajduje się za lewą boczną osłoną bagażnika. W przypadku wymiany używanego egzemplarza należy wybrać tryb wyszukiwania usterek z przewodnikiem. w tym celu należy skorzystać z funkcji Zamień odpowiednią używaną funkcję. Wyłącz zapłon. Otwórz lewy schowek w bagażniku. Odkręć śruby ze strzałkami na używanym systemie audio cyfrowego "J525" "1" i przesuń urządzenie na bok. Odblokuj i odłącz złącze "2" od używanego cyfrowego systemu audio "J525" "1". Wyjmij używany cyfrowy system audio "J525" "1".
Montaż odbywa się w odwrotnej kolejności.
Wyjmowanie i instalacja jednostki sterującej cyfrowego systemu audio "J525" (MMI do tygodnia kalendarzowego 44/08)

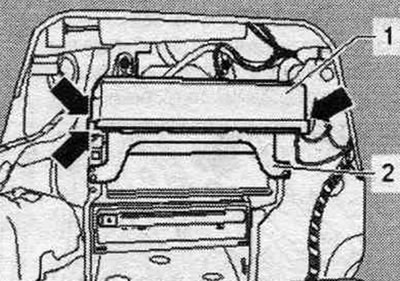

Używany cyfrowy system audio "J525" znajduje się za lewą boczną osłoną bagażnika, na górze wspornika systemu informacyjno-rozrywkowego. W przypadku wymiany używanego egzemplarza należy wybrać tryb wyszukiwania usterek z przewodnikiem. w tym celu należy skorzystać z funkcji Zamień odpowiednią używaną funkcję. Wyłącz zapłon. Otwórz lewy schowek w bagażniku. Uchwytu nie można zdjąć. Odkręć śruby ze strzałkami na uchwycie "2" i przenieś używany cyfrowy system audio "J525" "1" do bagażnika.

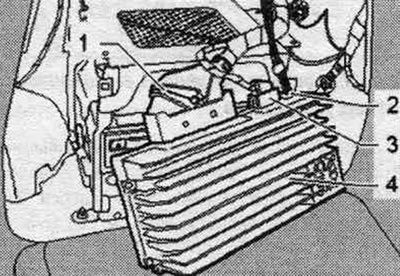

W używanym pakiecie audio cyfrowego "J525" "1" odblokuj i odłącz złącze od magistrali MOST "2".

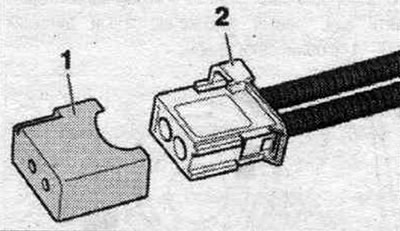

Załóż osłonę ochronną na wtyczki kablowe "VAS 6223/9" "1" do złącza wtykowego magistrali MOST "2".

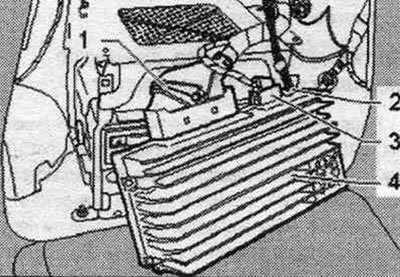

Odblokuj i odłącz złącza wtykowe "1" i "3". Wyjmij używany cyfrowy system audio "J525" "4".
Montaż odbywa się w odwrotnej kolejności.
Wyjmowanie i instalacja jednostki sterującej cyfrowego systemu audio "J525" (MMI z tygodnia kalendarzowego 45/08)

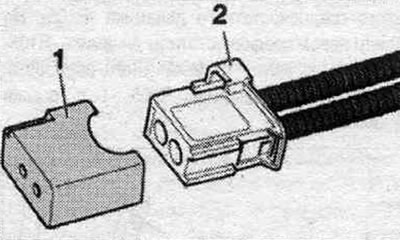

Używany cyfrowy system audio "J525" znajduje się za lewą boczną osłoną bagażnika, na górze wspornika systemu informacyjno-rozrywkowego. W przypadku wymiany używanego egzemplarza należy wybrać tryb wyszukiwania usterek z przewodnikiem. w tym celu należy skorzystać z funkcji Zamień odpowiednią używaną funkcję. Wyłącz zapłon. Otwórz lewy schowek w bagażniku. Odblokuj i odłącz wszystkie złącza wtykowe od używanego cyfrowego systemu audio "J525". Załóż osłony ochronne na wtyczki kablowe "VAS 6223/9" "1" do złącza wtykowego magistrali MOST "2".
Odkręcić śruby "1" na używanym cyfrowym systemie audio "J525" "2" i wyjąć używany cyfrowy system audio "J525" "2" ze wspornika "3".
Montaż odbywa się w odwrotnej kolejności.
