System nawigacyjny — informacje ogólne i schematy instalacji (Audi A4 B8)

Spis treści: Informacje ogólne i instrukcje (do… ↓ Informacje ogólne i instrukcje (od… ↓ Schemat instalacji (do tygodnia… ↓ Schemat instalacji (od tygodnia… ↓ Urządzenie nawigacyjne MMI basic plus ↓ Komponenty systemu nawigacji MMI,… ↓ Elementy systemu nawigacyjnego MMI… ↓ Komponenty systemu nawigacyjnego… ↓ Złącza systemu nawigacyjnego MMI… ↓ D. Blok złączy wielopinowych… ↓ E. Shina MOST ↓ Złącza wtykowe systemu nawigacyjnego… ↓ Złącza wtykowe systemu nawigacyjnego… ↓ 2. Blok przyłączeniowy z 4 złączami… ↓

Informacje ogólne i instrukcje (do tygodnia kalendarzowego 44/08)

System nawigacyjny jest połączony z systemem informacyjno-rozrywkowym MMI za pośrednictwem magistrali optycznej MOST. System nawigacyjny jest dostępny od wersji wyposażenia MMI basic plus Navigation. W wersji wyposażenia MMI basic plus Navigation 6/y system nawigacyjny z napędem CD "J401" znajduje się z przodu. w pudełku znajduje się radio "R" oraz używany panel sterowania, wyświetlacz i wyświetlacz informacyjny "J523". W wersji MM1 używany system nawigacyjny z napędem CD "J401" znajduje się w bagażniku. schowek z tyłu po lewej stronie. We wszystkich wariantach sterowanie odbywa się z modułu sterującego. system multimedialny E380. Rozwiązywanie problemów. przeprowadzane w trybie rozwiązywania problemów wspomaganych przewodnikiem.

Informacje ogólne i instrukcje (od tygodnia kalendarzowego 45/08)

System nawigacyjny jest elementem elektroniki komunikacyjnej 1 "J794" zastosowanej na panelu przednim. Sterowanie odbywa się za pośrednictwem korpusu sterującego. system multimedialny E380. W systemie MMI z maksymalną konfiguracją dane nawigacyjne są przechowywane na wewnętrznym dysku twardym (HDD). Rozwiązywanie problemów. przeprowadzane w trybie rozwiązywania problemów wspomaganych przewodnikiem.

Schemat instalacji (do tygodnia kalendarzowego 44/08)

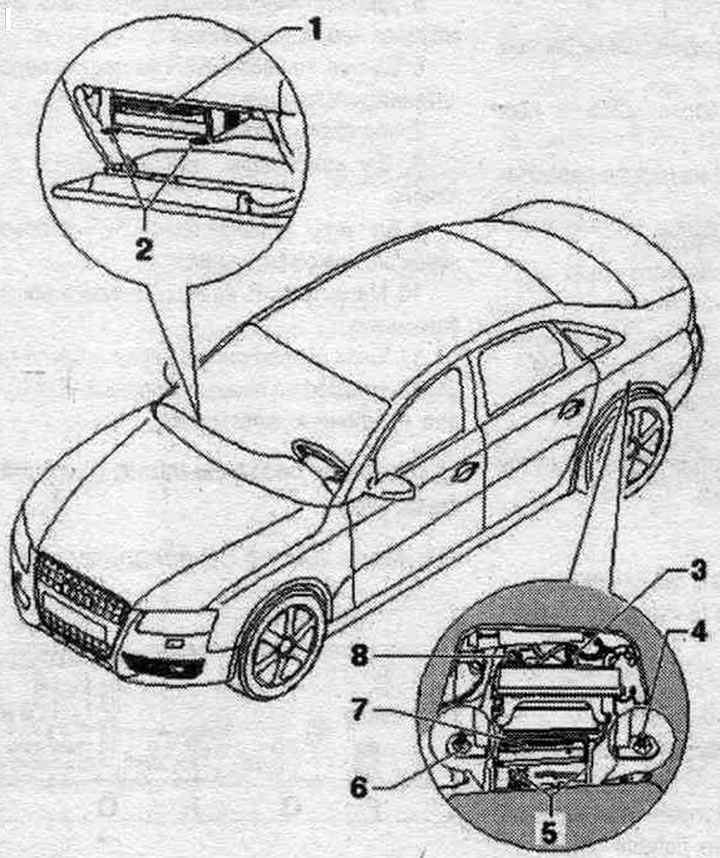

1. Używany system nawigacyjny z napędem CD "J401" (MMI basic plus Navigation).
2. Narzędzie do demontażu radia "T10057".
3/4/6/8. Nakrętka: 5 Nm.
5. Narzędzie do demontażu radia "T10057".
7. Używany system nawigacyjny z napędem CD "J401" (MMI).

Schemat instalacji (od tygodnia kalendarzowego 45/08)

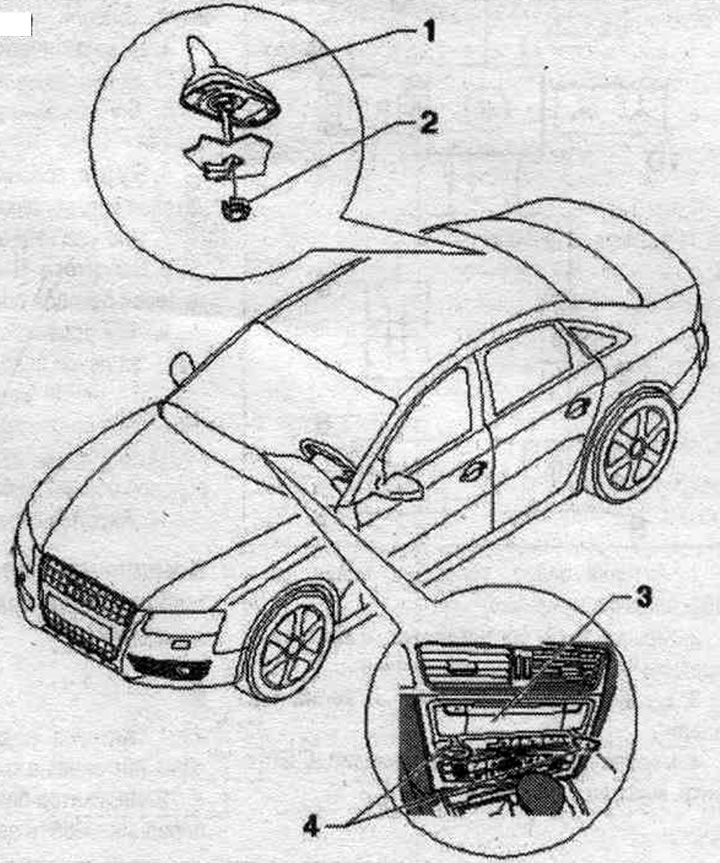

1. Antena do radia, telefonu, nawigacji. systemu "R52".
2. Nakrętka: 6 Nm.
3. Używana elektronika komunikacyjna 1 "J794".
4. Narzędzie do demontażu radia "T10057".

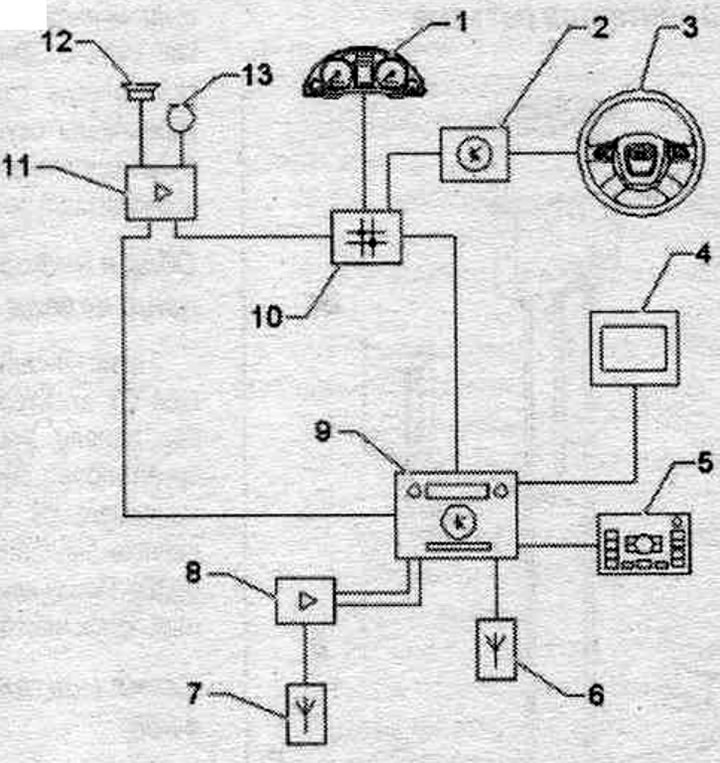

Urządzenie nawigacyjne MMI basic plus

1. Używany zestaw wskaźników "J285" na panelu przednim.
2. Zastosowano kolumnę kierowniczą "J527" w module przełączników kolumny kierowniczej. kolumny.
3. Wielofunkcyjna kierownica.
4. Wskaźnik kontrolny użyty. i znak, z przodu "J685" na środku pasa ruchu. panele.
5. Moduł sterujący. system multimedialny "E380" w konsoli środkowej.
6. Antena do radia, telefonu, nawigacji. syst. "R52" (antena na dachu).
7. Anteny zamontowane w szkle.
8. Wzmacniacz antenowy 3 "R112" za lewą osłoną bagażnika.
9. Używany system nawigacyjny z napędem CD "J401" w przednim schowku po lewej stronie: obejmuje używany przedni panel sterowania, wyświetlacz i wyjście informacyjne "3523" / radio "R" odtwarzacz CD "R89".
10. Interfejs diagnostyczny magistrali danych "J533" za przednim schowkiem po lewej stronie.
11. Używany cyfrowy system audio "J525" za lewą boczną osłoną bagażnika.
12. Systemy akustyczne.
13. Blokada mikrofonu w pasie. części modułu dachowego "R164" z przodu, lampa podświetlająca "W1".

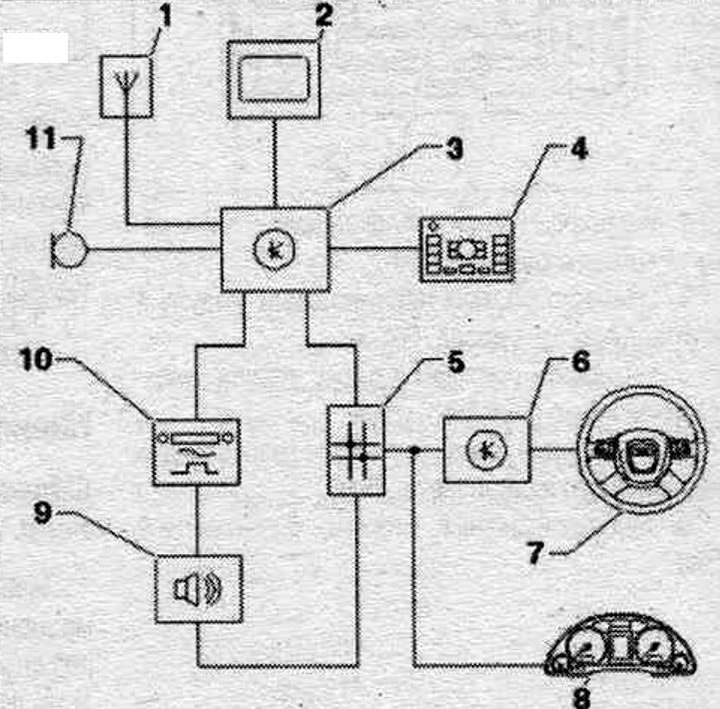

Komponenty systemu nawigacji MMI, minimalna konfiguracja (od tygodnia kalendarzowego 45/08)

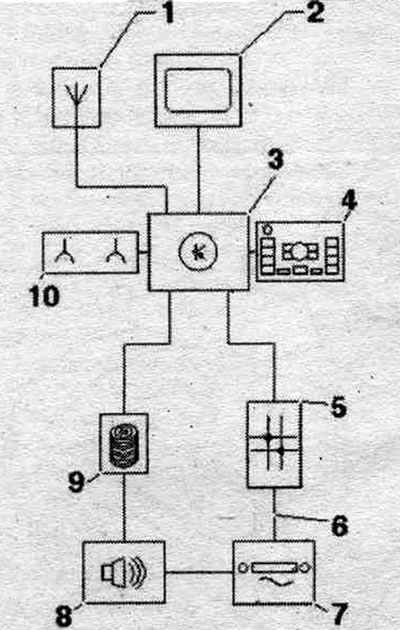

1. Antena do radia, telefonu, nawigacji. systemu "R52" (antena na dachu).
2. Wskaźnik zużycia korpusu sterującego. i znak, z przodu "J685" na środku pasa ruchu. panele.
3. Użyte informacje, elektronika 1 "J794" na panelu przednim.
4. Moduł sterujący. system multimedialny "E380" w konsoli środkowej.
5. Interfejs diagnostyczny magistrali danych "J533" za przednim schowkiem po lewej stronie.
6. Autobus MOST.
7. Radio "R" za lewą boczną osłoną bagażnika.
8. Używany cyfrowy system audio "J525" za lewą boczną osłoną bagażnika.
9. Zmieniarka CD "R41" w przedniej szufladzie.
10. Wyjście dla zewnętrznych źródeł dźwięku "R199" (interfejs) w obudowie przedniej.

Elementy systemu nawigacyjnego MMI (do tygodnia kalendarzowego 44/08)

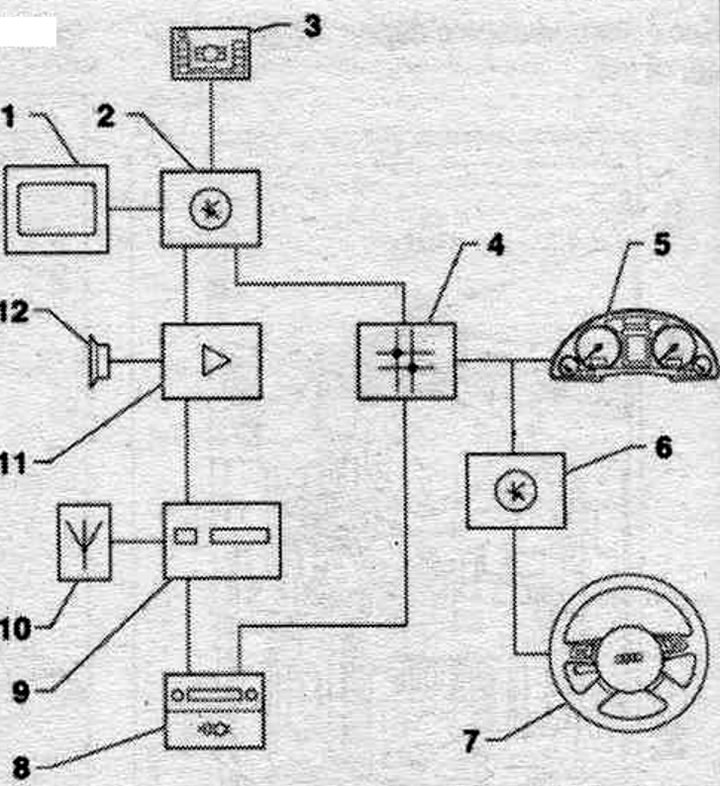

1. Wskaźnik kontrolny użyty. i znak, z przodu "J685" na środku pasa ruchu. panele.
2. Używany korpus sterujący. i wskazanie z przodu "J523" za panelem przednim.
3. Moduł sterujący. system multimedialny "E380" w konsoli środkowej.
4. Interfejs diagnostyczny magistrali danych "J533" za przednim schowkiem po lewej stronie.
5. Używany zestaw wskaźników "J285" na panelu przednim.
6. Zastosowano kolumnę kierowniczą "J527" w module przełączników kolumny kierowniczej. kolumny.
7. Wielofunkcyjna kierownica.
8. Radio "R" z funkcją wprowadzania głosowego "J507" za lewą boczną osłoną bagażnika.
9. Używany system nawigacyjny z odtwarzaczem CD "J401" umieszczony za lewą boczną osłoną bagażnika.
10. Antena do radia, telefonu, nawigacji. syst. "R52" (antena na dachu).
11. Używany cyfrowy system audio "J525" za lewą boczną osłoną bagażnika.
12. Systemy akustyczne.

Komponenty systemu nawigacyjnego MMI, konfiguracja najwyższej klasy (od tygodnia kalendarzowego 45/08)

1. Antena do radia, telefonu, nawigacji, systemu. "R52" (antena na dachu).
2. Wskaźnik zużycia korpusu sterującego. i znak, z przodu "J685" na środku pasa ruchu. panele.
3. Użyte informacje, elektronika 1 "J794" na panelu przednim.
4. Moduł sterujący. system multimedialny "E380" w konsoli środkowej.
5. Interfejs diagnostyczny magistrali danych "J533" za przednim schowkiem po lewej stronie.
6. Zastosowano kolumnę kierowniczą "J527" w module przełączników kolumny kierowniczej. kolumny.
7. Wielofunkcyjna kierownica.
8. Używany zestaw wskaźników "J285" na panelu przednim.
9. Używany cyfrowy system audio "J525" za lewą boczną osłoną bagażnika.
10. Radio "R" za lewą boczną osłoną bagażnika.
11. Blok mikrofonowy w przednim module dachowym "R164" (mikrofon przedni prawy "R141") w lampie oświetlenia przedniego "W1".

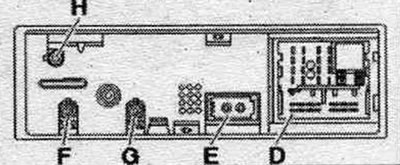

Złącza systemu nawigacyjnego MMI basic plus

Jednostka sterująca systemem nawigacji z napędem CD "J401"

D. Blok przyłączeniowy z 4 złączami wielopinowymi.
E. Shina MOST.
F. Wyjście wysokiej częstotliwości ze wzmacniacza antenowego 3 "R112".
G. Wyjście częstotliwości pośredniej do wzmacniacza antenowego 3 "R112".
H. Złącze (GPS) z anteny radia, telefonu, systemu nawigacyjnego "R52" (anteny na dachu).

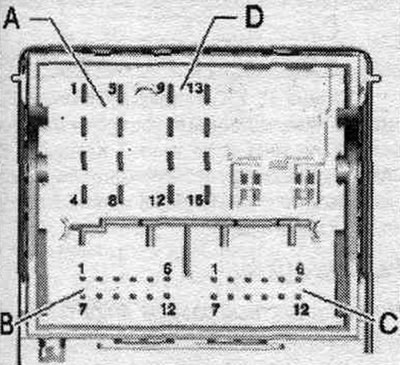

D. Blok złączy wielopinowych 4-pinowych

A. Złącze wielopinowe, 8-pinowe (T8ab)

1. Wake UP (uruchom) do pan. kafelkowanie, multimediów układ. "E380".

4. Podłączyć HU do urządzenia sterującego. system multimedialny. "E380".

5. Res VT (test obciążeniowy) do urządzenia sterującego. system multimedialny. "E380".

8. Uziemienie do urządzenia wskazującego wg. używany ze wskazaniem i informacją "J685".

B. Złącze wielopinowe, 12-pinowe (T12q)

1. Dane do urządzenia sterującego. system multimedialny. "E380".

2. Nie zajęty.

3. Dane (+) do urządzenia wskazującego per. używany ze wskazaniem i informacją "J685".

4. Dane (-) do urządzenia wskazującego per. używany ze wskazaniem i informacją "J685".

5. Dane pochodzące od organu zarządzającego. system multimedialny "E380".

C. Złącze wielopinowe, 12-pinowe (T12r)

5. Dane (-) z urządzenia wskazującego per. używany ze wskazaniem i informacją "J685".

7. uziemienie do sterowania ciałem. system multimedialny "E380".

11. Dane (+) z urządzenia wskazującego per. używany ze wskazaniem i informacją "J685".

D. Złącze wielopinowe, 8-pinowe (T16j)

11. Wyjście niskiej częstotliwości umożliwiające krótkotrwałe wyciszenie mikrofonu zestawu do podłączania telefonu komórkowego. telefon.

12. Terminal 31.

13. Zasilanie urządzenia wskazującego wg. używany ze wskazaniem i informacją "J685".

14. Kabel diagnostyczny do uszkodzenia pierścienia.

15. Terminal 30.

16. Zasilanie jednostki sterującej. system multimedialny "E380".

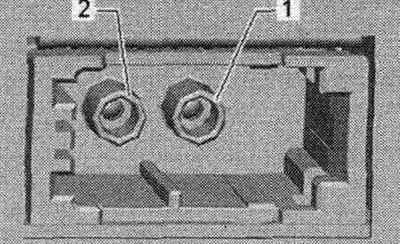

E. Shina MOST

1. Wejście.

2. Wyjście.

Złącza wtykowe systemu nawigacyjnego (MMI do tygodnia kalendarzowego 44/08)

Jednostka sterująca systemem nawigacji z napędem CD "J401"

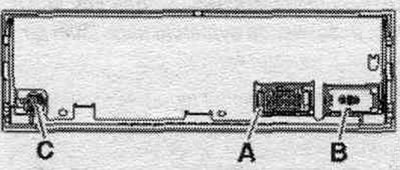

A. Złącze wielopinowe, 8-pinowe (T8n).
V. Shina MOST.
C. Złącze (GPS) z anteny radia, telefonu, systemu nawigacyjnego "R52" (anteny na dachu).

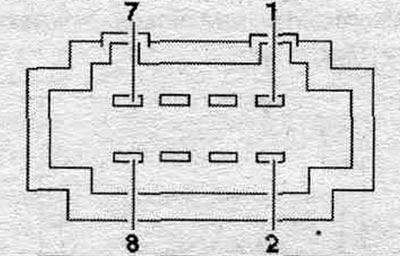

A. Złącze wtykowe wielopinowe, 8-pinowe (T8n)

1. Terminal 31.
2. Terminal 30.
5. Kabel diagnostyczny do uszkodzenia pierścienia.

V. Shina MOST

1. Wejście.

2. Wyjście.

Złącza wtykowe systemu nawigacyjnego (MMI z tygodnia kalendarzowego 44/08)

Jednostka sterująca elektroniką komunikacyjną 1 "J794"

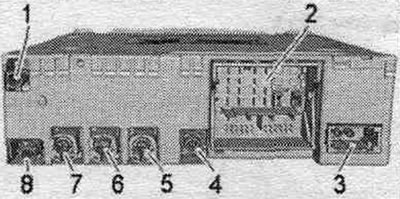

1. Nie zajęty.
2. Blok przyłączeniowy z 4 złączami wielopinowymi.
3. Autobus MOST.
4. Wejście tunera TV FBAS "R78".
5. Złącze wielopinowe, 4-pinowe (T4al/T4am) do przedniego wskaźnika używanego panelu sterowania i oznaczenia "3685".
6. Złącze wielopinowe 4-pinowe (T4ap) do zacisku źródeł zewnętrznych "R199"/jednostki sterującej. dostęp do Internetu "J666" (od roku modelowego 2013).
7. Nie zajęty.
8. Złącze (GPS) od anteny radia, telefonu, systemu nawigacyjnego "R52" (anteny na dachu).

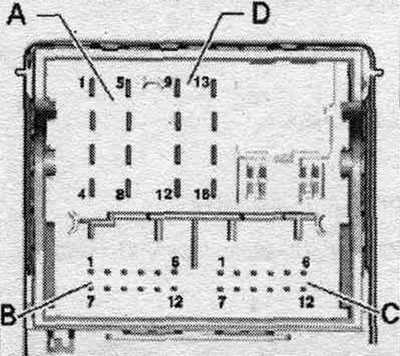

2. Blok przyłączeniowy z 4 złączami wielopinowymi

A. Złącze wielopinowe, 8-pinowe (T8ah)

1. Wyjście niskiej częstotliwości umożliwiające krótkotrwałe wyciszenie mikrofonu zestawu do podłączania telefonu komórkowego. telefon.

2. Zasilanie jednostki sterującej. system multimedialny "E380".

3. Włącz (uruchom) panel sterowania, system multimedialny. "E380".

4/5. Nie zajęty.

6. Podłączyć MU do urządzenia sterującego. system multimedialny. "E380".

7. Kabel diagnostyczny zerwania pierścienia.

B. Złącze wielopinowe, 12-pinowe (T12x)

2. Wejście mikrofonowe (+) z modułu mikrofonowego z przodu, modułu dachowego "R164" (prawy przedni mikrofon "R141").

3. Wejście mikrofonowe (-) z modułu mikrofonowego z przodu, modułu dachowego "R164" (prawy przedni mikrofon "R141").

5. Kabel FBAS (-) z używanej kamery tylnej. wpisz "3772".

11. Kabel FBAS (+) z używanej kamery tylnej. wpisz "3772".

C. Złącze wielopinowe, 12-pinowe (T12u)

Wszystkie styki są podłączone do wyjścia zewnętrznych źródeł dźwięku "R199".

1. Masa NF-ln.

2. NF-ln po prawej.

3. USB (+5V) z wyjątkiem używanego dostępu do Internetu "J666" (od roku modelowego 2013).

4. USB (masa).

5. Nie zajęty.

6. Wykryj nieużywany dostęp do Internetu "J666" (od roku modelowego 2013).

7. NF-ln po lewej.

8. Masa ekranu NF-ln.

9. Kabel FBAS (+).

10. Kabel FBAS (-).

11/12. Dane z iPoda.

Poniżej dodatkowe kontakty:. podłączony do używanego dostępu do Internetu "J666" (od roku modelowego 2013).

3. USB (+5 V).

4. USB (masa).

6. Detect.

D. Złącze wielopinowe, 8-pinowe (T16q)

10. Dane pochodzące od organu zarządzającego. system multimedialny "E380".

11. Dane do urządzenia sterującego. system multimedialny. "E380".

12. Terminal 31.

14. Res VT (test obciążeniowy) z urządzenia sterującego. system multimedialny. "E380".

15. Terminal 30.

16. Kontroluj masę ciała. system multimedialny "E380".
