Dodatkowe wsparcie przekaźnikowe (Audi A4 B5)

W przypadku przekaźników i jednostek sterujących, które nie znajdują się w centralnej jednostce przełączającej, Audi A4 posiada również tzw. dodatkowe wsporniki przekaźników zamontowane pod deską rozdzielczą:

• 13-pozycyjny wspornik przekaźnika pomocniczego umieszczony jest nad centralną jednostką przełączającą.
• 8-pozycyjny wspornik przekaźnika pomocniczego znajduje się w pewnym zakresie na drugim poziomie z przodu, pod centralną jednostką przełączającą i 13-pozycyjnym wspornikiem przekaźnika pomocniczego. Oprócz licznych przekaźników i jednostek sterujących znajdują się tutaj także różnego rodzaju bezpieczniki termiczne.

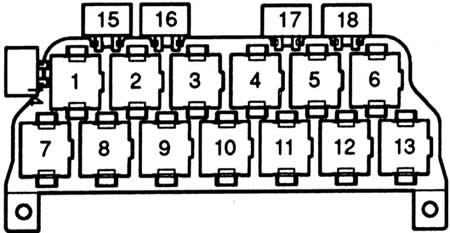

Rozmieszczenie gniazd dla "13-gniazdowego dodatkowego wspornika przekaźników". Jakie węzły są tam połączone, wyjaśniono w tabela.

Po lewej: "8-pozycyjny wspornik przekaźnika pomocniczego" (strzałka) znajduje się pod centralną jednostką przełączającą i oprócz przekaźników (1) mieści także różne bezpieczniki termiczne (2).



Po prawej: rozmieszczenie gniazd "8-gniazdowego pomocniczego przekaźnika".
