ADP i AHL (SOHC) motori
Uklanjanje
1. Uklonite gornji poklopac motora.
2. Uklonite stezaljku i odvojite ventilacijsko crijevo kućišta radilice od poklopca ventila. Uklonite brtveni prsten.
3. Otkopčajte i uklonite gornji poklopac razvodnog remena kako je opisano u stavak 4.
4. Odvijte pričvrsne matice poklopca ventila. Zabilježite položaj unutarnje vodilice razvodnog remena i malog nosača. Uklonite trake za pojačanje.
5. Uklonite poklopac i brtvu.
6. Skinite separator ulja s poklopca.
Montaža
7. Očistite spojne površine i nanesite potrebno brtvilo na gornje rubove polukružnog izreza u glavi cilindra
9. Na prednji dio glave cilindra nanesite prikladno brtvilo na dvije kontaktne točke poklopca ležaja bregastog vratila i glave cilindra.
10. Pažljivo postavite brtvu na glavu cilindra, postavite poklopac zajedno s trakama za pojačanje i malim nosačima. Zategnite matice postupno i ravnomjerno na navedeni moment.
11. Ugradite gornji poklopac razvodnog remena i pričvrstite ga zasunima.
12. Spojite crijevo za ventilaciju kućišta radilice s novim O-prstenom i pričvrstite ga stezaljkom.
13. Ugradite gornji poklopac motora.
ADR, AFY, APT i APW motori (DOHC)
Uklanjanje
14. Uklonite gornji poklopac motora.
15. Isključite paljenje, odspojite visokonaponske žice od svjećica prvog i drugog cilindra. Odvojite žicu od svitka paljenja postavljenog na poklopac ventila.
16. Odvijte maticu i odvojite žicu za uzemljenje od svitka paljenja.
17. Odvijte pričvrsne matice, uklonite zavojnicu paljenja zajedno s visokonaponskim žicama. Uklonite brtvu.
18. Otkopčajte i uklonite gornji poklopac razvodnog remena.

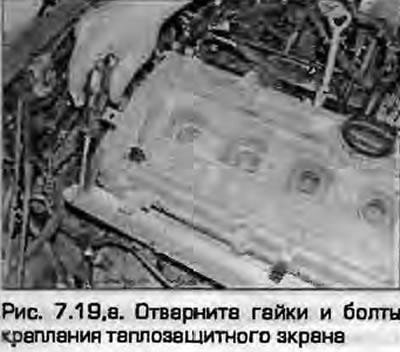

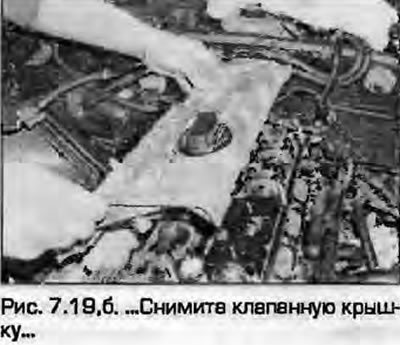

19. Nakon što ste zabilježili položaj toplinskog štitnika, odvrnite matice i vijke s poklopca ventila. Uklonite toplinski štit, uklonite poklopac s glave cilindra. Uklonite glavnu brtvu i središnju brtvu sa svjećica (crtež. 7,19, e-v).
 |
 |
Montaža
20. Očistite spojne površine poklopca i glave cilindra, ugradite usmjerivač ulja.

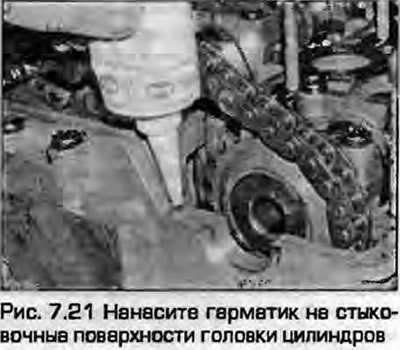

21. Na stražnjoj strani glave nanesite prikladno brtvilo na dvije kontaktne točke hidrauličkog zatezača/podešivača bregastog vratila s glavom cilindra (Sl. 7.21). Slično, na prednju stranu glave cilindra, nanesite brtvilo na gornje kontaktne točke poklopca dvostrukog ležaja i glave cilindra.

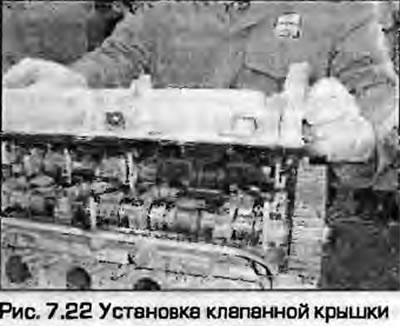

22. Pažljivo postavite brtve na glavu cilindra. Ugradite ploču za usmjeravanje ulja i ugradite poklopac ventila s toplinskim štitom (Sl. 7.22). Postupno zatežite matice i vijke do navedenog momenta.
23. Ugradite gornji poklopac razvodnog remena i pričvrstite ga zasunima.
24. Instalirajte indukcijski svitak zajedno s novom brtvom, pazeći da su žice visokog napona gurnute na svjećice do kraja. Zategnite pričvrsne matice na navedeni moment.
25. Ugradite gornji poklopac motora.
AEB i AJL motori (DOHC Turbo)
Uklanjanje
26. Uklonite gornji poklopac motora.
27. Otpustite stezaljku koja pričvršćuje ventilacijsko crijevo kućišta radilice na ventilacijsku cijev u prednjem dijelu motora. Otpustite pričvrsne vijke (nalazi se na zakovicama poklopca i glave motora) i odvojite ventilacijsku cijev od crijeva. Pomaknite cijev u stranu.
28. Otkopčajte i uklonite gornji poklopac razvodnog remena.
29. Odvojite ožičenje od zavojnica paljenja na vrhu poklopca ventila.
30. U prednjem dijelu poklopca ventila odvrnite vijak i odvojite žicu za uzemljenje.
31. Otpustite pričvrsne vijke i uklonite zavojnice paljenja s zakovicama poklopca, dok ih istovremeno odvajate od svjećica. Uklonite brtvene prstene i zamijenite ih ako je potrebno.
32. Odvijte matice i uklonite poklopac ventila s glave cilindra. Uklonite glavnu brtvu i središnju brtvu svjećice.
Montaža
33. Očistite spojne površine poklopca i glave, ugradite separator ulja.
34. Na stražnjoj strani glave cilindra nanesite prikladno brtvilo na dvije kontaktne točke hidrauličkog zatezača s glavom cilindra. Slično, na prednji dio glave cilindra, nanesite brtvilo na dvije kontaktne točke poklopca ležaja dvostrukog bregastog vratila s glavom cilindra.
35. Postavite obje brtve na glavu cilindra, postavite poklopac ventila s toplinskim štitom. Zategnite matice i vijke na navedeni moment.
36. Ugradite svaki indukcijski svitak zajedno s brtvenim prstenima, pazeći da su pravilno spojeni na visokonaponske žice. Zategnite pričvrsne vijke na navedeni moment.
37. Spojite ožičenje na zavojnice paljenja.
38. Instalirajte žicu za uzemljenje i zategnite vijak.
39. Ugradite gornji poklopac razvodnog remena.
40. Spojite ventilacijsku cijev kućišta radilice na crijevo, spojite cijev na poklopac ventila i zategnite vijke.
41. Ugradite gornji poklopac motora.
