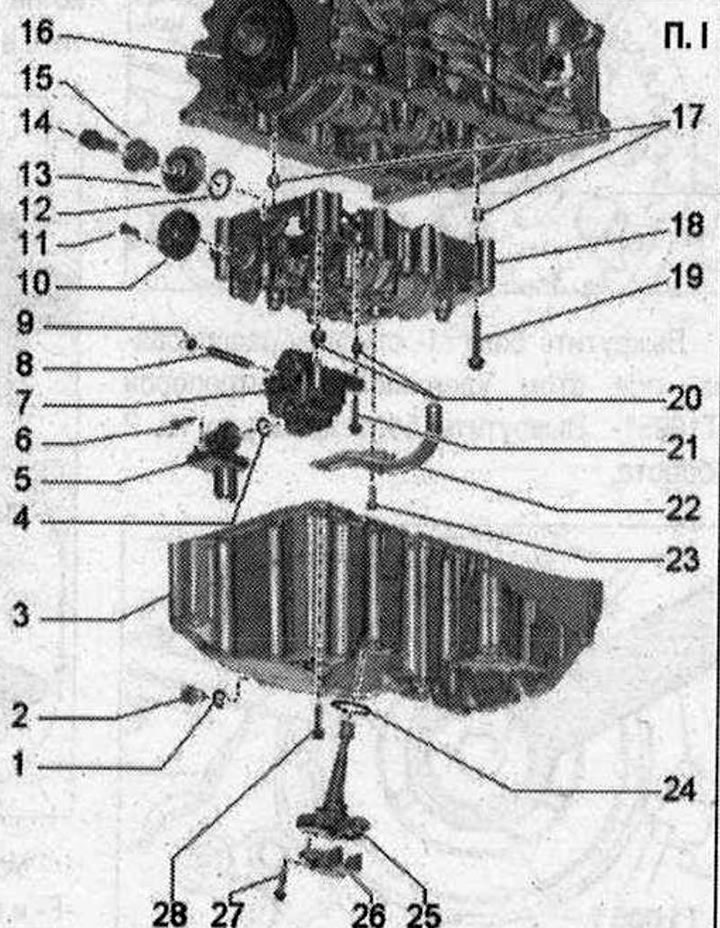

Маслен съд, маслена помпа, блок на балансиращия вал I 1. Уплътнителен маншет: сменете; 2. Пробка за източване на масло: 30 Nm; 3. Маслен съд 4/21/23. Болт: 9 Nm; 5. Смукателна тръба: ако е замърсена, почистете мрежестия филтър; 6. Запечатване. пръстен: замени; 7. Маслена помпа: Преди монтаж проверете дали и двете монтажни втулки за центриране на модула на балансиращия вал върху цилиндровия блок са на мястото си; 8. Задвижващ вал на маслената помпа; 9. Задържащ пръстен: трябва да пасне в основата на жлеба; трябва да се смени повреден или прекалено затегнат задържащ пръстен; 10. Цилиндрична предавка на балансиращия вал; 11. Болт: сменете; 20 Nm + 90°; 12. Шайба на опорния лагер на междинното зъбно колело: сменете; за да монтирате междинното зъбно колело, фиксирайте го върху модула на балансиращия вал с грес; 13. Междинна предавка: сменете; за да се постигне необходимата хлабина на профила на зъбите, новото междинно зъбно колело е покрито с покритие, което осигурява правилната хлабина при износване; позиция за монтаж: номерът на частта трябва да се вижда; обърнете внимание на правилното прилягане на шайбата на опорния лагер; 14. Болт: с шайба; замени; 90 Nm + 90°; 15. Главина на междинно зъбно колело: сменете; 16. Зъбно колело на коляновия вал; 17. Центриращи втулки; 18. Блок на балансиращия вал: Преди монтаж проверете дали и двете монтажни втулки за центриране на блока на балансиращия вал върху цилиндровия блок са на мястото си; 19. Болт: сменете; 20. Центриращи втулки; 22. Тръба за всмукване на масло; 24. Уплътнителен маншет: сменете; 25. Сензор за ниво и температура на маслото "G266"; 26. Капак: датчик за ниво на маслото и температура "G266"; 27. Болт: самозаключващ се; замени; 9 Нм; 28. Болт: сменете

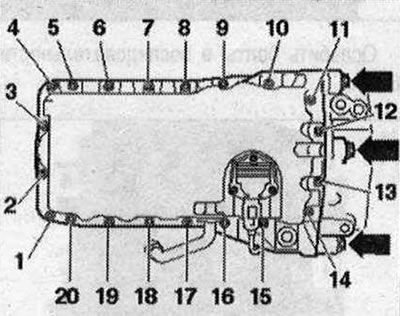

Маслен картер - последователност на затягане и въртящ момент
Затегнете болтовете на 3 етапа.
| Етап | Болтове | Момент на затягане |
| 1 | "1...20" | напречно 5 Nm |
| 2 | "стрелки" | 40 Нм |
| 3 | "1...20" | затегнете на етапи напречно с краен момент на затягане от 13 Nm |

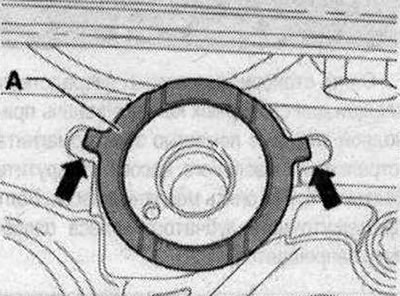

Монтажна позиция на шайбата на опорния лагер
Риск от плъзгане на шайбата на опорния лагер зад междинното зъбно колело. Уверете се, че шайбата на опорния лагер "A" не се изплъзва през неравностите на модула на балансиращия вал "стрелка" при монтиране на междинното зъбно колело и по този начин впоследствие се блокира. Ако е необходимо, закрепете с грес към корпуса на модула на балансиращия вал.

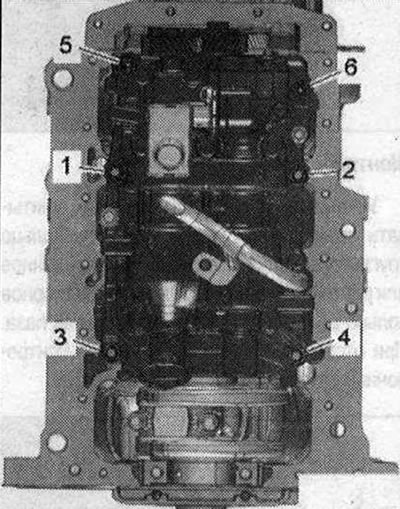

Модул на балансиращия вал - последователност на затягане на болтовете и въртящ момент
Сменете болтовете, които са били затегнати с допълнително завъртане.
Затегнете болтовете на 5 етапа в показаната последователност.
| Етап | Болтове | Момент на затягане/ъгъл на въртене |
| 1 | "1...6" | завийте го на ръка, докато спре |
| 2 | "1...6" | 9 Нм |
| 3 | "1...4" | 20 Нм |
| 4 | "5" и "6" | 13 Нм |
| 5 | "1...6" | завъртете на 90° |
