Премахване на инжектори (Audi Q5 Typ 8R)

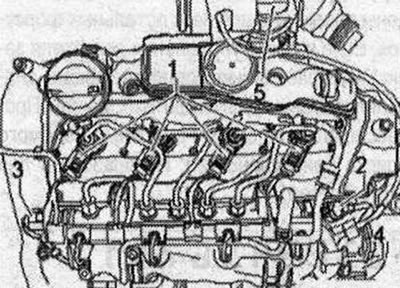

Отстранете капака на двигателя. Свали шумоизолирующий на колелото с единия капак. Маркирай инжектори за принадлежност към цилиндри. Джетове е разрешено да инсталирате повторно само към предишните места (цилиндри). Отворени конектори незабавно спиране на подходящи свещи. Изключете от инжекторите препратки тръбопроводи, за какво да натиснете и двете мъжец надолу и едновременно с това я издърпайте средната част нагоре "стрелка" до отключване. Изключете ел. съединители "1" от снимаемых дюзи. Развийте накидные ядки топливопроводов високо налягане с помощта на торцевого ключ "Т40055" от дюзи. Развийте накидные ядки топливопроводов високо налягане с помощта на торцевого ключ SW 17 "V.A.G 1331/6" от гориво рампи.

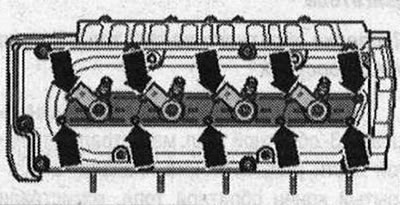

Развийте капачките на инжекторите "стрелка". Повдигнете капаците и ги завъртете на 90°. Ако монтажните гайки на инжектора се разхлабят небрежно, има голяма вероятност те да попаднат в главата на цилиндъра. Продължете много внимателно, за да избегнете извършването на непланирана монтажна работа по-късно и да избегнете последваща повреда на двигателя.

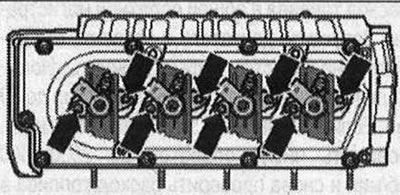

Разхлабете винтовете и отстранете притискащите пластини на инжекторите със стрелка.

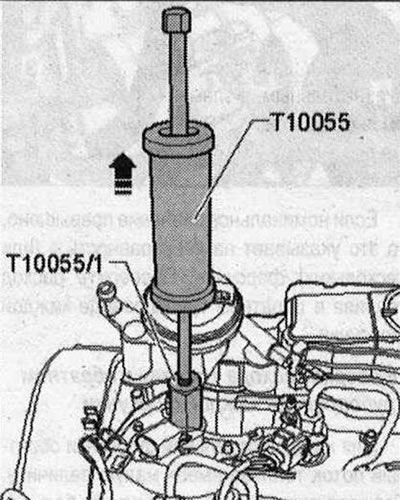

Инсталирайте издърпвача "T10055" с адаптера "T10055/1", както е показано на фигурата, и извадете инжектора от гнездото с леки удари. Поставете отстранените инжектори върху чиста кърпа.
