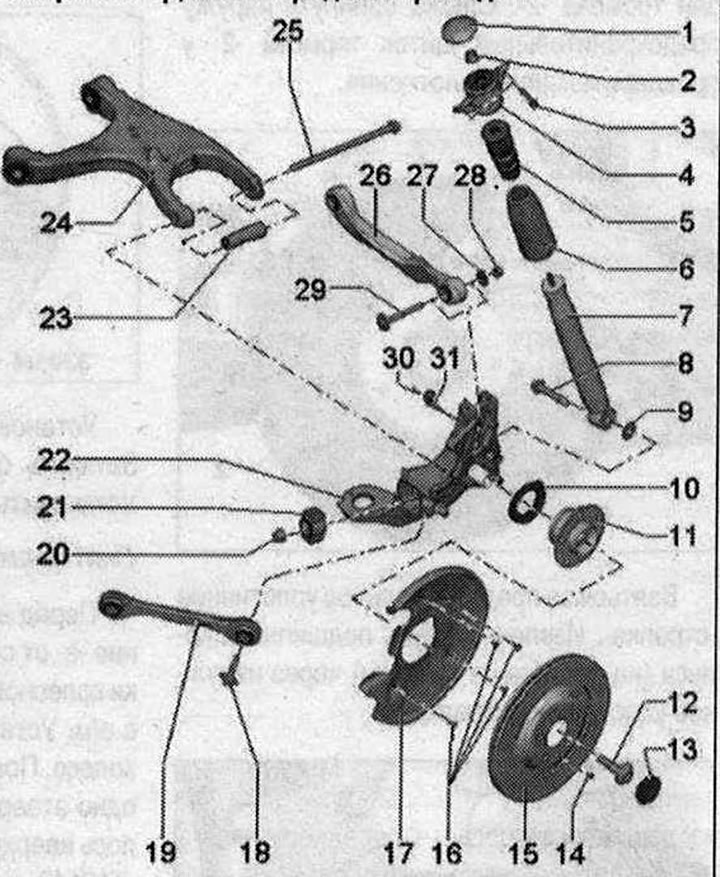

Кормилен накрайник, лагерен модул, амортисьор, автомобили с предно задвижване 1. Защитна капачка; 2. Ядка. 35 Нм. Сменяйте всеки път при отстраняване; 3. Болт. 50 Nm + затегнете с +45°. Сменяйте всеки път при отстраняване; 4. Горна опора на амортисьора; 5. Акцент; 6. Прашник; 7. Амортисьор; 8. Болт. 150 Nm + завъртане на 180°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 9. Шайбата е проектирана да предпазва от корозия. Винаги използвайте заедно; 10. Външно уплътнение; 11. Лагерен възел на главината. Избягвайте замърсяване и повреда на уплътнението по време на монтаж/съхранение; 12. Болт. 200 N'M + завъртане на 180°. Сменяйте всеки път при отстраняване; 13. Защитна капачка. Отстранете с помощта на инструмент за издърпване на капачката на главината на колелото -VW 637/2-. Сменяйте всеки път при отстраняване; 14/16/29/30. Болт; 15. Спирачен диск; 17. Предпазен щит Toomoz 18. Болт. 90 Nm + завъртане на 90°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 19. Напречна тяга. Помислете за различни версии: алуминий и стомана. Едновременният монтаж на 2 стелажа от различен тип е неприемлив; 20. Ядка. Сменяйте при всяко изваждане. Не използвайте гайка за затягане на резбова връзка. Ако гайката се разхлаби, е необходимо да регулирате ъгъла на подравняване на колелата; 21. Тих блок; 22. Корпус на колесния лагер; 23. Дистанционна тръба. Сменяйте всеки път при отстраняване; 24. Долен напречен лост; 25. Болт. 120 Nm + завъртане на 360°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар. Ако болтът е отстранен, е необходимо да регулирате ъгъла на подравняване на колелата; 26. Горна напречна кост; 27. Регулираща шайба; 28. Ядка. 95 Нм. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 31. Заден датчик за скорост.
Избягвайте замърсяване и повреда на уплътнението по време на монтаж/съхранение

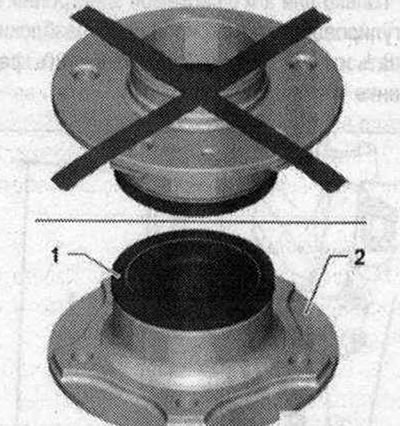

Лагерът на колелото -1- трябва винаги да сочи нагоре. Винаги поставяйте модула на колесния лагер върху главината на колелото -2-.
