Задвижване със зъбен ремък — описание на конструкцията (Audi A2)

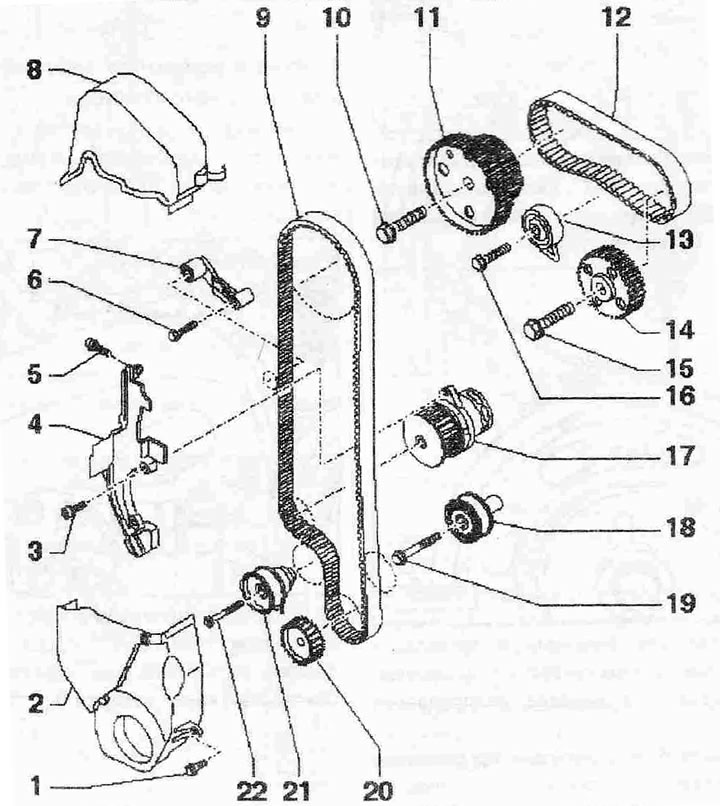

Задвижване със зъбен ремък:
1. Болт. Смяна, 12 Nm
2. Долен капак на ангренажния ремък
3. Болт
4. Заден капак на ангренажния ремък
5. Болт, 10 Nm
6. Болт, 50 Nm
7. Обкатной валяк за времето колан главен с
8. Горен капак на ангренажния ремък
9. Главен задвижващ зъбен ремък. Проверете степента на износване, не огъвайте, преди сваляне маркирайте посоката на движение с тебешир или флумастер
10. Болт
I. Всмукателен разпределителен вал
12. Зъбчат ремък за куплираното задвижване, проверете степента на износване, не огъвайте, преди да го свалите, маркирайте посоката на движение с тебешир или флумастер
13. Обтегач на ангренажен ремък за съединено задвижване
14. Зъбно колело на изпускателния разпределителен вал
15. Болт
16. Болт, 20 Nm
17. Помпа на охладителната система
18. Обкатной валяк за времето колан главен с
19. Болт, 50 Nm
20. Зъбният ремък на коляновия вал на съседните повърхности между задвижващото зъбно колело на зъбния ремък и коляновия вал трябва да бъде без масло, монтажът е възможен само в едно положение, отстранете след демонтиране на зъбния ремък за главното задвижване
21. Опъваща ролка за зъбчатия ремък на главното задвижване
22. Болт, 20 Nm
