внимание! Сензорният блок на ESP е чувствителен към силни вибрации и удари. Силните вибрации и удари могат да повредят ESP сензора. При изпускане на сензорния блок на ESP е невъзможно неговото перфектно функциониране и повторното инсталиране на такъв блок е забранено.
При всички модели превозни средства сензорният модул ESP -G419- е монтиран под лявата седалка. ESP сензорният блок -G419- се намира под предната лява седалка. Стрелката на ESP сензорния блок -G419- сочи посоката на движение.

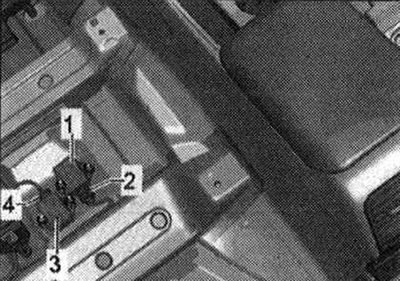

Свалете лявата седалка. Огънете назад закрепващия език на постелката. При автомобили, където езикът на постелката не е прегънат назад, повдигнете езика с нож. Отстранете въздуховода за продухване на пространството. за крака. Разкачете щекера -2-. Развийте гайките, закрепващи сензорния блок. Свалете ESP сензорния модул -G419- -1- нагоре.
Инсталация
Стрелката на сензорния блок сочи посоката на движение. Поставете ESP сензорния модул -G419-1- в крепежите отгоре. Когато монтирате ESP сензора -G419-, уверете се, че той пасва правилно и свободно върху монтажа. Затегнете монтажните гайки на сензорния блок. Свържете щекера -2-. Монтирайте въздуховода за продухване на пространството. за крака. Закрепете постелката с помощта на езика. Монтирайте лявата седалка. След смяна на ESP сензорния блок -G419- трябва да се извърши основна настройка (калибриране) следните сензори: сензор за странично ускорение -G200-; Сензор за надлъжно ускорение -G251- За да направите това, използвайте тестер -VAS 5051B- или -VAS 5052-.
Изберете на дисплея: Спирачка на шасито. системи - 01. Системи със самодиагностика - 03. Спирачна електроника. системи
Изберете функция на дисплея: Калибриране на сензора за странично ускорение -G200-; Калибриране на сензор за надлъжно ускорение -G251 -
Тествайте шасито и цялата ESP система.
