Заглушител

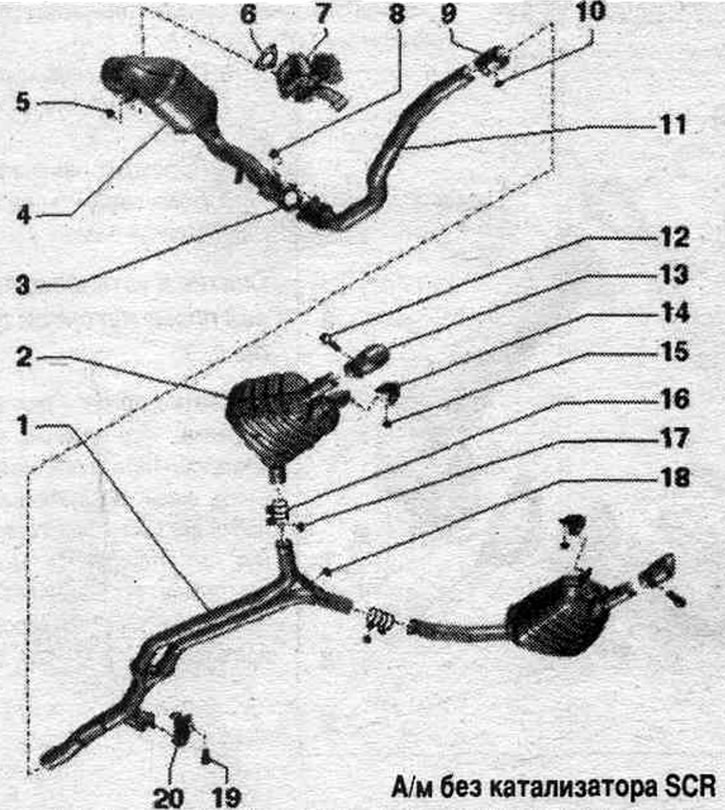

Превозни средства без SCR катализатор
1. Y-образна тръба: Фабрично монтирана като едно цяло със задните ауспуси; в случай на ремонт на тройника, главния ауспух и края на ауспуха, сменете ги поотделно; съединението между тройника и крайния ауспух; подравнете системата. отделяне на отработени газове без механично напрежение.
2. Основен ауспух: Фабрично монтираният агрегат има тройник; в случай на ремонт на тройника, главния ауспух и края на ауспуха, сменете ги поотделно.
3. Уплътнение: сменете.
4. Филтър за твърди частици: с катализатор; с напорната линия на сензора за налягане на отработените газове 1 "G450"; след подмяната, извършете адаптацията в режим "Управлявани функции".
5. Гайка: сменете; смажете с термоустойчива паста; 23 Нм.
6. Уплътнение: сменете.
7. Турбокомпресор.
8. Гайка: подмяна; 23 Нм.
9. Двойна скоба, отпред: подравнете системата преди затягане. изход за отработени газове без механично напрежение; затегнете връзките равномерно.
10. Гайка: 23 Нм.
11. Водоотводна тръба: с подвижен елемент; разглобяемият елемент не трябва да се огъва повече от 10° - риск от повреда; предпазват от удари и сътресения; изпускателната система трябва да бъде свободно подравнена с зоната на рязане.
12. Болт: 23 Нм.
13. Изпускателна тръба: сменете.
14. Окачване: сменете, ако е повредено; проверете предварителното напрежение.
15. Гайка: 20 Нм.
16. Задна скоба: За подмяна на главния тройник на ауспуха поотделно.
17. Гайка: 23 Нм.
18. Гайка: подмяна; 23 Нм.
19. Болт.
20. Окачване на окачването: сменете, ако е повредено; проверете предварителното напрежение.

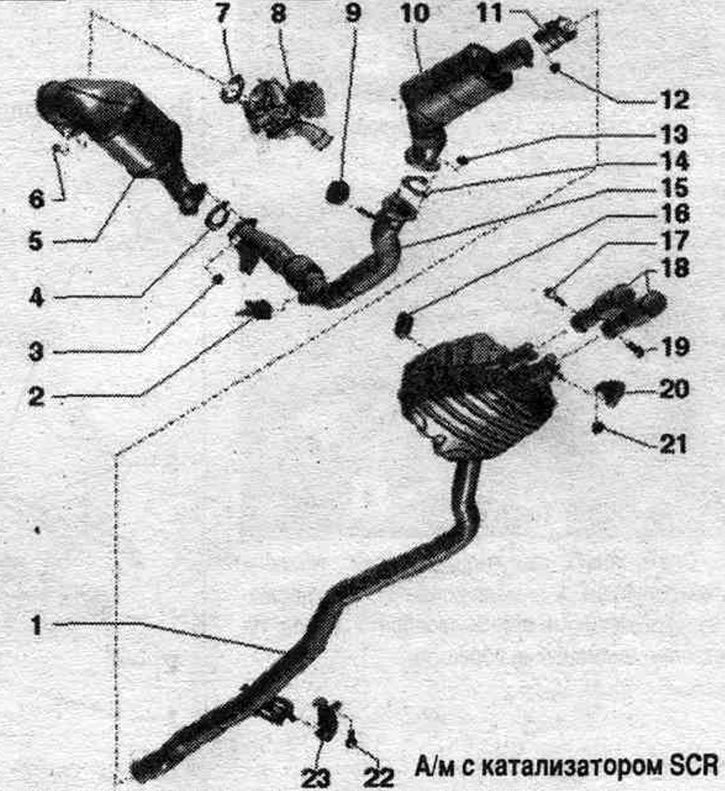

Автомобили с SCR катализатор
1. Основен ауспух.
2. Дюза за редуктор "N474".
3. Гайка: сменете; смажете с термоустойчива паста; 23 Нм.
4. Уплътнение: сменете.
5. Филтър за твърди частици: с катализатор; с напорната линия на сензора за налягане на отработените газове 1 "G450"; след подмяната, извършете адаптацията в режим "Управлявани функции".
6. Гайка: сменете; 23 Нм.
7. Уплътнение: сменете.
8. Турбокомпресор.
9. Закрепващ контур.
10. SCR катализатор.
11. Скоба за затягане.
12. Гайка: 23 Нм.
13. Гайка: подмяна; смажете с термоустойчива паста; 23 Нм.
14. Уплътнение: сменете.
15. Всмукателна тръба.
16. Закрепващ контур.
17. Болт: 23 Нм.
18. Изпускателни тръби.
19. Гайка: 20 Нм.
20. Болт: 23 Нм.
21. Окачване: сменете, ако е повредено; проверете предварителното напрежение.

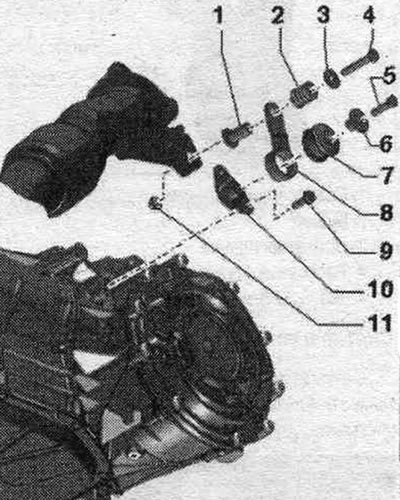

Елементи на окачване на всмукателната тръба
1. Разширителна втулка. 2. Пружина под налягане. 3. Шайба. 4/5. Болт. 23 Nm. 6. Дистанционна втулка. 7. Буфер. 8. Подложка. 9. Болт. 23 Nm. 10. Скоба. 11. Гайка.

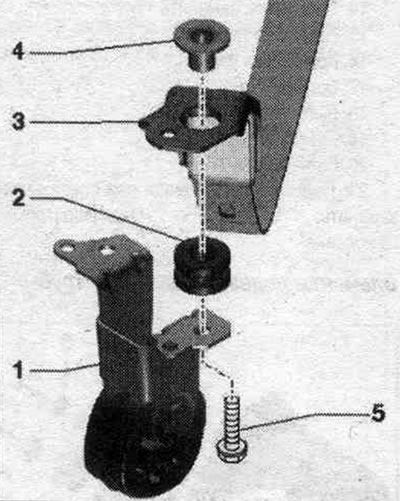

Елементи на системата за предно окачване. отделяне на отработени газове
1. Окачване. 2. Буфер. 3. Опъваща щанга. 4. Разширителна втулка. 5. Болт 20 Nm.
Демонтиране и монтаж на филтъра за твърди частици

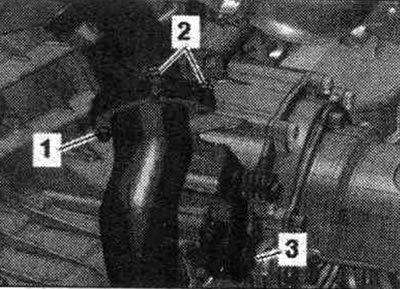

Отстранете задната шумоизолация "2". Развийте гайката "1". Гайките "2" се отстраняват по-късно. "Поз. 3" не трябва да се взема предвид.

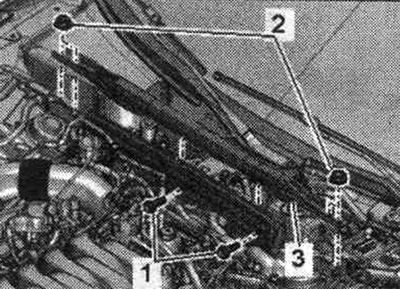

Премахнете разтягането. Отстранете предната стена на кутията за оттичане на вода.

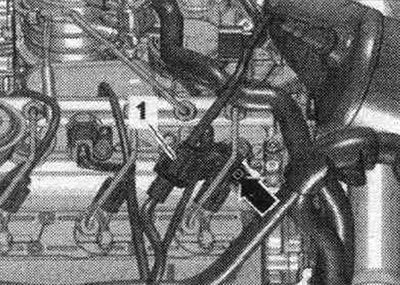

Свалете капака на двигателя. Извадете електрическия конектор "1" на ламбда сондата G39 от държача ѝ и го разкачете. Освободете жицата. Игнорирайте "стрелката".

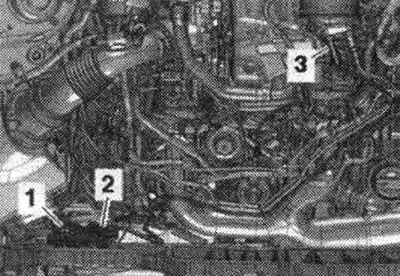

Превозни средства с SCR катализатор: Разкачете щепселния конектор "1". Разкачете управляващия блок на NOx сензора "J583" "поз. 2" от скобата и го освободете. "Поз. 3" не трябва да се взема предвид.
Всички

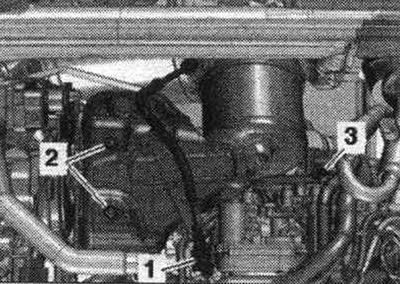

Освободете и разкачете конектора "1" от сензора за температура на отработените газове. Отстранете болтовете "2" и "3". Свалете топлинния щит на турбокомпресора.

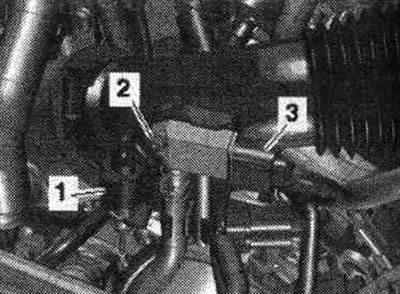

Разкачете щепселния конектор "1" и освободете кабела. Разкачете щепселния конектор "3". Развийте винт "2" и освободете сензора за налягане на отработените газове 1 "G450".

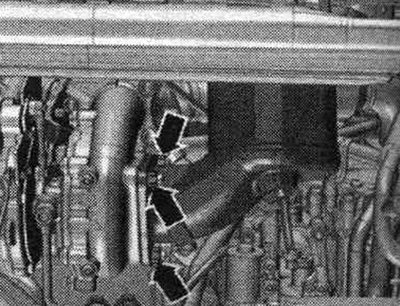

Развийте гайките със стрелка и свалете филтъра за твърди частици от турбокомпресора.
Развийте гайките "2", достъпни отгоре, и свалете филтъра за твърди частици. "Поз. 3" не трябва да се взема предвид.
Инсталиране
Монтаж в обратен ред. Сменете всички уплътнения, гарнитури и самозатягащи се гайки. Монтирайте топлинния щит на турбокомпресора. Свържете конекторите на сензора за температура на отработените газове. Монтирайте предната стена на кутията за източване на вода. Подравнете системата. отделяне на отработени газове без механично напрежение. Монтирайте звукоизолация.
