Изпускателен колектор

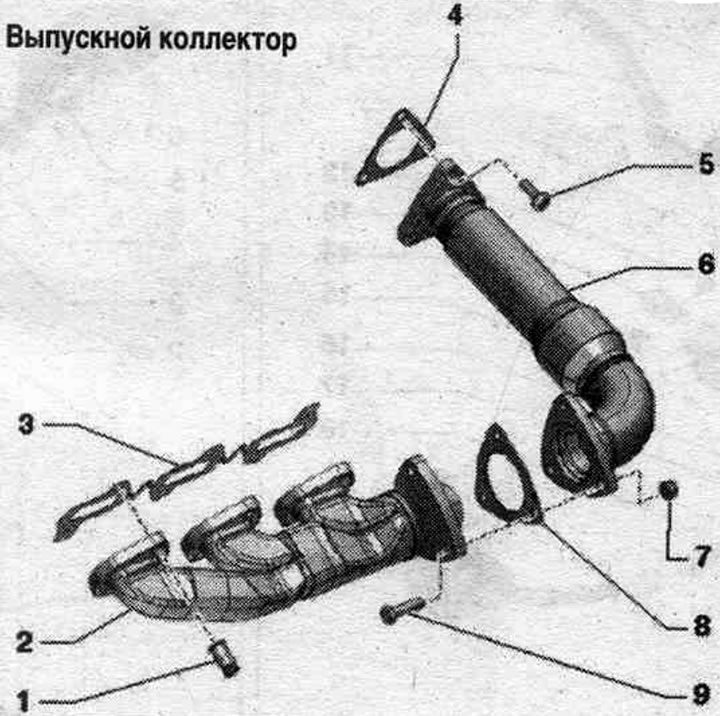

Фигурата показва изпускателния колектор с междинна тръба за цилиндров ред 2 (вляво).
1. Гайка: сменете; смажете с термоустойчива паста; 25 Нм.
2. Изпускателен колектор.
3/4. Уплътнение: сменете.
5. Болт: подмяна; смажете с термоустойчива паста; 30 Нм + 90°.
6. Междинна тръба.
7. Гайка: подмяна; 30 Нм + 90°.
8. Уплътнение: сменете.
9. Болт: подмяна; смажете с термоустойчива паста.
Демонтиране и монтаж на лявата междинна тръба

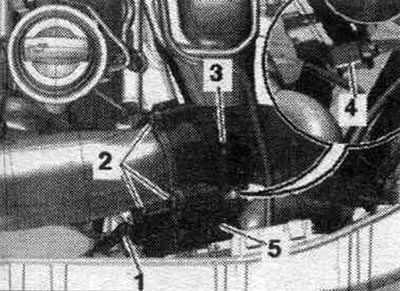

Отстранете капака на двигателя на "стрелките". При наличие, се оттегли маслоизмерительный сонда "1". Свали маркуча въздуховод, отслабване, за това шланговый скоба "3". Изключете штекерный жак "4". Отклони болтове "2" и се оттегли модул на педала на газта "J338" "пози. 5".

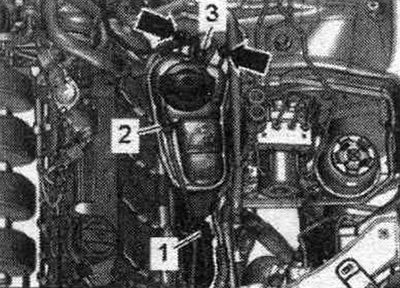

Извадете маркуча за охлаждащата течност "3" от разширителния резервоар. Развийте болтовете "стрелки" и поставете разширителния резервоар с маркучи "1" и "2", прикрепени отстрани.

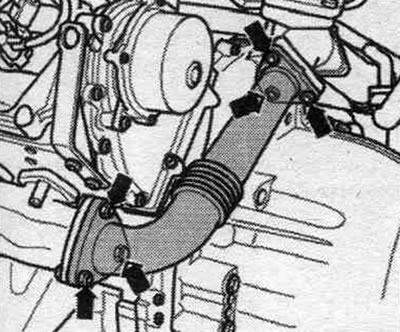

Развийте болтовете, достъпни отгоре - стрелката е показана горе вляво - на междинната тръба с изпускателния колектор.

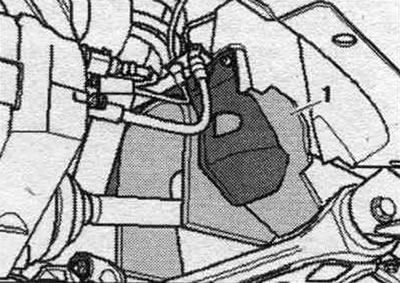

Свалете задната шумоизолация "2". Свалете шумоизолационния екран "1" в лявата калникна арка.

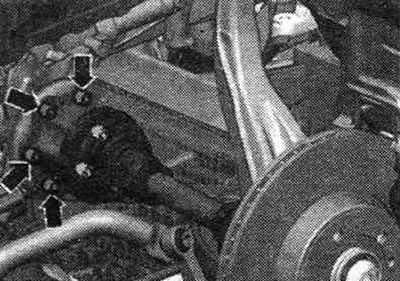

Развийте левия задвижващ вал от вала с фланеца на скоростната кутия.

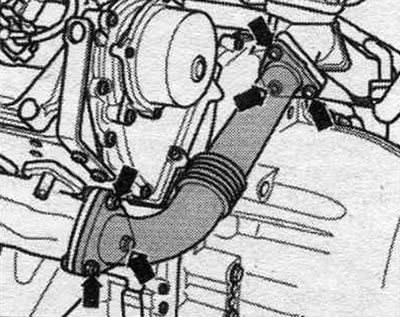

Отклони останалите болтове и гайки за свързване на междинна тръба с изпускателния колектор "стрелките" и премахване на левия междинна тръба.
Инсталиране
Монтаж в обратен ред. Сменете уплътненията, уплътнителните пръстени и самозатягащите се гайки. Затегнете болтовете, закрепващи левия задвижващ вал към полуоската и фланеца на скоростната кутия. Монтирайте шумоизолационните екрани. Монтирайте модула на дросела "J338".
Демонтиране и монтаж на дясната междинна тръба

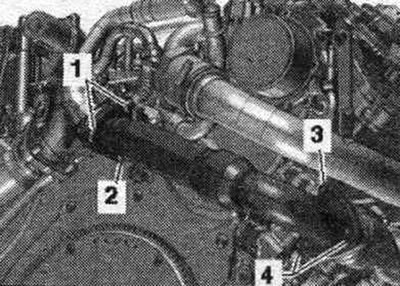

Отстранете въздушния корпус. филтър. Свалете турбокомпресора. Свалете филтъра за твърди частици от дизеловия двигател. Развийте болтовете "1" и "2", гайките "3" и "4" и свалете дясната междинна тръба.
Инсталиране
Монтаж в обратен ред. Сменете уплътненията. Инсталирайте филтър за твърди частици за дизел. Монтирайте турбокомпресора. Монтирайте въздушния корпус. филтър.
