Демонтиране и монтаж на подгревни свещи (САМА, САРА, КАМБ, CCWA, CCWB, CGKA, CGKB)
Изключете запалването. Свалете капака на двигателя. За цилиндри 3 и 6 е необходимо да се развие съответният двигател на клапата на всмукателния колектор; разкачането на свързващия прът е забранено. Кабелният сноп трябва да се разкачи чрез развиване на съответния монтажен болт на капака на двигателя. Свалете капачките на подгревните свещи. Почистете канала на подгревната свещ в главата на цилиндъра (в цилиндъра не трябва да попадат замърсители). Пример за почистване: Отстранете упоритите замърсявания с прахосмукачка. Напръскайте почистващ препарат за спирачки или друг подходящ почистващ препарат в отвора на подгревната свещ, оставете го да действа за кратко време и го продухнете със сгъстен въздух. Почистете канала на подгревната свещ с парцал, напоен с масло. За да свалите подгревните свещи, използвайте гаечен ключ 10" 3220".
Инсталиране
За затягане на подгревните свещи използвайте 10 мм универсален ключ "3220" в комбинация с подходящ динамометричен ключ. Затегнете подгревните свещи до посочения въртящ момент. Въртящ момент на затягане: 17 Nm. Поставете капачките на подгревните свещи към съответните им и проверете плътността на конекторите. Монтирайте обратно свалените компоненти.
Демонтиране и монтаж на подгревни свещи (CCLA)
Изключете запалването. Свалете капака на двигателя. За цилиндри 3 и 6 е необходимо да се развие съответният двигател на клапата на всмукателния колектор; разкачането на свързващия прът е забранено. Кабелният сноп трябва да се разкачи чрез развиване на съответния монтажен болт на капака на двигателя. За цилиндри 3 и 5, в подгревните свещи е вграден сензор за налягане в горивната камера. Спецификация на гайките: подгревни свещи 2 "Q11" със сензор за налягане в горивната камера за цил. 2 гайки "G678" Спецификация: 5 подгревни свещи "Q14" със сензор за налягане в горивната камера за цилиндри. 5 "G681".

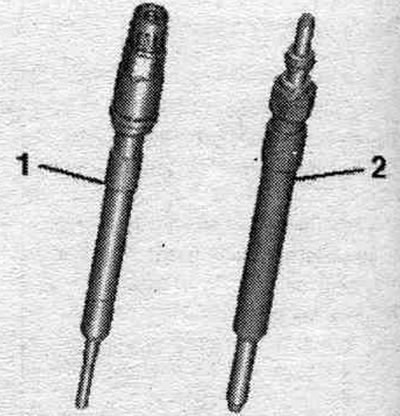

Опции за подгревни свещи
1. Подгревна свещ със сензор за налягане в горивната камера (монтира се само в подгревни свещи 2 и 5). 2. Подгревна свещ без сензор за налягане в горивната камера.
Свалете капачките на подгревните свещи. Почистете канала на подгревната свещ в главата на цилиндъра (в цилиндъра не трябва да попадат замърсители). Използвайте за откачване на подгревните свещи "1, 3, 4, 6" 10 мм глух ключ "3220". Използва се за разкачване на подгревните свещи "2, 5, 4, 6" 12 мм вложка за подгревни свещи на 4-цилиндровия TDI CR-дизелов двигател "VAS 6454".
Инсталиране
Внимателно завийте обратно подгревните свещи на ръка или с помощта на подходящ маркуч, без да ги усуквате. За затягане на подгревните свещи използвайте 10 мм глух ключ "3220" или 12 мм глух ключ за подгревни свещи с щифт на 4-цилиндровия TDI CR-дизелов двигател "VAS 6454" в комбинация с подходящ динамометричен ключ. Въртящ момент на затягане: 17 Nm. Свържете конекторите на подгревните свещи към съответните им свещи и се уверете, че конекторите са здраво заключени. Монтирайте обратно свалените компоненти.
