Система за рециркулация на отработените газове
САМА, САМВ, САРА

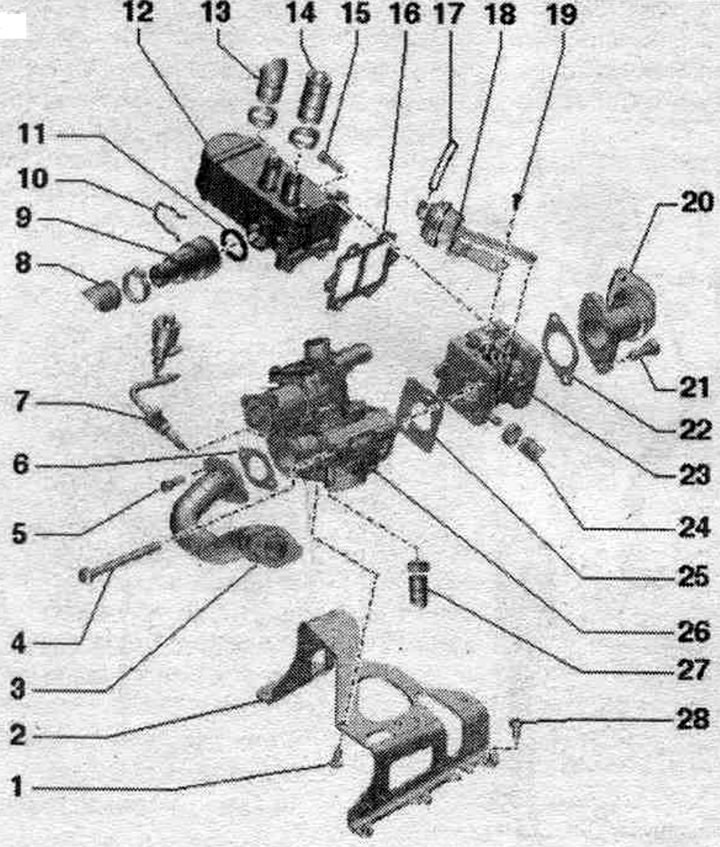

1. Болт; 9 Нм.
2. Системна скоба. рециркулация на отработените газове.
3. Свързваща тръба на системата. рециркулация на отработените газове.
4. Болт; 25 Нм.
5. Болт; 9 Нм.
6. Уплътнение; замени.
7. Сензор за системна температура. рециркулация "G98".
8. Маркуч на охладителната система.
9. Свързващ нипел със системния термостат. рециркулация на отработените газове.
10. Ключалки.
11. Уплътнителен пръстен: сменете.
12. Радиаторна система. рециркулация на отработените газове.
13/14. Маркуч на охладителната система.
15. Болт: 9 Нм.
16. Уплътнение: сменете.
17. Вакуумен маркуч: от превключващия вентил на радиатора на системата. рециркулация на отработените газове "N345".
18. Вакуумен резервоар за комутационни системи. рециркулация на отработените газове.
19. Болт 4 Нм.
20. Свързваща тръба на системата. рециркулация на отработените газове.
21. Болт: 25 Нм.
22. Уплътнение: сменете.
23. Превключващ вентил за радиаторна система. рециркулация на отработените газове.
24. Маркуч на охладителната система.
25. Уплътнение: сменете.
26. Серво моторна система. eGR "V338": със системен потенциометър. рециркулация на отработените газове "G212".
27. Маркуч на охладителната система.
28. Болт: 9 Нм.
CCLA, CCWA, CCWB, CGKA, CGKB

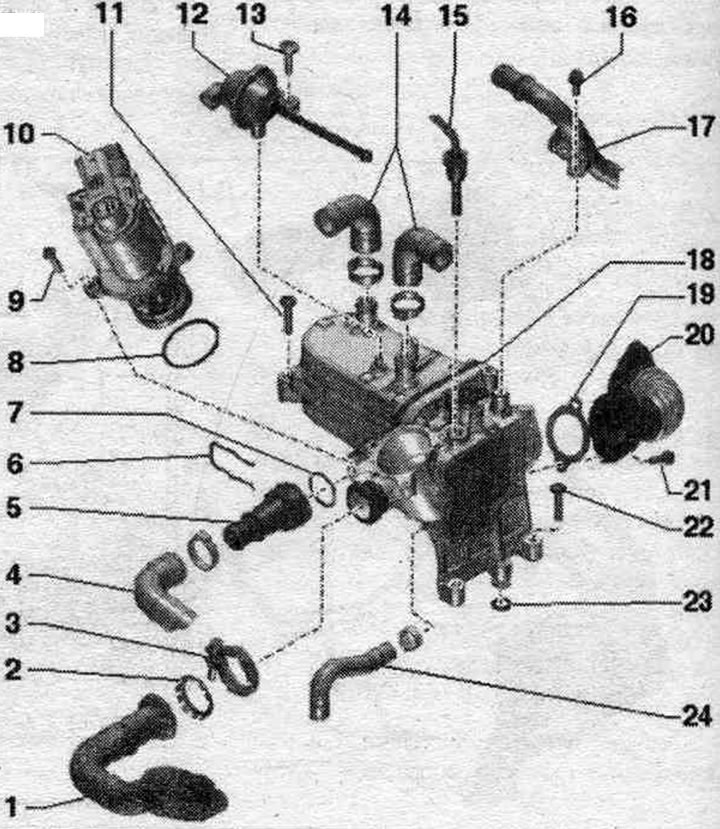

1. Свързваща тръба на системата. рециркулация на отработените газове.
2. Уплътнителна шайба: сменете.
3. Скоба; монтажна позиция: както е показано на фигурата; 9 Нм.
4. Маркуч на охладителната система.
5. Свързващ нипел със системния термостат. рециркулация на отработените газове.
6. Резета.
7/8. О-пръстен: сменете.
9. Болт: 9 Нм.
10. Серво моторна система. eGR "V338": със системен потенциометър. рециркулация на отработените газове "G212".
11. Болт: 9 Нм.
12. Вакуумен резервоар за комутационни системи. рециркулация на отработените газове.
13. Болт: 9 Нм.
14. Системни маркучи. охлаждане.
15. Сензор за системна температура. рециркулация "G98".
16. Болт: 9 Нм.
17. Вентилационна тръба на картера на двигателя.
18. Радиаторна система. eGR: с превключващ вентил за радиаторната система. рециркулация на отработените газове.
19. Уплътнение: сменете.
20. Свързваща тръба на системата. рециркулация на отработените газове.
21/22. Болт: 9 Nm.
23. Уплътнителен пръстен; замени.
24. Маркуч на охладителната система.
Премахване и монтаж на екзекуцията. система на двигателя. рециркулация на отработените газове "V338", SAMA, SAMV, SARA
Излейте ОЖ. Отстранете капака на двигателя на "стрелките".

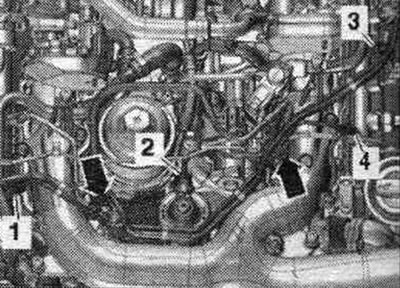

SAMA, SAMV: Развийте болта със стрелка и свалете монтажната скоба. Развийте съединителните гайки "1...4" и свалете тръбопроводите за високо налягане. игнорирайте дясната стрелка.

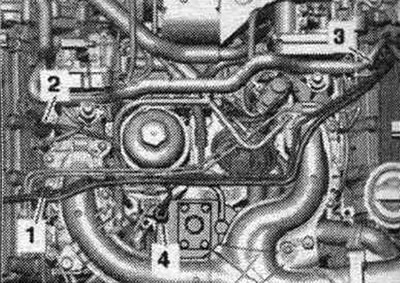

САРА: Развийте съединителните гайки "1" и "3", освободете и свалете тръбопровода за високо налягане. "Поз. 2" не трябва да се взема предвид.
Всички

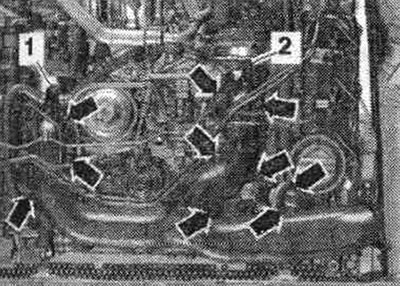

Свалете горната част на всмукателния колектор. Свалете корпуса на маслото. филтър.

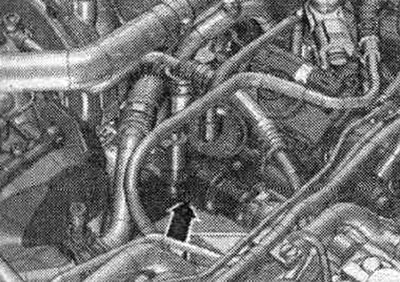

Отстранете фитинга със "стрелка" от системния термостат. eGR клапан, за да направите това, свалете монтажната скоба.

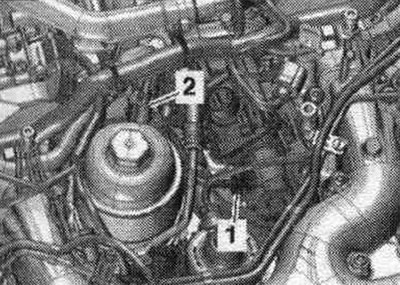

Отстранете електрическия конектор "2" на сензора за температура на системата. рециркулация на отработените газове "G98" от скобата и я разкачете. "Поз. 1" не трябва да се взема предвид.

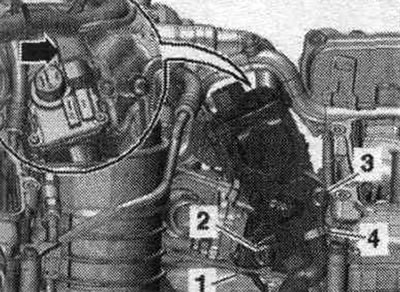

Изключете електрическия конектор "стрелка" на системата за задвижване на двигателя. eGR "V338". Развийте болтовете "1, 2, 3", свалете задвижващия мотор на системата. рециркулация на отработените газове "V338" и го откачете от системния маркуч. охлаждане "4".
Инсталиране
Монтаж в обратен ред. Сменете уплътненията. Монтирайте корпуса на маслото. филтър. Монтирайте горната част на всмукателния колектор. Инсталирайте гориво. тръбопроводи за високо налягане. Напълнете с охлаждаща течност.
Премахване и монтаж на екзекуцията. система с електрически двигател. рециркулация на отработените газове "V338", CCLA, CCWA, CCWB, CGKA, CGKB

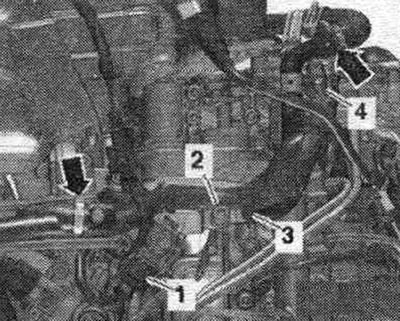

Отстранете капака на двигателя на "стрелките". Свали переключающий вентил сист. рециркулация на отработените газове "N345" "поз. 1" от скобата. "Поз. 2, 3, 4" и "стрелки" не се вземат предвид.

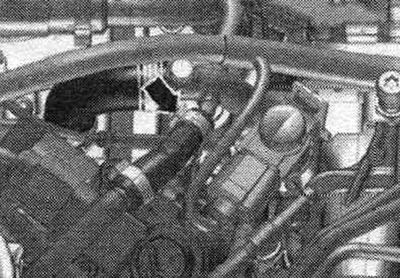

Превозни средства с SCR катализатор: Отворете за кратко капачката на разширителния резервоар. резервоар за освобождаване на остатъчното налягане в системата. охлаждане. Свали маркуча ОЖ чрез разхлабване на шланговый скоба "стрелка". Затваряне на отворени магистрала и патрубки чисти свещи от комплекта заглушек за двигателя на "VAS 6122".
Всички

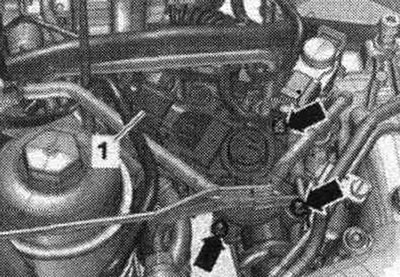

Разкачете щепселния конектор "1". Развийте болтовете "стрелка" и свалете задвижващия мотор на системата. рециркулация на отработените газове "V338".
Монтаж в обратен ред. Сменете уплътнението. пръстен.
Демонтиране и монтаж на системния радиатор. рециркулация на отработените газове, SAMA, SAMV, SARA

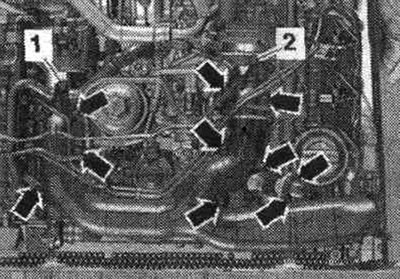

Източете охлаждащата течност. Свалете филтъра за твърди частици. Свалете горната част на всмукателния колектор.

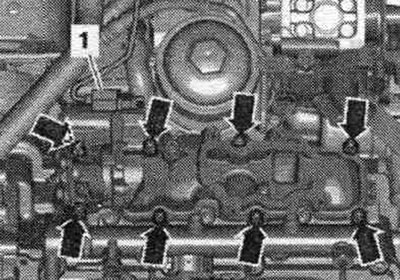

Свалете долната дясна страна на всмукателния колектор. Свалете задната лява тръба за охлаждащата течност. Свалете задната дясна тръба за охлаждащата течност. Свалете управляващия мотор на системата. рециркулация на отработените газове "V338".

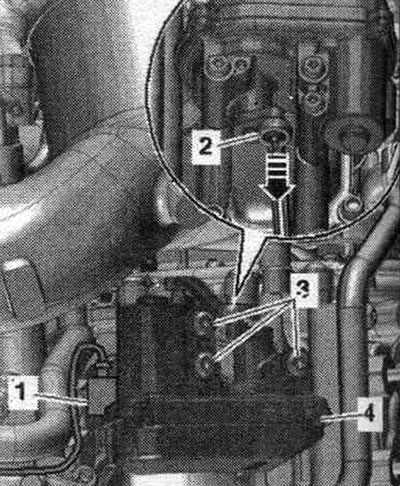

Разкачете щепселния конектор "1". Внимателно натиснете пръта "2" от сферичния шарнир "стрелка". Разхлабете болтовете "3" и свалете задвижващия мотор 2 на клапата на всмукателния колектор "V275" "поз. 4".

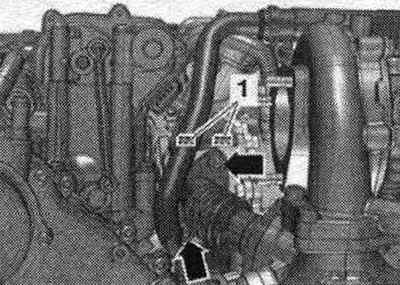

Развийте болтовете "стрелки" и "1".

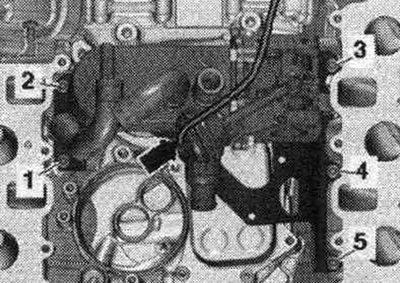

Изключете вакуумния маркуч "стрелка" от регулиращия елемент на клапана на системата. рециркулация на отработените газове. Развийте болтовете "1...5".

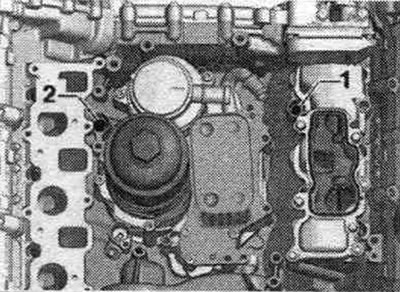

Извадете радиатора на EGR заедно с маркучите за охлаждащата течност от блока на цилиндрите, като го издърпате нагоре. Почистете отворите за свързване на маркучите за охлаждащата течност в блока на цилиндрите "1" и "2".

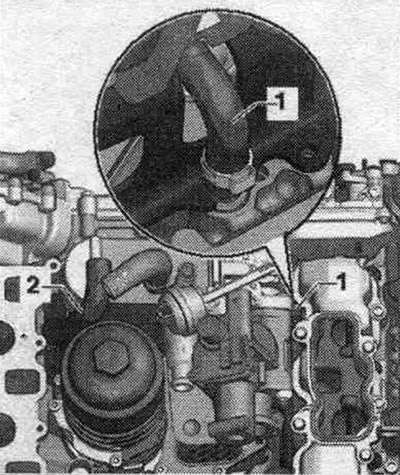

Процедура с добре закрепен маркуч за охлаждащата течност: Разкачете маркуча за охлаждащата течност "1" с помощта на подходящ помощен инструмент, като например ножовка или нож. Извадете EGR радиатора и маркучите за охлаждаща течност от блока на цилиндрите (2) нагоре и извадете маркуча за подаване на охлаждаща течност (2). Разкачете EGR радиатора от фитинга за свързване на охлаждащата течност и го извадете нагоре. Отстранете конектора на маркуча на охлаждащата течност.
Почистете отворите за свързване на маркучите за охлаждащата течност в блока на цилиндрите "1" и "2".
Инсталиране
Монтаж в обратен ред. Сменете уплътненията и уплътненията. о-пръстени. За да закрепите всички връзки на маркучите, използвайте скоби от подходящата серия. Монтирайте двигателя на клапата на всмукателния колектор "V275". Монтирайте задвижващия двигател на системата. рециклиране на ДВ "V338". Инсталирате на телефона ОЖ дясно отзад. Монтирайте задната лява тръба за охлаждащата течност. Монтирайте горната и долната дясна част на всмукателния колектор. Инсталирайте филтър за твърди частици за дизел. Напълнете с охлаждаща течност.
Демонтиране и монтаж на системния радиатор. рециркулация на отработените газове - CCLA, CCWA, CCWB, CGKA, CGKB

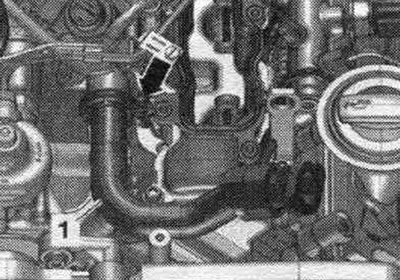

Източете охлаждащата течност. Свалете филтъра за твърди частици. Свали левия горната тръба ОЖ. Свали дясната, горната тръба ОЖ. Свалете корпуса на масл. филтър. Разхлабете скобата "стрелка" и свалете свързващата тръба "1" на системата за рециркулация на отработените газове.

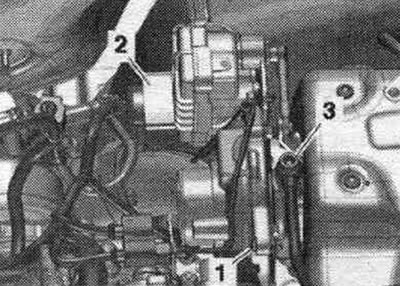

Развийте болт "1" и кухия болт "3", оставете настрана тръбопровода за подаване на масло. "Поз. 2" не трябва да се взема предвид.

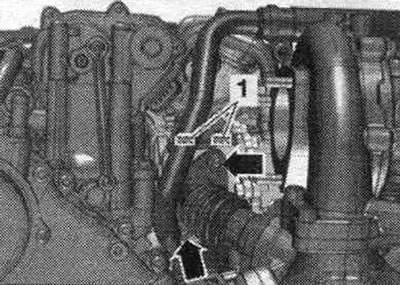

Развийте болтовете "стрелки" и "1".

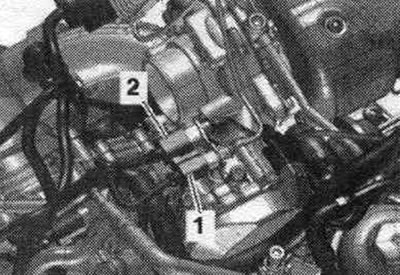

Извадете конектора "2" (оранжев) от сензора за температура на системата. рециркулация на отработените газове "G98" от скобата и я разкачете. "Поз. 1" не трябва да се взема предвид.

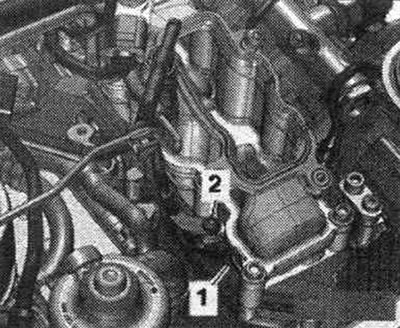

Отстранете кухия болт "1" и болта "2" и оставете тръбопровода за хладилен агент настрана.

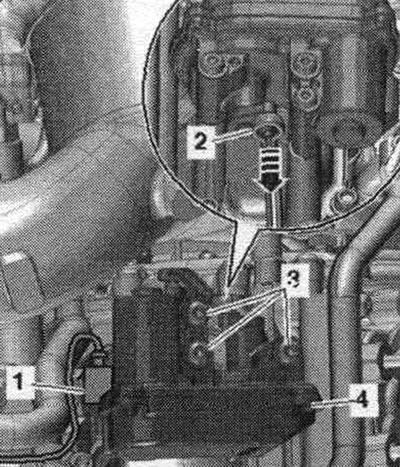

Разкачете щепселния конектор "1". Внимателно натиснете пръта "2" от сферичния шарнир "стрелка". Разхлабете болтовете "3" и свалете задвижващия мотор 2 на клапата на всмукателния колектор "V275" "поз. 4".

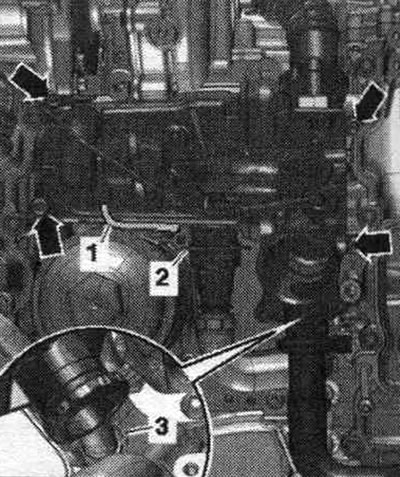

Повторете целия процес от другата страна на превозното средство. Свалете вакуумния маркуч "1". Свалете маркуча на охлаждащата течност, като разхлабите закрепващата скоба "2". Свалете маркуча на охлаждащата течност, като отворите скобата на маркуча "3". Свалете болтовете "стрелки" и разкачете радиатора на EGR от блока на цилиндрите.
Повторете целия процес от другата страна на превозното средство. Свалете вакуумния маркуч "1". Свалете маркуча на охлаждащата течност, като разхлабите закрепващата скоба "2". Свалете маркуча на охлаждащата течност, като отворите скобата на маркуча "3". Свалете болтовете "стрелки" и разкачете радиатора на EGR от блока на цилиндрите.
Инсталиране
Монтаж в обратен ред. Сменете уплътненията и уплътненията. пръстени. Използвайте скоби от подходящата серия, за да закрепите всички връзки на маркучите. Монтирайте двигателите на клапите на всмукателния колектор. Монтирайте тръбопровода за охлаждаща течност. Монтирайте корпуса на масления охладител. филтър. Монтирайте горната дясна тръба за охлаждащата течност. Монтирайте лявата горна тръба за охлаждащата течност. Монтирайте филтъра за твърди частици. Напълнете с охлаждаща течност.
